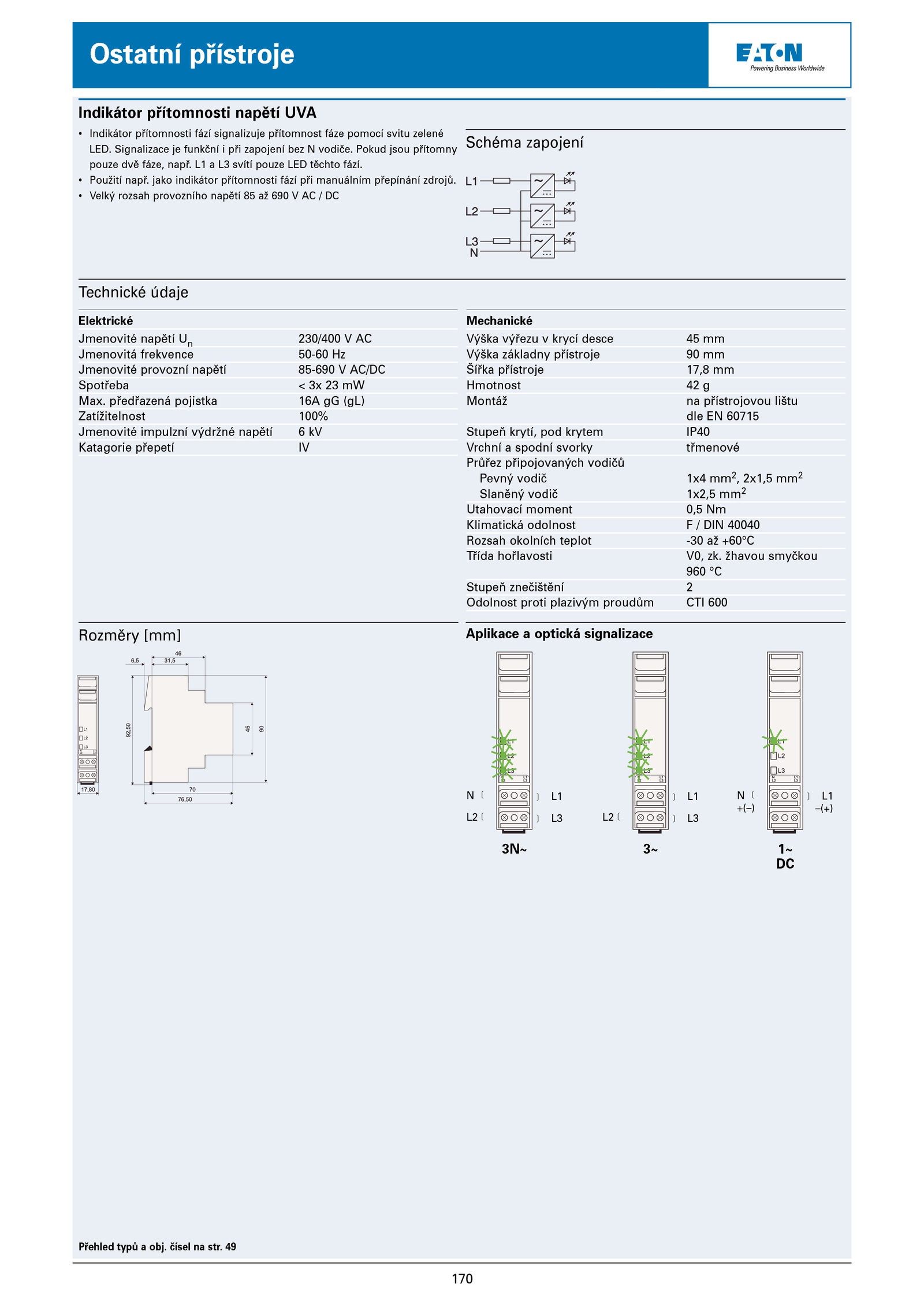

předřazená pojistka 16A (gL) Zatížitelnost 100% Jmenovité impulzní výdržné napětí kV Katagorie přepetí IV Mechanické Výška výřezu krycí desce mm Výška základny přístroje mm Šířka přístroje 17,8 mm Hmotnost g Montáž přístrojovou lištu dle 60715 Stupeň krytí, pod krytem IP40 Vrchní spodní svorky třmenové Průřez připojovaných vodičů Pevný vodič 1x4 mm2, 2x1,5 mm2 Slaněný vodič 1x2,5 mm2 Utahovací moment 0,5 Nm Klimatická odolnost DIN 40040 Rozsah okolních teplot -30 +60°C Třída hořlavosti V0, zk. jako indikátor přítomnosti fází při manuálním přepínání zdrojů. svítí pouze LED těchto fází. 49 . • Velký rozsah provozního napětí 690 DC Technické údaje Elektrické Jmenovité napětí 230/400 AC Jmenovitá frekvence 50-60 Hz Jmenovité provozní napětí 85-690 AC/DC Spotřeba mW Max.Indikátor přítomnosti napětí UVA • Indikátor přítomnosti fází signalizuje přítomnost fáze pomocí svitu zelené LED. čísel str. Signalizace funkční při zapojení bez vodiče. žhavou smyčkou 960 °C Stupeň znečištění 2 Odolnost proti plazivým proudům CTI 600 Schéma zapojení Rozměry [mm] Aplikace optická signalizace L1 3N~ ä N ä L3 ä L2 ä L1 3~ ä L3 ä L2 ä L1 1~ DC ä N ä –(+)+(–) Ostatní přístroje 170 Přehled typů obj. Pokud jsou přítomny pouze dvě fáze, např. • Použití např
