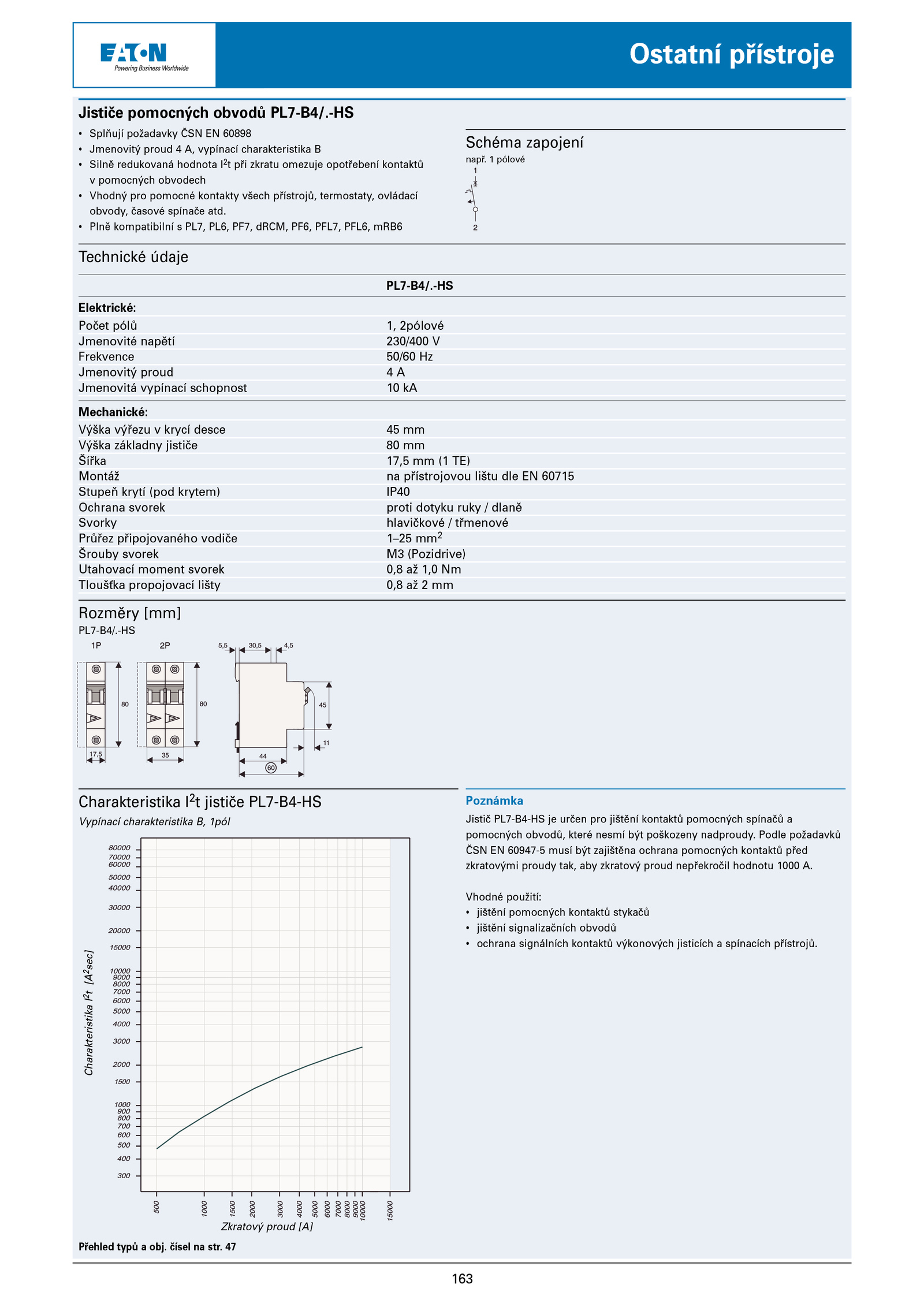

47 Ostatní přístroje . čísel str. Podle požadavků ČSN 60947-5 musí být zajištěna ochrana pomocných kontaktů před zkratovými proudy tak, aby zkratový proud nepřekročil hodnotu 1000 A.-HS Elektrické: Počet pólů 2pólové Jmenovité napětí 230/400 V Frekvence 50/60 Hz Jmenovitý proud A Jmenovitá vypínací schopnost kA Mechanické: Výška výřezu krycí desce mm Výška základny jističe mm Šířka 17,5 TE) Montáž přístrojovou lištu dle 60715 Stupeň krytí (pod krytem) IP40 Ochrana svorek proti dotyku ruky dlaně Svorky hlavičkové třmenové Průřez připojovaného vodiče 1–25 mm2 Šrouby svorek (Pozidrive) Utahovací moment svorek 0,8 1,0 Nm Tloušťka propojovací lišty 0,8 mm PL7-B4/.-HS • Splňují požadavky ČSN 60898 • Jmenovitý proud vypínací charakteristika B • Silně redukovaná hodnota I2t při zkratu omezuje opotřebení kontaktů v pomocných obvodech • Vhodný pro pomocné kontakty všech přístrojů, termostaty, ovládací obvody, časové spínače atd. • Plně kompatibilní PL7, PL6, PF7, dRCM, PF6, PFL7, PFL6, mRB6 Technické údaje Schéma zapojení Rozměry [mm] např.-HS Jistič PL7-B4-HS určen pro jištění kontaktů pomocných spínačů a pomocných obvodů, které nesmí být poškozeny nadproudy. pólové PL7-B4/. Vhodné použití: • jištění pomocných kontaktů stykačů • jištění signalizačních obvodů • ochrana signálních kontaktů výkonových jisticích spínacích přístrojů. PoznámkaCharakteristika I2t jističe PL7-B4-HS Vypínací charakteristika 1pól Zkratový proud [A] CharakteristikaI2t[A2sec] Přehled typů obj.163 Jističe pomocných obvodů PL7-B4/
