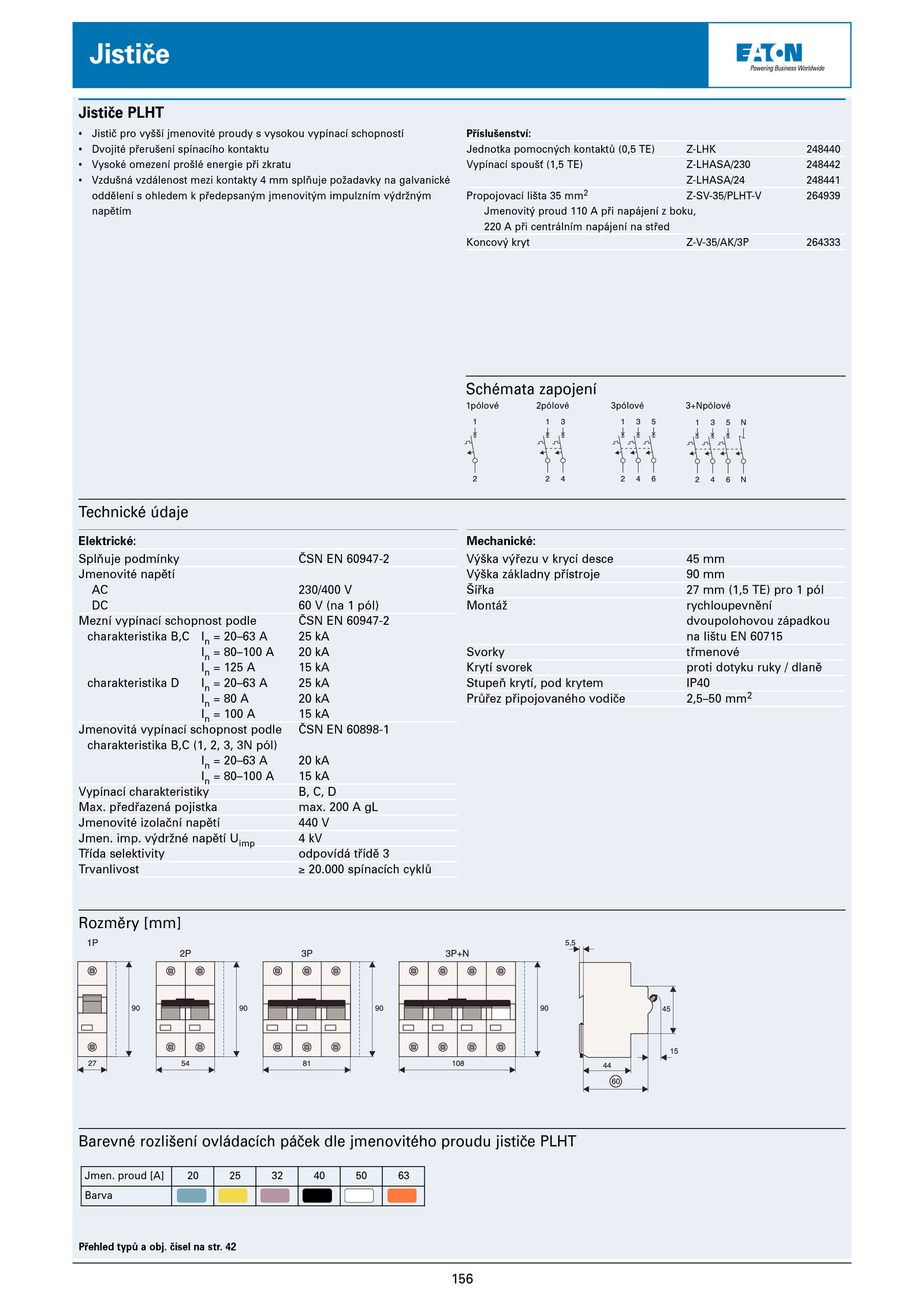

156 Jističe PLHT • Jistič pro vyšší jmenovité proudy vysokou vypínací schopností • Dvojité přerušení spínacího kontaktu • Vysoké omezení prošlé energie při zkratu • Vzdušná vzdálenost mezi kontakty splňuje požadavky galvanické oddělení ohledem předepsaným jmenovitým impulzním výdržným napětím Příslušenství: Jednotka pomocných kontaktů (0,5 TE) Z-LHK 248440 Vypínací spoušť (1,5 TE) Z-LHASA/230 248442 Z-LHASA/24 248441 Propojovací lišta mm2 Z-SV-35/PLHT-V 264939 Jmenovitý proud 110 při napájení boku, 220 při centrálním napájení střed Koncový kryt Z-V-35/AK/3P 264333 Technické údaje Elektrické: Splňuje podmínky ČSN 60947-2 Jmenovité napětí AC 230/400 V DC (na pól) Mezní vypínací schopnost podle ČSN 60947-2 charakteristika B,C 20–63 kA In 80–100 kA In 125 kA charakteristika 20–63 kA In kA In 100 kA Jmenovitá vypínací schopnost podle ČSN 60898-1 charakteristika B,C (1, pól) In 20–63 kA In 80–100 kA Vypínací charakteristiky D Max. výdržné napětí Uimp kV Třída selektivity odpovídá třídě 3 Trvanlivost 20. 200 gL Jmenovité izolační napětí 440 V Jmen. čísel str. imp.000 spínacích cyklů Mechanické: Výška výřezu krycí desce mm Výška základny přístroje mm Šířka (1,5 TE) pro pól Montáž rychloupevnění dvoupolohovou západkou na lištu 60715 Svorky třmenové Krytí svorek proti dotyku ruky dlaně Stupeň krytí, pod krytem IP40 Průřez připojovaného vodiče 2,5–50 mm2 Rozměry [mm] Schémata zapojení 1pólové 2pólové 3pólové 3+Npólové Přehled typů obj. předřazená pojistka max. proud [A] 63 Barva . 42 Jističe Barevné rozlišení ovládacích páček dle jmenovitého proudu jističe PLHT Jmen
