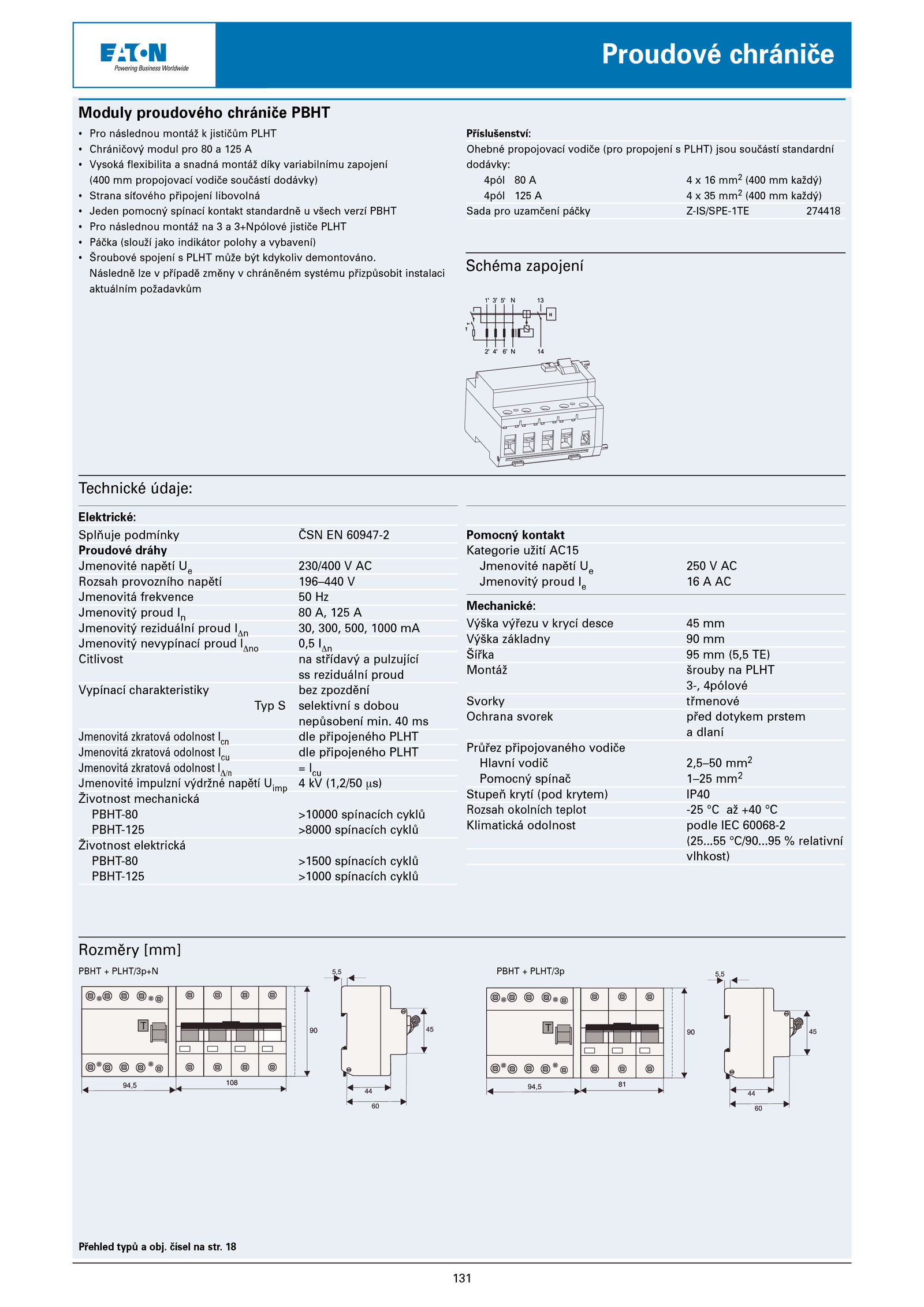

. čísel str.95 relativní vlhkost) Rozměry [mm] PBHT PLHT/3p+N PBHT PLHT/3p Schéma zapojení Technické údaje: Přehled typů obj. ms Jmenovitá zkratová odolnost Icn dle připojeného PLHT Jmenovitá zkratová odolnost Icu dle připojeného PLHT Jmenovitá zkratová odolnost ID/n Icu Jmenovité impulzní výdržné napětí Uimp (1,2/50 μs) Životnost mechanická PBHT-80 >10000 spínacích cyklů PBHT-125 >8000 spínacích cyklů Životnost elektrická PBHT-80 >1500 spínacích cyklů PBHT-125 >1000 spínacích cyklů Pomocný kontakt Kategorie užití AC15 Jmenovité napětí 250 AC Jmenovitý proud AC Mechanické: Výška výřezu krycí desce mm Výška základny mm Šířka (5,5 TE) Montáž šrouby PLHT 3-, 4pólové Svorky třmenové Ochrana svorek před dotykem prstem a dlaní Průřez připojovaného vodiče Hlavní vodič 2,5–50 mm2 Pomocný spínač 1–25 mm2 Stupeň krytí (pod krytem) IP40 Rozsah okolních teplot -25 +40 °C Klimatická odolnost podle IEC 60068-2 (25.131 Moduly proudového chrániče PBHT • Pro následnou montáž jističům PLHT • Chráničový modul pro 125 A • Vysoká flexibilita snadná montáž díky variabilnímu zapojení (400 propojovací vodiče součástí dodávky) • Strana síťového připojení libovolná • Jeden pomocný spínací kontakt standardně všech verzí PBHT • Pro následnou montáž 3+Npólové jističe PLHT • Páčka (slouží jako indikátor polohy vybavení) • Šroubové spojení PLHT může být kdykoliv demontováno. Následně lze případě změny chráněném systému přizpůsobit instalaci aktuálním požadavkům Příslušenství: Ohebné propojovací vodiče (pro propojení PLHT) jsou součástí standardní dodávky: 4pól mm2 (400 každý) 4pól 125 mm2 (400 každý) Sada pro uzamčení páčky Z-IS/SPE-1TE 274418 Elektrické: Splňuje podmínky ČSN 60947-2 Proudové dráhy Jmenovité napětí 230/400 AC Rozsah provozního napětí 196–440 V Jmenovitá frekvence Hz Jmenovitý proud 125 A Jmenovitý reziduální proud IDn 30, 300, 500, 1000 mA Jmenovitý nevypínací proud IDno 0,5 IDn Citlivost střídavý pulzující ss reziduální proud Vypínací charakteristiky bez zpozdění Typ selektivní dobou nepůsobení min. 18 Proudové chrániče ..55 °C/90..
