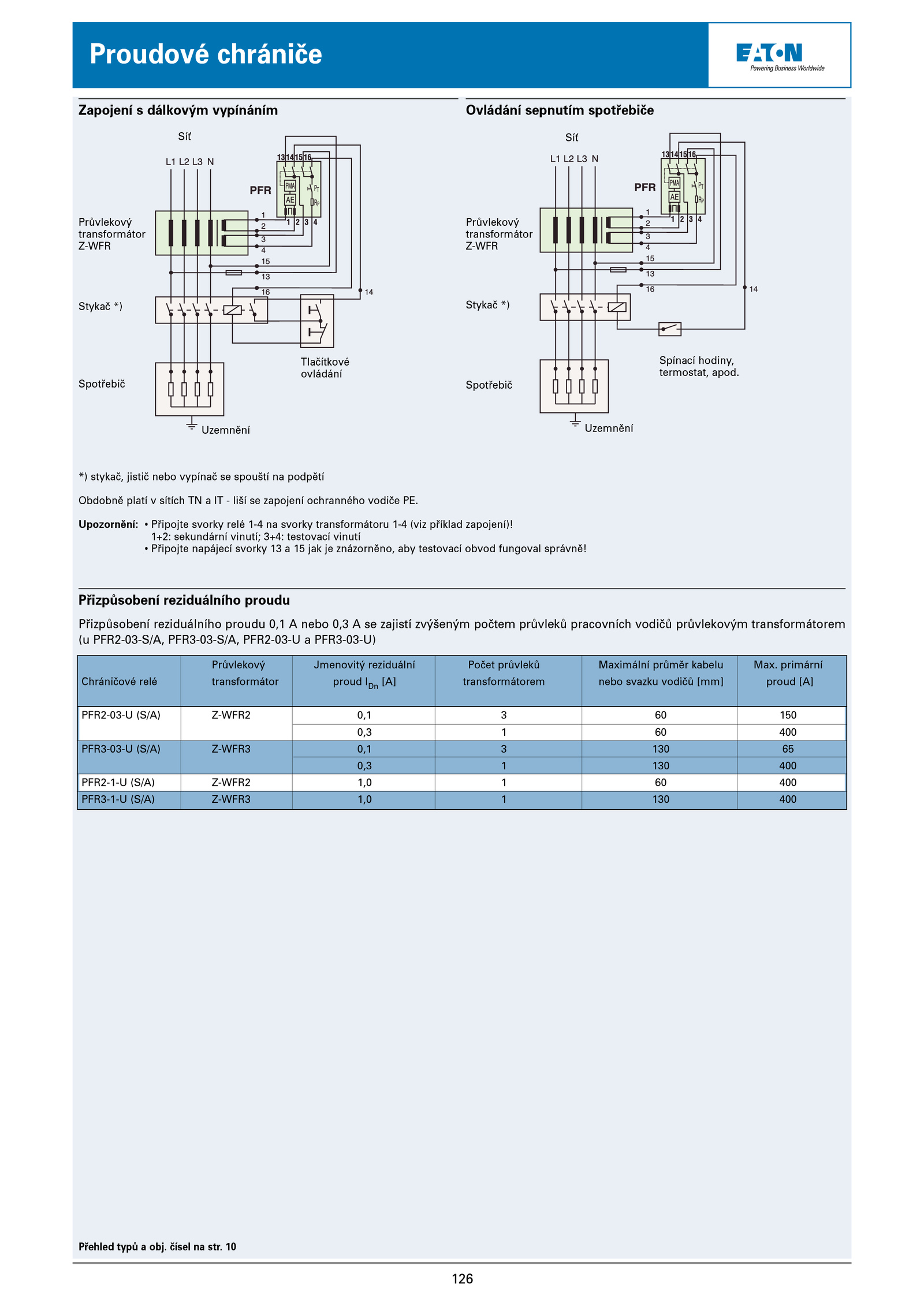

čísel str. primární Chráničové relé transformátor proud IDn [A] transformátorem nebo svazku vodičů [mm] proud [A] PFR2-03-U (S/A) Z-WFR2 0,1 150 0,3 400 PFR3-03-U (S/A) Z-WFR3 0,1 130 65 0,3 130 400 PFR2-1-U (S/A) Z-WFR2 1,0 400 PFR3-1-U (S/A) Z-WFR3 1,0 130 400 Přizpůsobení reziduálního proudu 0,1 nebo 0,3 zajistí zvýšeným počtem průvleků pracovních vodičů průvlekovým transformátorem (u PFR2-03-S/A, PFR3-03-S/A, PFR2-03-U PFR3-03-U) Zapojení dálkovým vypínáním Ovládání sepnutím spotřebiče Síť Průvlekový transformátor Z-WFR Stykač *) Spotřebič Uzemnění Tlačítkové ovládání Síť Průvlekový transformátor Z-WFR Stykač *) Spotřebič Uzemnění Spínací hodiny, termostat, apod. *) stykač, jistič nebo vypínač spouští podpětí Obdobně platí sítích liší zapojení ochranného vodiče PE. 10 Proudové chrániče .126 Přizpůsobení reziduálního proudu Průvlekový Jmenovitý reziduální Počet průvleků Maximální průměr kabelu Max. Upozornění: Připojte svorky relé 1-4 svorky transformátoru 1-4 (viz příklad zapojení)! 1+2: sekundární vinutí; 3+4: testovací vinutí • Připojte napájecí svorky jak znázorněno, aby testovací obvod fungoval správně! Přehled typů obj
