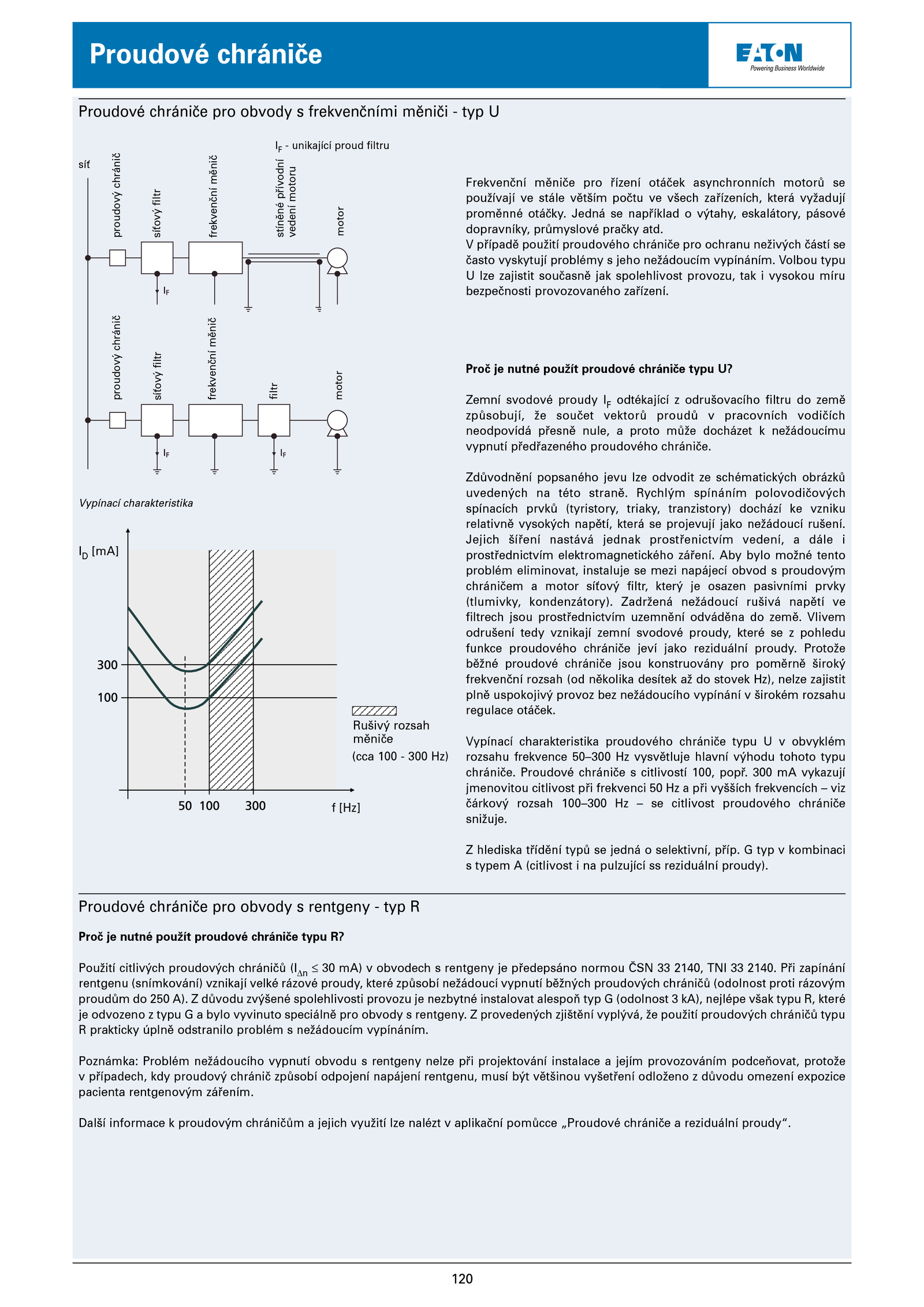

Vypínací charakteristika proudového chrániče typu obvyklém rozsahu frekvence 50–300 vysvětluje hlavní výhodu tohoto typu chrániče. Proudové chrániče citlivostí 100, popř. Proudové chrániče pro obvody rentgeny typ R IF unikající proud filtru proudovýchránič síťovýfiltr frekvenčníměnič filtr motor Proudové chrániče . Volbou typu U lze zajistit současně jak spolehlivost provozu, tak vysokou míru bezpečnosti provozovaného zařízení. Jejich šíření nastává jednak prostřenictvím vedení, dále i prostřednictvím elektromagnetického záření. provedených zjištění vyplývá, použití proudových chráničů typu R prakticky úplně odstranilo problém nežádoucím vypínáním. Z hlediska třídění typů jedná selektivní, příp. Aby bylo možné tento problém eliminovat, instaluje mezi napájecí obvod proudovým chráničem motor síťový filtr, který osazen pasivními prvky (tlumivky, kondenzátory). Další informace proudovým chráničům jejich využití lze nalézt aplikační pomůcce „Proudové chrániče reziduální proudy“. Proč nutné použít proudové chrániče typu U? Zemní svodové proudy odtékající odrušovacího filtru země způsobují, součet vektorů proudů pracovních vodičích neodpovídá přesně nule, proto může docházet nežádoucímu vypnutí předřazeného proudového chrániče. Vypínací charakteristika proudovýchránič síťovýfiltr frekvenčníměnič stíněnépřívodní vedenímotoru motor síť Rušivý rozsah měniče (cca 100 300 Hz) ID [mA] f [Hz] Proč nutné použít proudové chrániče typu R? Použití citlivých proudových chráničů (IDn mA) obvodech rentgeny předepsáno normou ČSN 2140, TNI 2140. Protože běžné proudové chrániče jsou konstruovány pro poměrně široký frekvenční rozsah (od několika desítek stovek Hz), nelze zajistit plně uspokojivý provoz bez nežádoucího vypínání širokém rozsahu regulace otáček. Rychlým spínáním polovodičových spínacích prvků (tyristory, triaky, tranzistory) dochází vzniku relativně vysokých napětí, která projevují jako nežádoucí rušení. Při zapínání rentgenu (snímkování) vznikají velké rázové proudy, které způsobí nežádoucí vypnutí běžných proudových chráničů (odolnost proti rázovým proudům 250 A). Zdůvodnění popsaného jevu lze odvodit schématických obrázků uvedených této straně. Poznámka: Problém nežádoucího vypnutí obvodu rentgeny nelze při projektování instalace jejím provozováním podceňovat, protože v případech, kdy proudový chránič způsobí odpojení napájení rentgenu, musí být většinou vyšetření odloženo důvodu omezení expozice pacienta rentgenovým zářením. důvodu zvýšené spolehlivosti provozu nezbytné instalovat alespoň typ (odolnost kA), nejlépe však typu které je odvozeno typu bylo vyvinuto speciálně pro obvody rentgeny. typ kombinaci s typem (citlivost pulzující reziduální proudy). Jedná například výtahy, eskalátory, pásové dopravníky, průmyslové pračky atd. Zadržená nežádoucí rušivá napětí ve filtrech jsou prostřednictvím uzemnění odváděna země. 300 vykazují jmenovitou citlivost při frekvenci při vyšších frekvencích viz čárkový rozsah 100–300 citlivost proudového chrániče snižuje. V případě použití proudového chrániče pro ochranu neživých částí se často vyskytují problémy jeho nežádoucím vypínáním.120 Proudové chrániče pro obvody frekvenčními měniči typ U Frekvenční měniče pro řízení otáček asynchronních motorů se používají stále větším počtu všech zařízeních, která vyžadují proměnné otáčky. Vlivem odrušení tedy vznikají zemní svodové proudy, které pohledu funkce proudového chrániče jeví jako reziduální proudy
