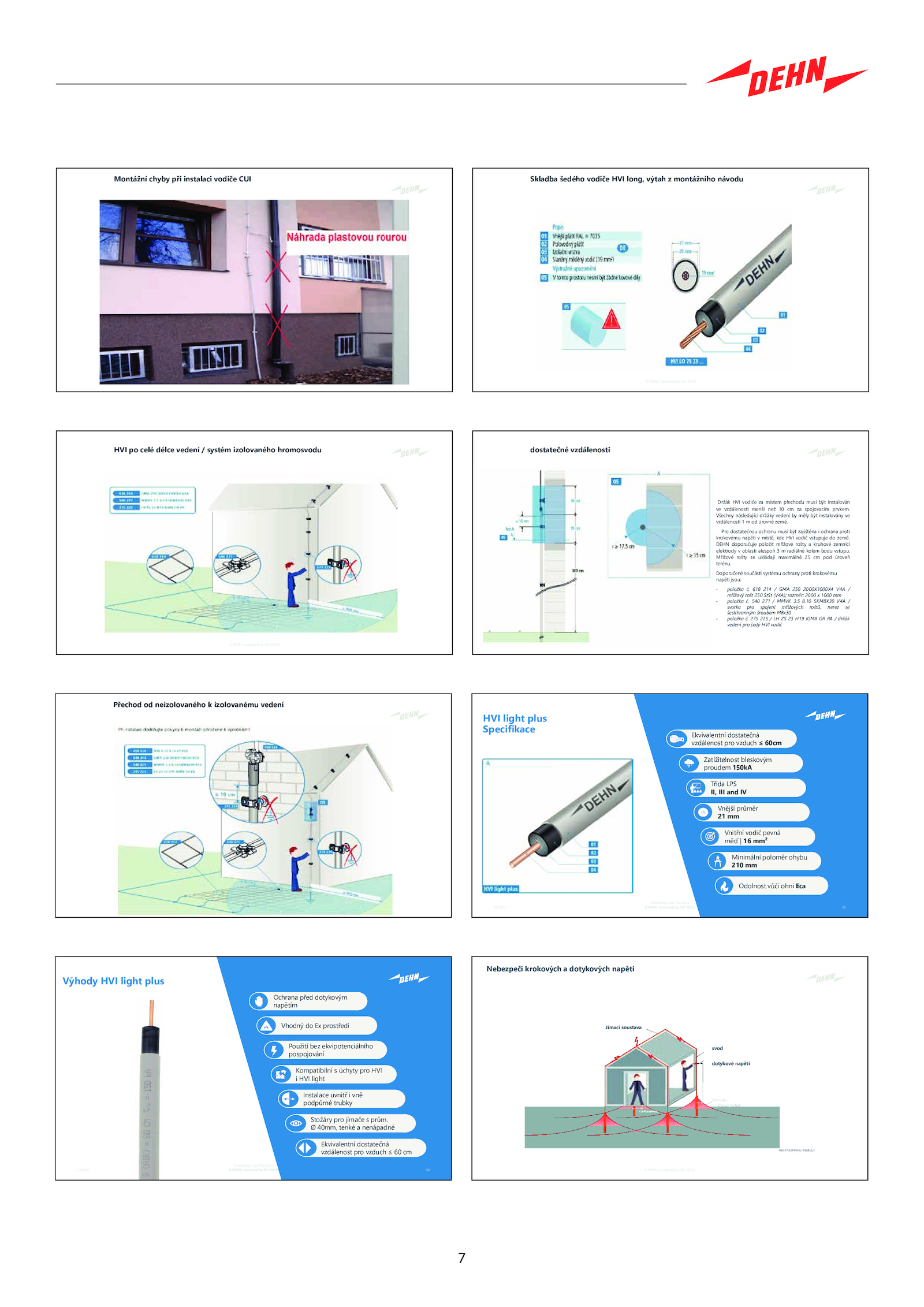

Strana 7 z 73
Poznámky redaktora
Pro dostatečnou ochranu musí být zajištěna ochrana proti
krokovému napětí místě, kde HVI vodič vstupuje země.7
© DEHN protected ISO 16016
Montážní chyby při instalaci vodiče CUI
© DEHN protected ISO 16016
HVI celé délce vedení systém izolovaného hromosvodu
© DEHN protected ISO 16016
Skladba šedého vodiče HVI long, výtah montážního návodu
© DEHN protected ISO 16016
dostatečné vzdálenosti
Držák HVI vodiče místem přechodu musí být instalován
ve vzdálenosti menší než spojovacím prvkem.
Ø 40mm, tenké nenápadné
Technology Jour Fixe 2023
Ekvivalentní dostatečná
vzdálenost pro vzduch cm
01/2023
© DEHN protected ISO 16016
© DEHN protected ISO 16016
HVI light plus
Specifikace
Třída LPS
II, III and IV
Vnější průměr
21 mm
Vnitřní vodič pevná
měď mm²
Minimální poloměr ohybu
210 mm
Odolnost vůči ohni Eca
Zatížitelnost bleskovým
proudem 150kA
Ekvivalentní dostatečná
vzdálenost pro vzduch 60cm
Technology Jour Fixe 2023
33
01/2023
© DEHN protected ISO 16016
Nebezpečí krokových dotykových napětí
18.
Všechny následující držáky vedení měly být instalovány ve
vzdálenosti úrovně země.5 8.
Mřížové rošty ukládají maximálně pod úroveň
terénu.
Doporučené součásti systému ochrany proti krokovému
napětí jsou:
‐ položka 618 214 GMA 250 2000X1000X4 V4A /
mřížový rošt 250 StSt (V4A); rozměr: 2000 1000 mm
‐ položka 540 271 MMVK 3.10 SKM8X30 V4A /
svorka pro spojení mřížových roštů, nerez se
šestihranným šroubem M8x30
‐ položka 275 225 H19 IGM8 držák
vedení pro šedý HVI vodič
© DEHN protected ISO 16016
Přechod neizolovaného izolovanému vedení
© DEHN protected ISO 16016
© DEHN protected ISO 16016
Výhody HVI light plus
34
Ochrana před dotykovým
napětím
Vhodný prostředí
Použití bez ekvipotenciálního
pospojování
Kompatibilní úchyty pro HVI
i HVI light
Instalace uvnitř vně
podpůrné trubky
Stožáry pro jímače prům.17 [20170518] 10638_D_1
Jímací soustava
svod
dotykové napětí
.05.
DEHN doporučuje položit mřížové rošty kruhové zemnící
elektrody oblasti alespoň radiálně kolem bodu vstupu
