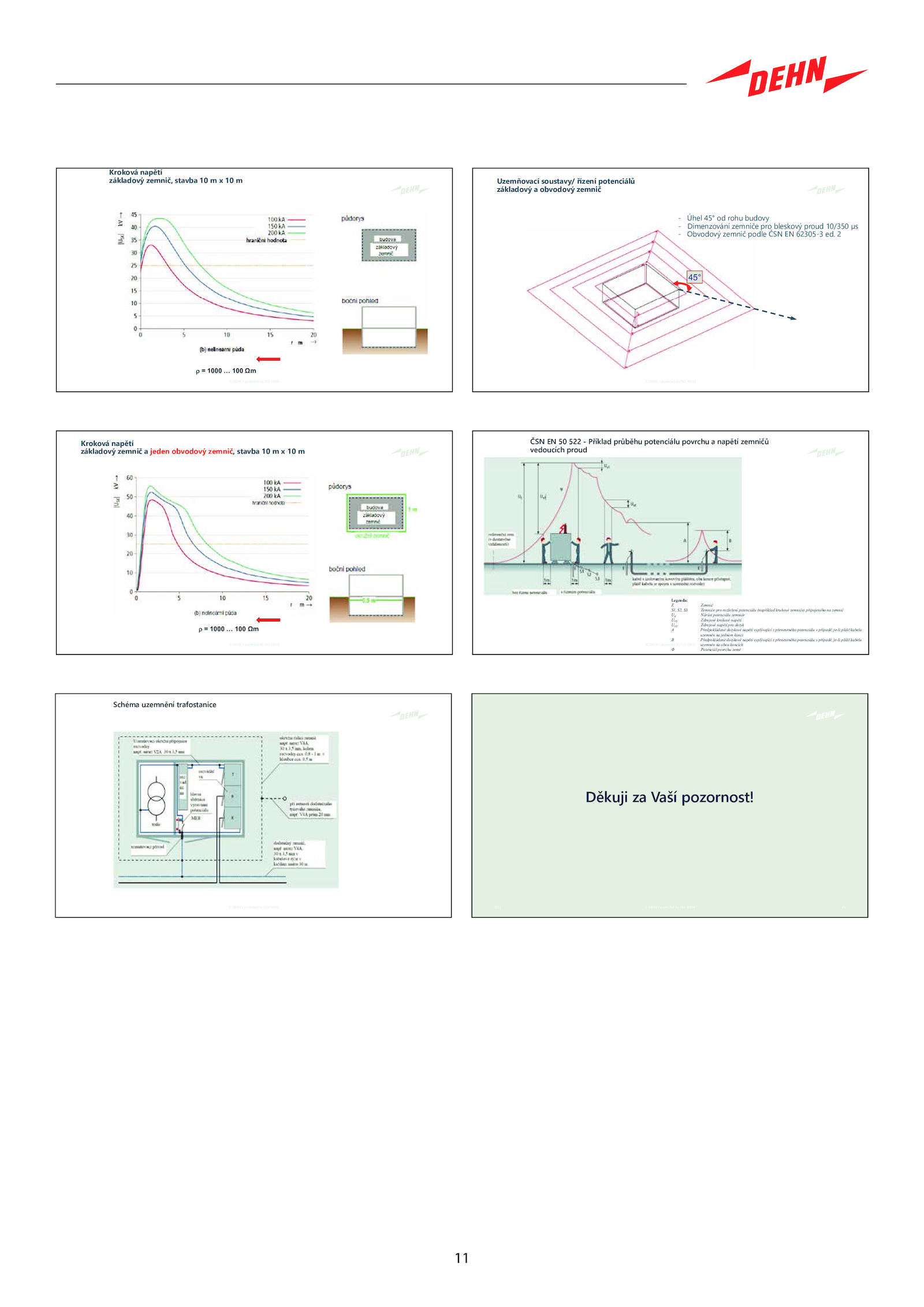

Strana 11 z 73
Poznámky redaktora
11
© DEHN protected ISO 16016
Kroková napětí
základový zemnič, stavba m
1000 100 Ωm
© DEHN protected ISO 16016
1000 100 Ωm
Kroková napětí
základový zemnič jeden obvodový zemnič, stavba m
© DEHN protected ISO 16016
Uzemňovací soustavy/ řízení potenciálů
základový obvodový zemnič
45°
- Úhel 45° rohu budovy
- Dimenzování zemniče pro bleskový proud 10/350 µs
- Obvodový zemnič podle ČSN 62305-3 ed. 2
© DEHN protected ISO 16016
ČSN 522 Příklad průběhu potenciálu povrchu napětí zemničů
vedoucích proud
Legenda:
E Zemnič
S1, S2, Zemniče pro rozložení potenciálu (například kruhové zemniče) připojeného zemnič
UE Nárůst potenciálu zemniče
UVS Zdrojové krokové napětí
UVT Zdrojové napětí pro dotyk
A Předpokládané dotykové napětí vyplývající přeneseného potenciálu případě, je-li plášť kabelu
uzemněn jednom konci
B Předpokládané dotykové napětí vyplývající přeneseného potenciálu případě, je-li plášť kabelu
uzemněn obou koncích
Φ Potenciál povrchu země
© DEHN protected ISO 16016
Schéma uzemnění trafostanice
© DEHN protected ISO 16016
© DEHN protected ISO 16016
Děkuji Vaší pozornost!
2023 65
