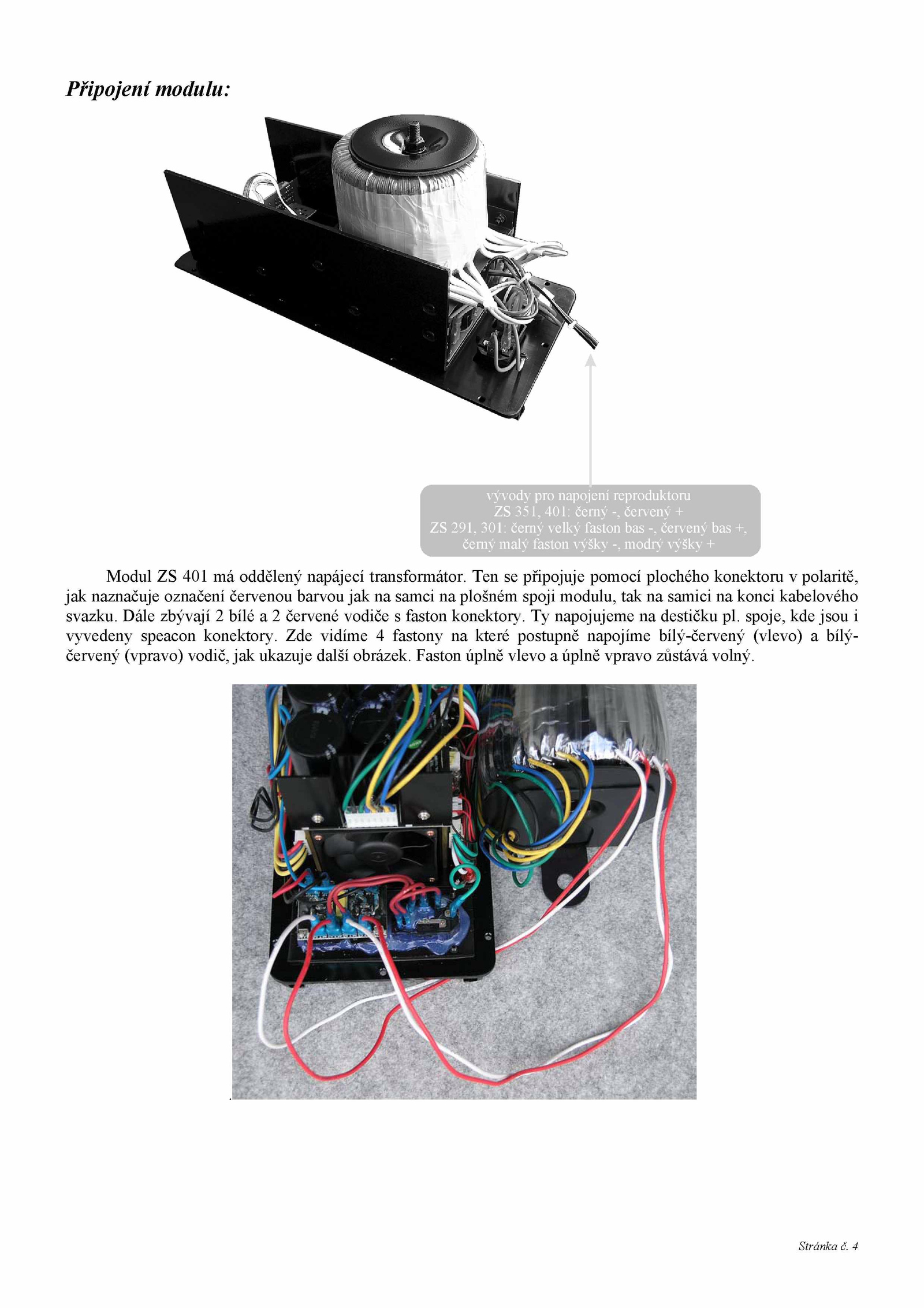

Ten připojuje pomocí plochého konektoru polaritě, jak naznačuje označení červenou barvou jak samci plošném spoji modulu, tak samici konci kabelového svazku. Dále zbývají bílé červené vodiče faston konektory. Faston úplně vlevo úplně vpravo zůstává volný. napojujeme destičku pl. Zde vidíme fastony které postupně napojíme bílý-červený (vlevo) bílý- červený (vpravo) vodič, jak ukazuje další obrázek. spoje, kde jsou i vyvedeny speacon konektory. Stránka.Připojení modulu: Modul 401 oddělený napájecí transformátor
