Katalogové listy a montážní návody ozvučovacích systémů a prvků.

Vydal: DEXON CZECH s.r.o. Autor: Kamil Toman

Strana 277 z 652

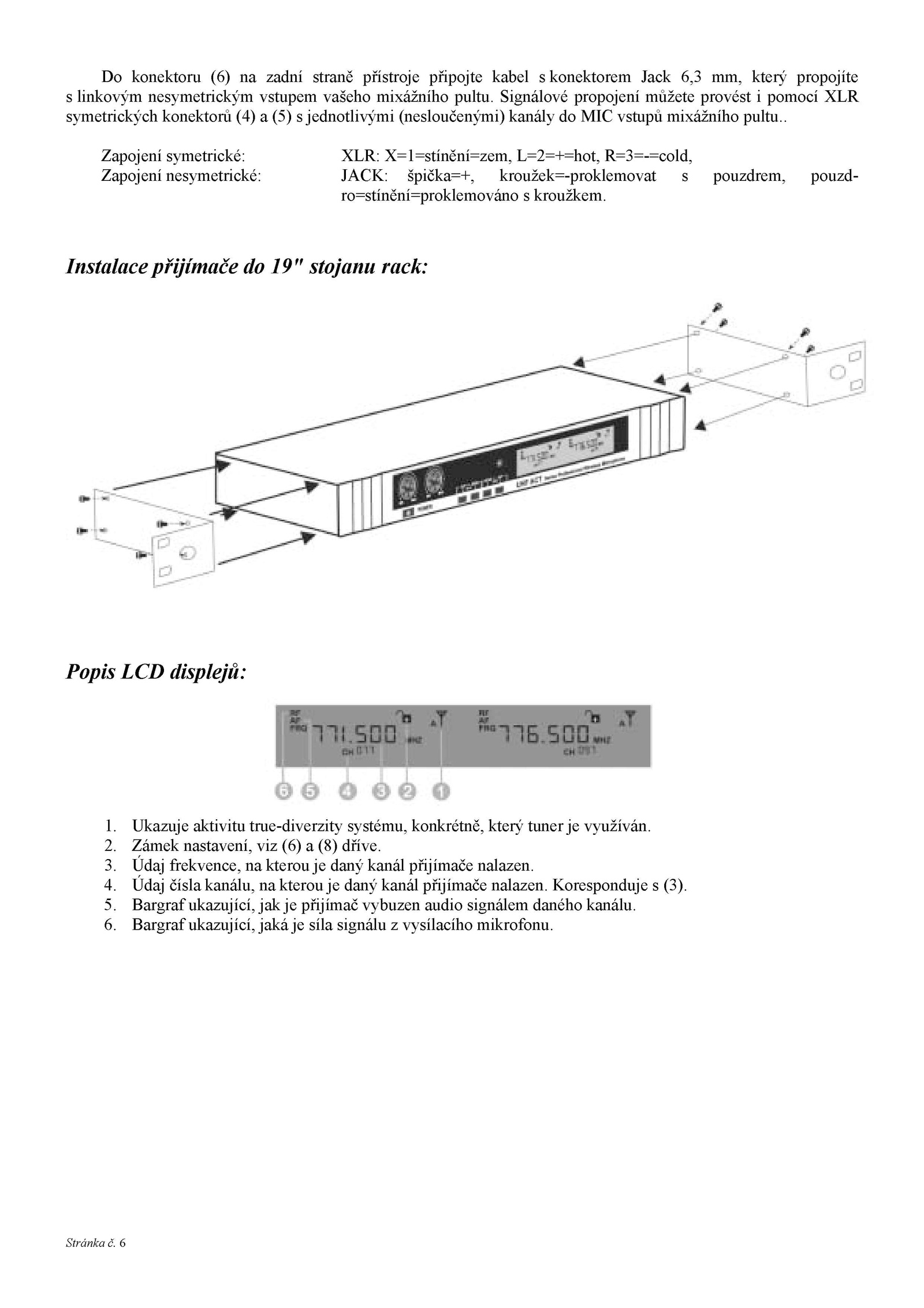

Poznámky redaktora
