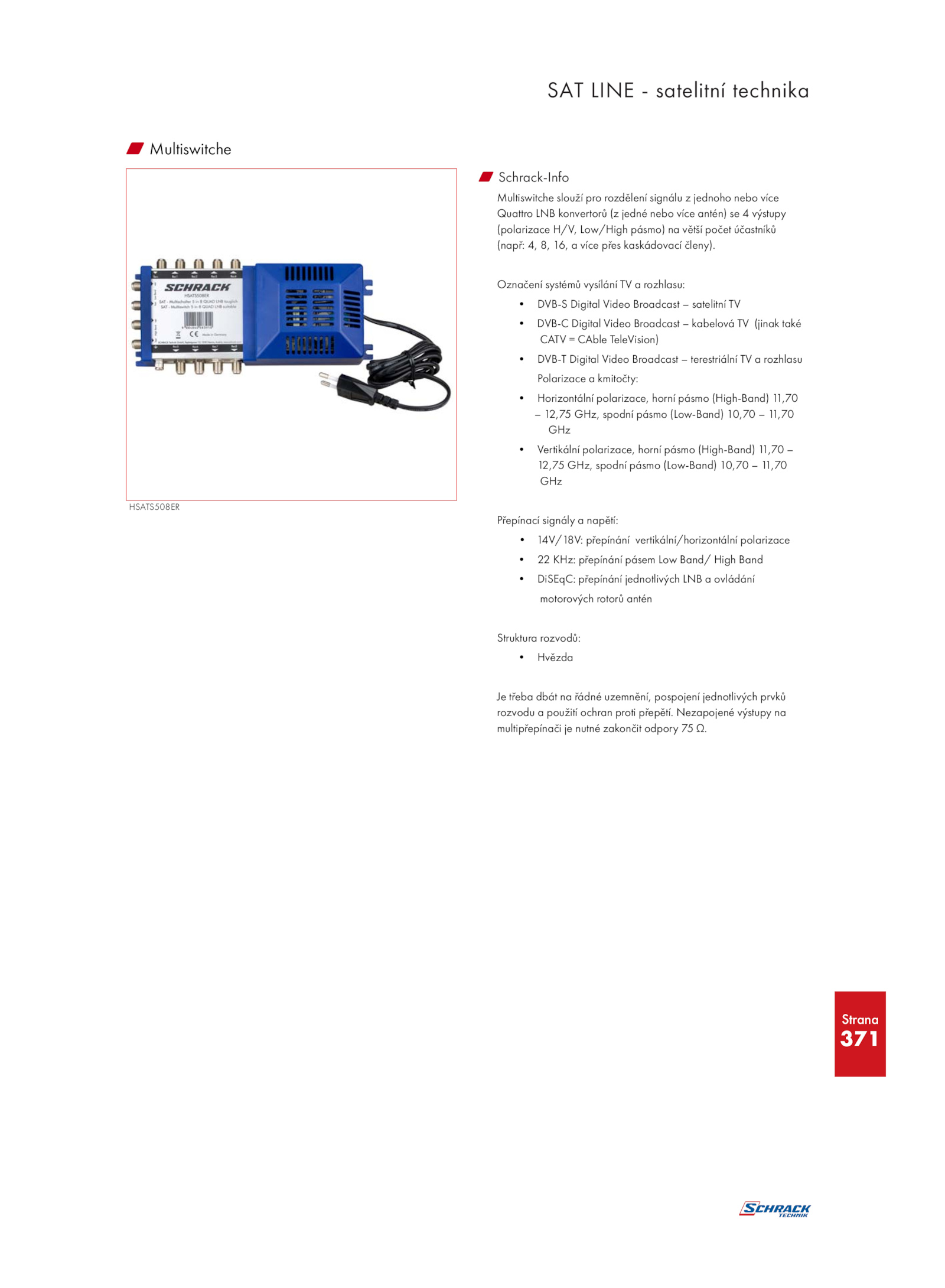

Poznámky redaktora
Nezapojené výstupy na
multipřepínači nutné zakončit odpory Ω.SAT LINE satelitní technika
Strana
371
HSATS508ER
w Schrack-Info
Multiswitche slouží pro rozdělení signálu jednoho nebo více
Quattro LNB konvertorů jedné nebo více antén) výstupy
(polarizace H/V, Low/High pásmo) větší počet účastníků
(např: 16, více přes kaskádovací členy).16 08:23 Seite 371
.01.
Označení systémů vysílání rozhlasu:
• DVB-S Digital Video Broadcast satelitní TV
• DVB-C Digital Video Broadcast kabelová (jinak také
CATV CAble TeleVision)
• DVB-T Digital Video Broadcast terestriální rozhlasu
Polarizace kmitočty:
• Horizontální polarizace, horní pásmo (High-Band) 1
1,70
– 12,75 GHz, spodní pásmo (Low-Band) 10,70 1
1,70
GHz
• Vertikální polarizace, horní pásmo (High-Band) 1
1,70 –
12,75 GHz, spodní pásmo (Low-Band) 10,70 1
1,70
GHz
Přepínací signály napětí:
• 14V/18V: přepínání vertikální/horizontální polarizace
• KHz: přepínání pásem Low Band/ High Band
• DiSEqC: přepínání jednotlivých LNB ovládání
motorových rotorů antén
Struktura rozvodů:
• Hvězda
Je třeba dbát řádné uzemnění, pospojení jednotlivých prvků
rozvodu použití ochran proti přepětí.
w Multiswitche
