. Díky modularitě může být například domácí rozvodnice výšce
333mm (DW4HE222) spojena 166mm vysokým datovým rozváděčem (DW4HD108).
• Modularita: domovní rozvodnice mají výšky 166, 333 500mm. Šířka (500mm) hlobka (1
10mm) všech rozměrů stejná.01. Pro vyrovnání zapuštěnou montáž použije
500mm vysoký rám (DW4HR3).
POPIS DOSTUPNOST STORE OBJ. Jsou zde připraveny vylamovatelné prostupy pro kabely.ČÍSLO
Domovní rozvaděč DW4H elektro, 1-řadý TE, RAL 9003 DW4HE122
Domovní rozvaděč DW4H elektro, 2-řadý TE, RAL 9003 DW4HE222
Domovní rozvaděč DW4H elektro, 3-řadý TE, RAL 9003 DW4HE322
Domovní rozvaděč DW4H elektro, 1-řadý TE, RAL 9003, ploché dveře DW4HE122F
Domovní rozvaděč DW4H elektro, 2-řadý TE, RAL 9003, ploché dveře DW4HE222F
Domovní rozvaděč DW4H elektro, 3-řadý TE, RAL 9003, ploché dveře DW4HE322F
IT_Kap_11_Netzwerkschränke_CZ_8:KAPITEL_02_AK1_korr 19. Důležitou předností těchto
rozvodnic jejich flexibilita, modularita možnost kombinace rozvaděči řady DW4HD. Tím umožněno vytvoření větších skupin domácích
rozvodnic.
• Flexibilita: domovní rozvodnice standardně dodávají nástěnném provedení. Pro zapuštěné provedení jsou dispozici kombinované
rámy DW4HR.
• Vylamovatelné kabelové prostupy jsou nahoře, dole obou stranách rozvodnice.
• Odnímatelné dveře: systém uchycení pantů umožňuje snadnou demontáž dveří.
• Kombinovatelnost: Datový rozváděč DW4H domovní rozvodnice DW4H mohou být montovány řady vedle sebe pomocí kitu
DW4HZAK1.
w TECHNICKÁ DATA
Konstrukce:
• Vnitřní prostředí
• Rozvaděč lze instalovat omítku nebo jako klasickou zapuštěnou rozvodnici
Materiál:
• Rám ocelového svařovaného plechu mm
• Dveře oceloplechové mm
Barva: bílá, RAL9003
Stupeň krytí: IP20
Maximální zatížení:
• Rozvodnice: při rovnoměrném zatížení
• Dveře: kg
Montáž samostatná nebo kombinovaná:
• omítku: samostatná nebo kombinaci jinou rozvodnicí DW4H
• Zapuštěná: samostatně nebo společném spojovacím kombirámečku
Instalace jako řadová zástavba: nutno použít sadu DW4HZAK1
Možnost instalace více rozvodnic jednoho rámečku typem DW4HD
Uzemnění:
• Hlavní bod pospojování šroub M8, pospojované jednotlivé části rozvaděče

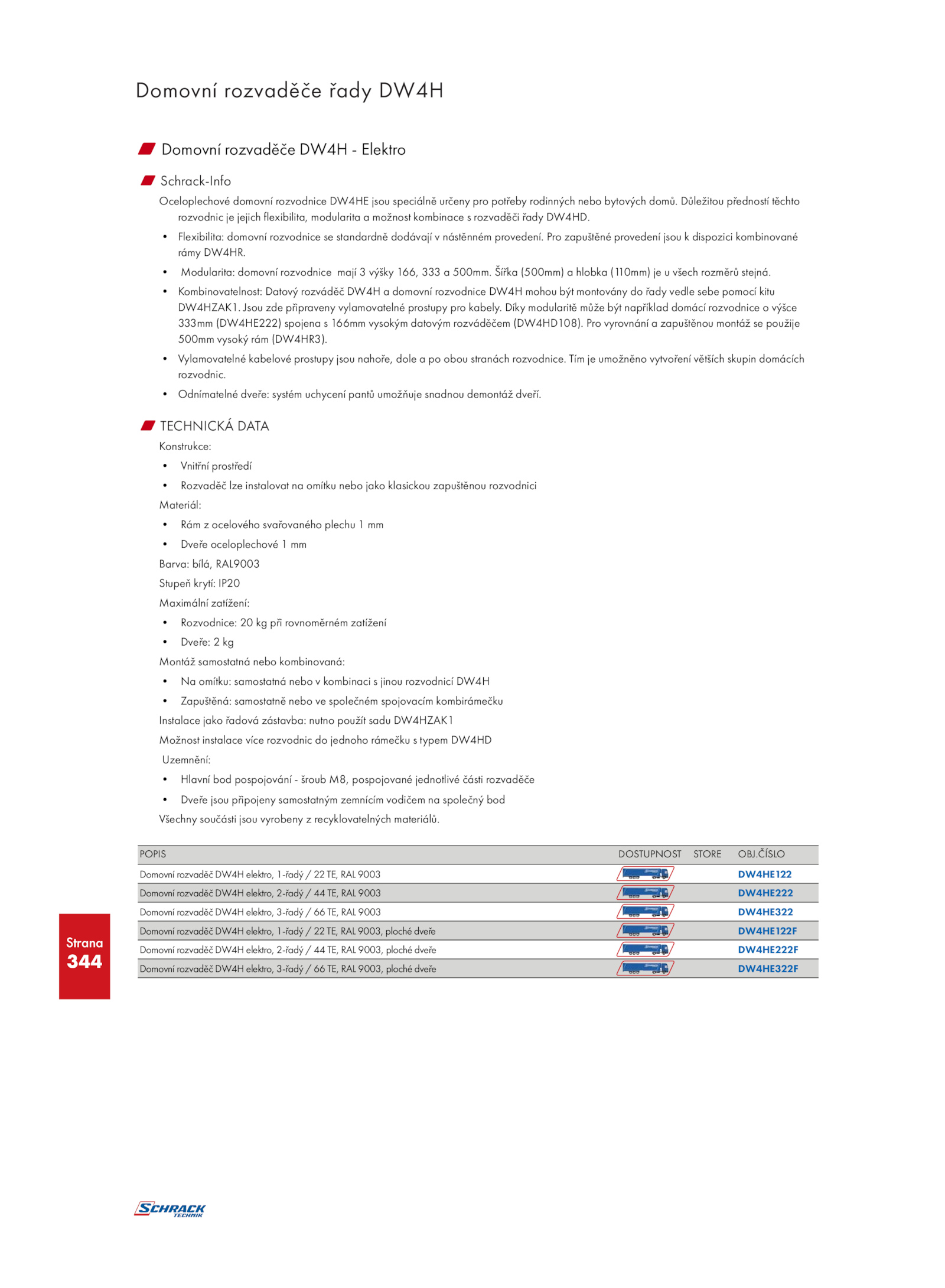

w Domovní rozvaděče DW4H Elektro
• Dveře jsou připojeny samostatným zemnícím vodičem společný bod
Všechny součásti jsou vyrobeny recyklovatelných materiálů.Domovní rozvaděče řady DW4H
Strana
344
w Schrack-Info
Oceloplechové domovní rozvodnice DW4HE jsou speciálně určeny pro potřeby rodinných nebo bytových domů
