Poznámky redaktora
Veškeré kabely jsou ukončeny modulárním patchpanelu pomocí keystone modulů produktové

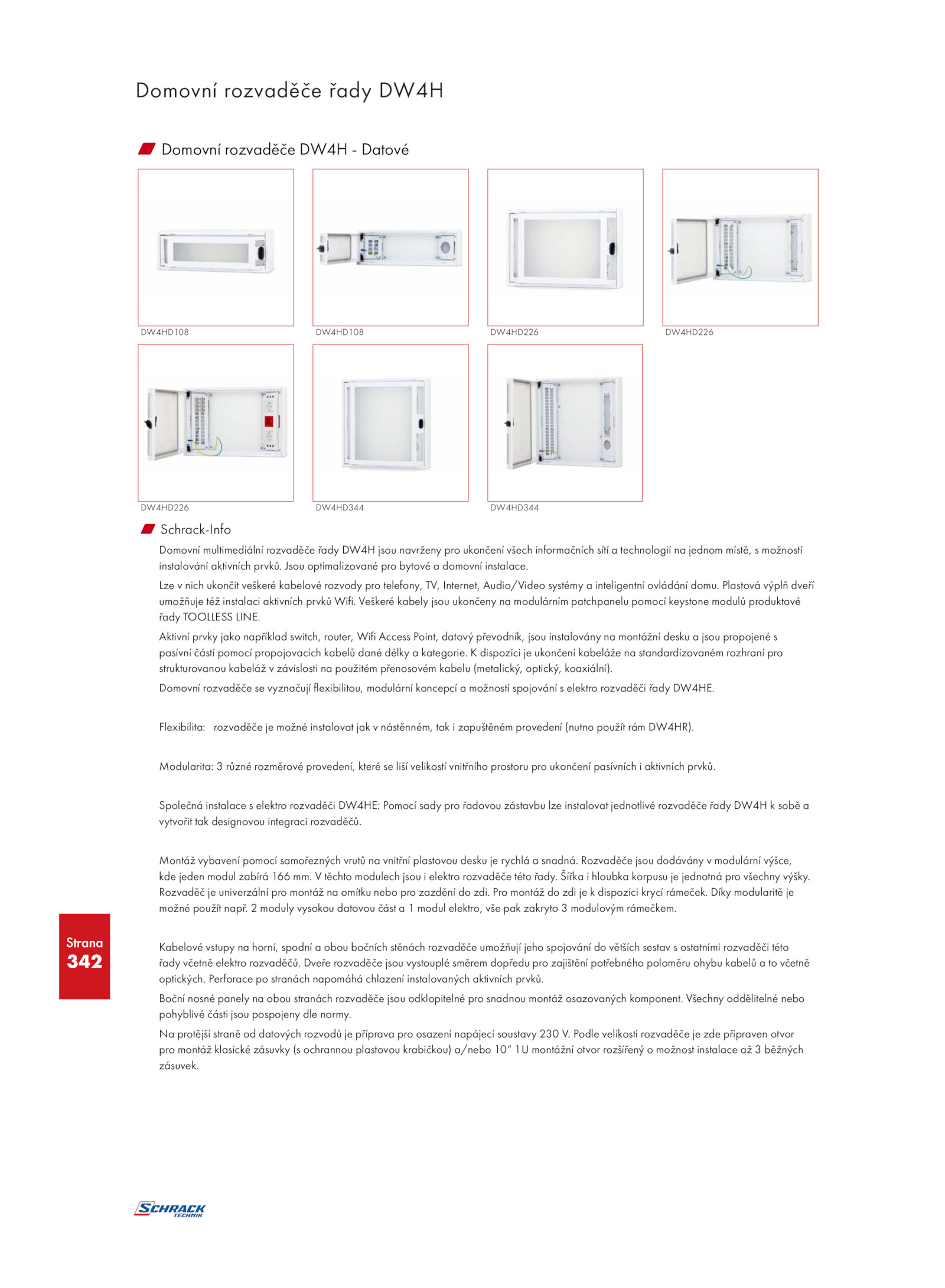

řady TOOLLESS LINE.Domovní rozvaděče řady DW4H
Strana
342
DW4HD108 DW4HD108 DW4HD226 DW4HD226
DW4HD226 DW4HD344 DW4HD344
w Schrack-Info
Domovní multimediální rozvaděče řady DW4H jsou navrženy pro ukončení všech informačních sítí technologií jednom místě, možností
instalování aktivních prvků. dispozici ukončení kabeláže standardizovaném rozhraní pro
strukturovanou kabeláž závislosti použitém přenosovém kabelu (metalický, optický, koaxiální). Pro montáž zdi dispozici krycí rámeček. těchto modulech jsou elektro rozvaděče této řady. moduly vysokou datovou část modul elektro, vše pak zakryto modulovým rámečkem.
Lze nich ukončit veškeré kabelové rozvody pro telefony, TV, Internet, Audio/Video systémy inteligentní ovládání domu.
Flexibilita: rozvaděče možné instalovat jak nástěnném, tak zapuštěném provedení (nutno použít rám DW4HR).
Domovní rozvaděče vyznačují flexibilitou, modulární koncepcí možností spojování elektro rozvaděči řady DW4HE.
Boční nosné panely obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent.
Kabelové vstupy horní, spodní obou bočních stěnách rozvaděče umožňují jeho spojování větších sestav ostatními rozvaděči této
řady včetně elektro rozvaděčů.
Rozvaděč univerzální pro montáž omítku nebo pro zazdění zdi.01. Šířka hloubka korpusu jednotná pro všechny výšky. Díky modularitě je
možné použít např. Všechny oddělitelné nebo
pohyblivé části jsou pospojeny dle normy. Rozvaděče jsou dodávány modulární výšce,
kde jeden modul zabírá 166 mm. Plastová výplň dveří
umožňuje též instalaci aktivních prvků Wifi.
Aktivní prvky jako například switch, router, Wifi Access Point, datový převodník, jsou instalovány montážní desku jsou propojené s
pasívní částí pomocí propojovacích kabelů dané délky kategorie. Jsou optimalizované pro bytové domovní instalace. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů včetně
optických. Perforace stranách napomáhá chlazení instalovaných aktivních prvků.
Montáž vybavení pomocí samořezných vrutů vnitřní plastovou desku rychlá snadná.
Modularita: různé rozměrové provedení, které liší velikostí vnitřního prostoru pro ukončení pasívních aktivních prvků.
w Domovní rozvaděče DW4H Datové
IT_Kap_11_Netzwerkschränke_CZ_8:KAPITEL_02_AK1_korr 19.
Na protější straně datových rozvodů příprava pro osazení napájecí soustavy 230 Podle velikosti rozvaděče zde připraven otvor
pro montáž klasické zásuvky ochrannou plastovou krabičkou) a/nebo 10“ montážní otvor rozšířený možnost instalace běžných
zásuvek.16 08:13 Seite 342
.
Společná instalace elektro rozvaděči DW4HE: Pomocí sady pro řadovou zástavbu lze instalovat jednotlivé rozvaděče řady DW4H sobě a
vytvořit tak designovou integraci rozvaděčů
