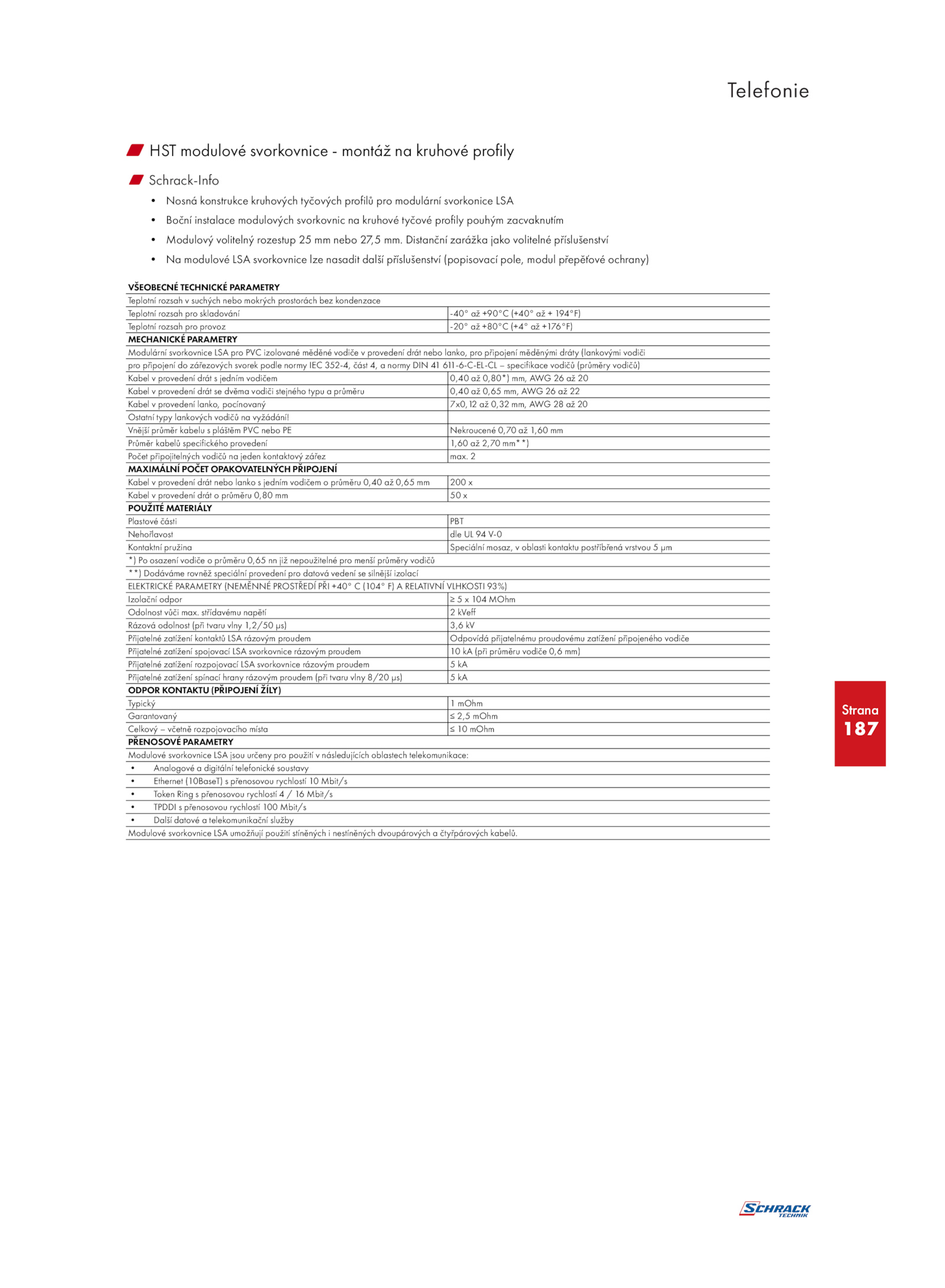

w HST modulové svorkovnice montáž kruhové profily IT_Kap_08_Telefon_CZ_8:KAPITEL_02_AK1_korr 19. Distanční zarážka jako volitelné příslušenství • modulové LSA svorkovnice lze nasadit další příslušenství (popisovací pole, modul přepěťové ochrany) VŠEOBECNÉ TECHNICKÉ PARAMETRY Teplotní rozsah suchých nebo mokrých prostorách bez kondenzace Teplotní rozsah pro skladování -40° +90°C (+40° 194°F) Teplotní rozsah pro provoz -20° +80°C (+4° +176°F) MECHANICKÉ PARAMETRY Modulární svorkovnice LSA pro PVC izolované měděné vodiče provedení drát nebo lanko, pro připojení měděnými dráty (lankovými vodiči pro připojení zářezových svorek podle normy IEC 352-4, část normy DIN 61 1-6-C-EL-CL specifikace vodičů (průměry vodičů) Kabel provedení drát jedním vodičem 0,40 0,80*) mm, AWG 20 Kabel provedení drát dvěma vodiči stejného typu průměru 0,40 0,65 mm, AWG 22 Kabel provedení lanko, pocínovaný 7x0,12 0,32 mm, AWG 20 Ostatní typy lankových vodičů vyžádání! Vnější průměr kabelu pláštěm PVC nebo Nekroucené 0,70 1,60 mm Průměr kabelů specifického provedení 1,60 2,70 mm**) Počet připojitelných vodičů jeden kontaktový zářez max. 2 MAXIMÁLNÍ POČET OPAKOVATELNÝCH PŘIPOJENÍ Kabel provedení drát nebo lanko jedním vodičem průměru 0,40 0,65 200 x Kabel provedení drát průměru 0,80 x POUŽITÉ MATERIÁLY Plastové části PBT Nehořlavost dle V-0 Kontaktní pružina Speciální mosaz, oblasti kontaktu postříbřená vrstvou μm *) osazení vodiče průměru 0,65 již nepoužitelné pro menší průměry vodičů **) Dodáváme rovněž speciální provedení pro datová vedení silnější izolací ELEKTRICKÉ PARAMETRY (NEMĚNNÉ PROSTŘEDÍ PŘI +40° (104° RELATIVNÍ VLHKOSTI 93%) Izolační odpor 104 MOhm Odolnost vůči max.16 07:55 Seite 187 .Telefonie Strana 187 w Schrack-Info • Nosná konstrukce kruhových tyčových profilů pro modulární svorkonice LSA • Boční instalace modulových svorkovnic kruhové tyčové profily pouhým zacvaknutím • Modulový volitelný rozestup nebo 27,5 mm.01. střídavému napětí kVeff Rázová odolnost (při tvaru vlny 1,2/50 μs) 3,6 kV Přijatelné zatížení kontaktů LSA rázovým proudem Odpovídá přijatelnému proudovému zatížení připojeného vodiče Přijatelné zatížení spojovací LSA svorkovnice rázovým proudem (při průměru vodiče 0,6 mm) Přijatelné zatížení rozpojovací LSA svorkovnice rázovým proudem kA Přijatelné zatížení spínací hrany rázovým proudem (při tvaru vlny 8/20 μs) kA ODPOR KONTAKTU (PŘIPOJENÍ ŽÍLY) Typický mOhm Garantovaný 2,5 mOhm Celkový včetně rozpojovacího místa mOhm PŘENOSOVÉ PARAMETRY Modulové svorkovnice LSA jsou určeny pro použití následujících oblastech telekomunikace: • Analogové digitální telefonické soustavy • Ethernet (10BaseT) přenosovou rychlostí Mbit/s • Token Ring přenosovou rychlostí Mbit/s • TPDDI přenosovou rychlostí 100 Mbit/s • Další datové telekomunikační služby Modulové svorkovnice LSA umožňují použití stíněných nestíněných dvoupárových čtyřpárových kabelů
