.Telefonie
Strana
178
w Schrack-Info
• Nosná konstrukce montážního kanálu pro modulární svorkonice LSA
• Boční instalace pevnou fixací
• Pevný rozestup mezi lištami mm
• modulové LSA svorkovnice lze nasadit další příslušenství (popisovací pole, modul přepěťové ochrany)
• Pro optimální instalaci modulových svorkovnic LSA doporučujeme použití montážního držáku (kanálu) typu HSTMON
VŠEOBECNÉ TECHNICKÉ PARAMETRY
Teplotní rozsah suchých nebo mokrých prostorách bez kondenzace
Teplotní rozsah pro skladování -40° +90°C (+40° 194°F)
Teplotní rozsah pro provoz -20° +80°C (+4° +176°F)
MECHANICKÉ PARAMETRY
Modulární svorkovnice LSA pro PVC izolované měděné vodiče provedení drát nebo lanko, pro připojení měděnými dráty (lankovými vodiči
pro připojení zářezových svorek podle normy IEC 352-4, část normy DIN 61
1-6-C-EL-CL specifikace vodičů (průměry vodičů)
Kabel provedení drát jedním vodičem 0,40 0,80*) mm, AWG 20
Kabel provedení drát dvěma vodiči stejného typu průměru 0,40 0,65 mm, AWG 22
Kabel provedení lanko, pocínovaný 7x0,12 0,32 mm, AWG 20
Ostatní typy lankových vodičů vyžádání!
Vnější průměr kabelu pláštěm PVC nebo Nekroucené 0,70 1,60 mm
Průměr kabelů specifického provedení 1,60 2,70 mm**)
Počet připojitelných vodičů jeden kontaktový zářez max. střídavému napětí kVeff
Rázová odolnost (při tvaru vlny 1,2/50 μs) 3,6 kV
Přijatelné zatížení kontaktů LSA rázovým proudem Odpovídá přijatelnému proudovému zatížení připojeného vodiče
Přijatelné zatížení spojovací LSA svorkovnice rázovým proudem (při průměru vodiče 0,6 mm)
Přijatelné zatížení rozpojovací LSA svorkovnice rázovým proudem kA
Přijatelné zatížení spínací hrany rázovým proudem (při tvaru vlny 8/20 μs) kA
ODPOR KONTAKTU (PŘIPOJENÍ ŽÍLY)
Typický mOhm
Garantovaný 2,5 mOhm
Celkový včetně rozpojovacího místa mOhm
PŘENOSOVÉ PARAMETRY
Modulové svorkovnice LSA jsou určeny pro použití následujících oblastech telekomunikace:
• Analogové digitální telefonické soustavy
• Ethernet (10BaseT) přenosovou rychlostí Mbit/s
• Token Ring přenosovou rychlostí Mbit/s
• TPDDI přenosovou rychlostí 100 Mbit/s
• Další datové telekomunikační služby
Modulové svorkovnice LSA umožňují použití stíněných nestíněných dvoupárových čtyřpárových kabelů.

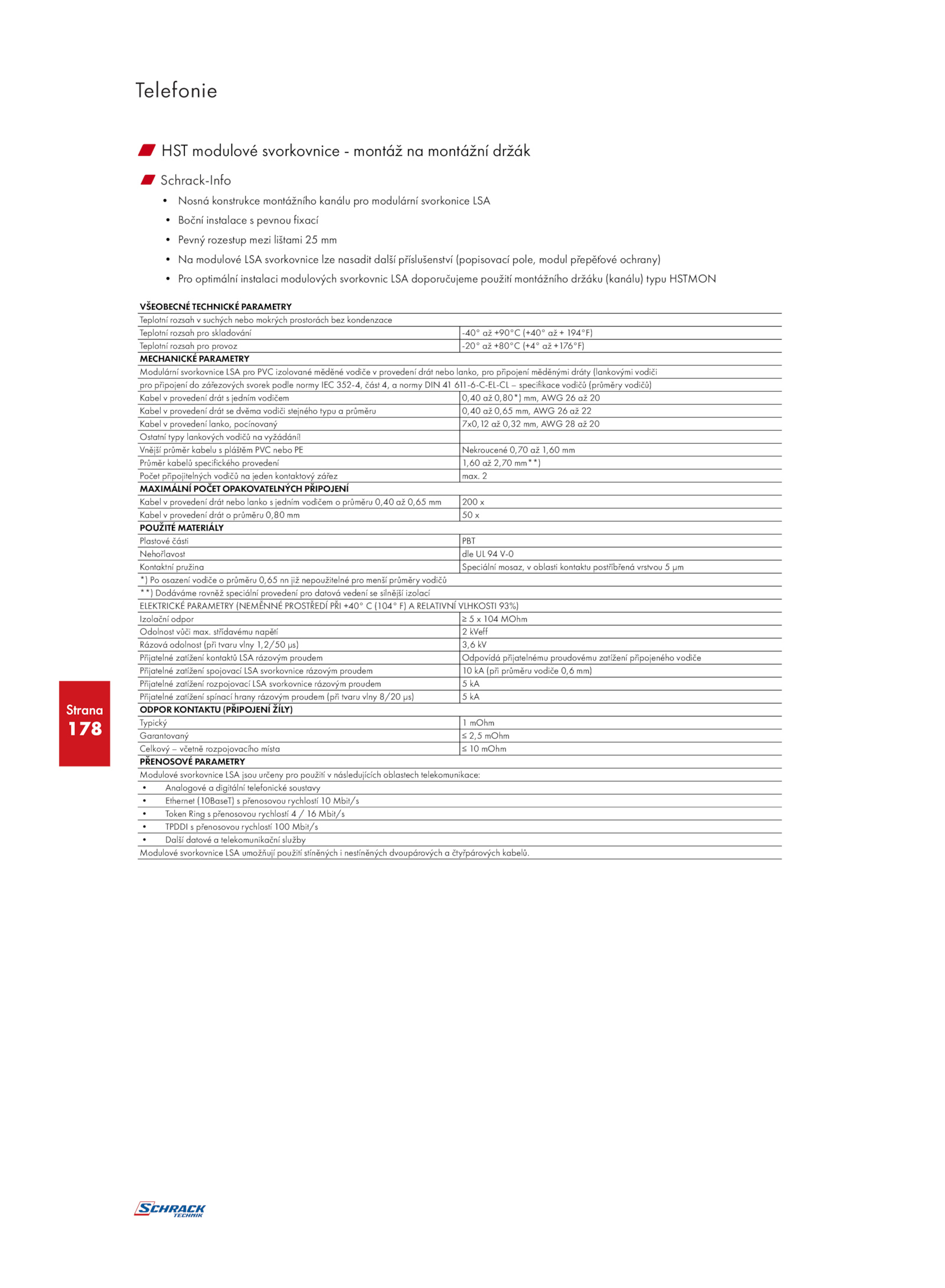

w HST modulové svorkovnice montáž montážní držák
IT_Kap_08_Telefon_CZ_8:KAPITEL_02_AK1_korr 19. 2
MAXIMÁLNÍ POČET OPAKOVATELNÝCH PŘIPOJENÍ
Kabel provedení drát nebo lanko jedním vodičem průměru 0,40 0,65 200 x
Kabel provedení drát průměru 0,80 x
POUŽITÉ MATERIÁLY
Plastové části PBT
Nehořlavost dle V-0
Kontaktní pružina Speciální mosaz, oblasti kontaktu postříbřená vrstvou μm
*) osazení vodiče průměru 0,65 již nepoužitelné pro menší průměry vodičů
**) Dodáváme rovněž speciální provedení pro datová vedení silnější izolací
ELEKTRICKÉ PARAMETRY (NEMĚNNÉ PROSTŘEDÍ PŘI +40° (104° RELATIVNÍ VLHKOSTI 93%)
Izolační odpor 104 MOhm
Odolnost vůči max.01
