Schrack Home Multimediální systém
Strana
132

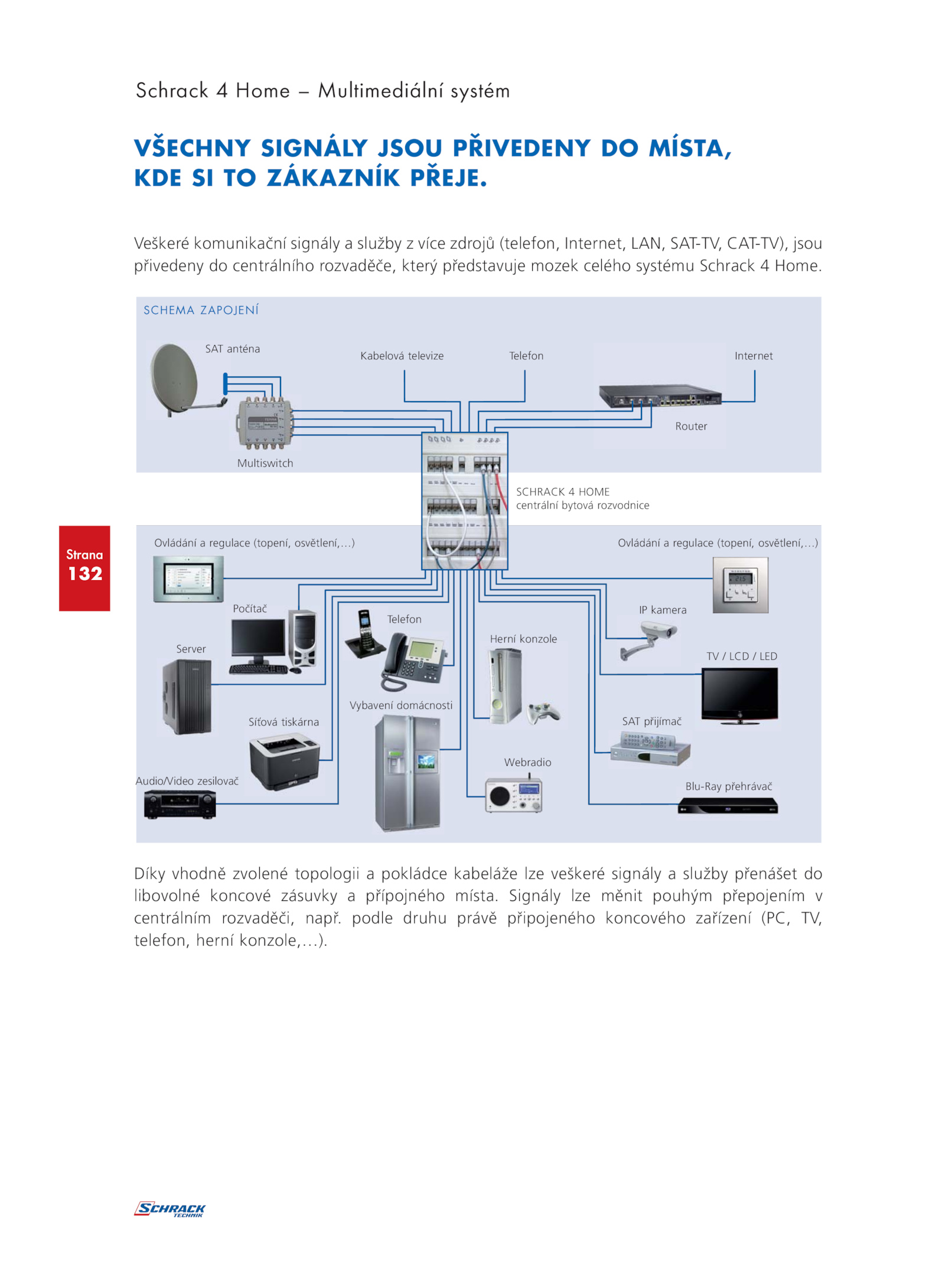

Veškeré komunikační signály služby více zdrojů (telefon, Internet, LAN, SAT-TV, CAT-TV), jsou
přivedeny centrálního rozvaděče, který představuje mozek celého systému Schrack Home. podle druhu právě připojeného koncového zařízení (PC, TV,
telefon, herní konzole,…).
Telefon Internet
Router
SCHRACK HOME
centrální bytová rozvodnice
SCHEMA ZAPOJENÍ
Kabelová televize
SAT anténa
Multiswitch
Ovládání regulace (topení, osvětlení,…)
Server
Počítač
Síťová tiskárna
Vybavení domácnosti
Telefon
Herní konzole
Webradio
SAT přijímač
IP kamera
Ovládání regulace (topení, osvětlení,…)
TV LCD LED
Blu-Ray přehrávač
Audio/Video zesilovač
IT_Kap_06_S4H_CZ_8:KAPITEL_02_AK1_korr 19.
VŠECHNY SIGNÁLY JSOU PŘIVEDENY MÍSTA,
KDE ZÁKAZNÍK PŘEJE.16 07:40 Seite 132
.
Díky vhodně zvolené topologii pokládce kabeláže lze veškeré signály služby přenášet do
libovolné koncové zásuvky přípojného místa. Signály lze měnit pouhým přepojením v
centrálním rozvaděči, např.01
