.další podrobnosti netlistu
další informace pracovním prostředí:
Měřítko
Na hlavní nástrojové liště seznam hodnotami pro nastavení měřítka pracovní plochy
(zoom).83

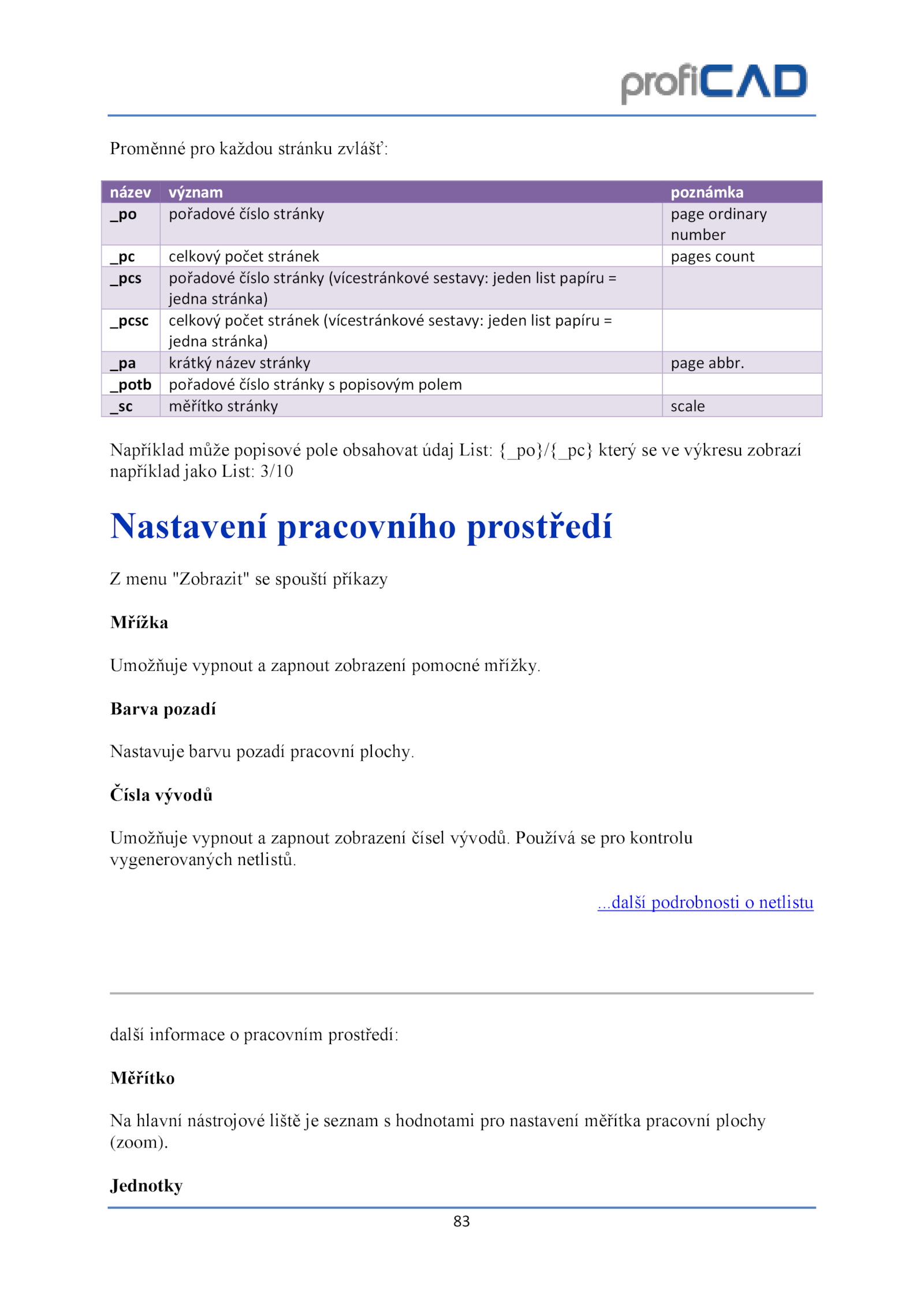

Proměnné pro každou stránku zvlášť:
název význam poznámka
_po pořadové číslo stránky page ordinary
number
_pc celkový počet stránek pages count
_pcs pořadové číslo stránky (vícestránkové sestavy: jeden list papíru =
jedna stránka)
_pcsc celkový počet stránek (vícestránkové sestavy: jeden list papíru =
jedna stránka)
_pa krátký název stránky page abbr. Používá pro kontrolu
vygenerovaných netlistů.
Čísla vývodů
Umožňuje vypnout zapnout zobrazení čísel vývodů.
Barva pozadí
Nastavuje barvu pozadí pracovní plochy.
Jednotky
.
_potb pořadové číslo stránky popisovým polem
_sc měřítko stránky scale
Například může popisové pole obsahovat údaj List: {_po}/{_pc} který výkresu zobrazí
například jako List: 3/10
Nastavení pracovního prostředí
Z menu "Zobrazit" spouští příkazy
Mřížka
Umožňuje vypnout zapnout zobrazení pomocné mřížky..
