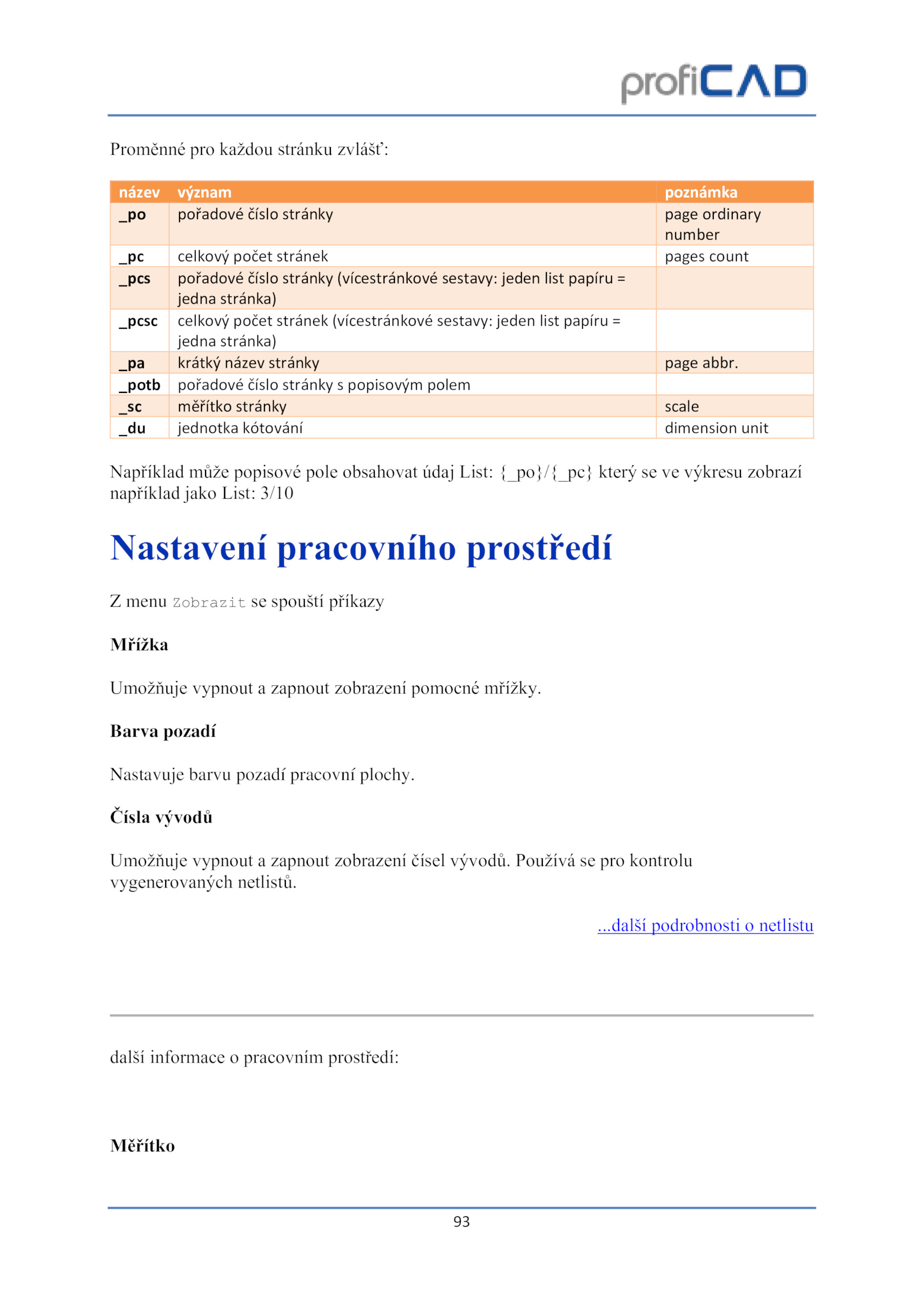

Používá pro kontrolu vygenerovaných netlistů. .. _potb pořadové číslo stránky popisovým polem _sc měřítko stránky scale _du jednotka kótování dimension unit Například může popisové pole obsahovat údaj List: {_po}/{_pc} který výkresu zobrazí například jako List: 3/10 Nastavení pracovního prostředí Z menu Zobrazit spouští příkazy Mřížka Umožňuje vypnout zapnout zobrazení pomocné mřížky.další podrobnosti netlistu další informace pracovním prostředí: Měřítko .93 Proměnné pro každou stránku zvlášť: název význam poznámka _po pořadové číslo stránky page ordinary number _pc celkový počet stránek pages count _pcs pořadové číslo stránky (vícestránkové sestavy: jeden list papíru = jedna stránka) _pcsc celkový počet stránek (vícestránkové sestavy: jeden list papíru = jedna stránka) _pa krátký název stránky page abbr. Čísla vývodů Umožňuje vypnout zapnout zobrazení čísel vývodů. Barva pozadí Nastavuje barvu pozadí pracovní plochy.
