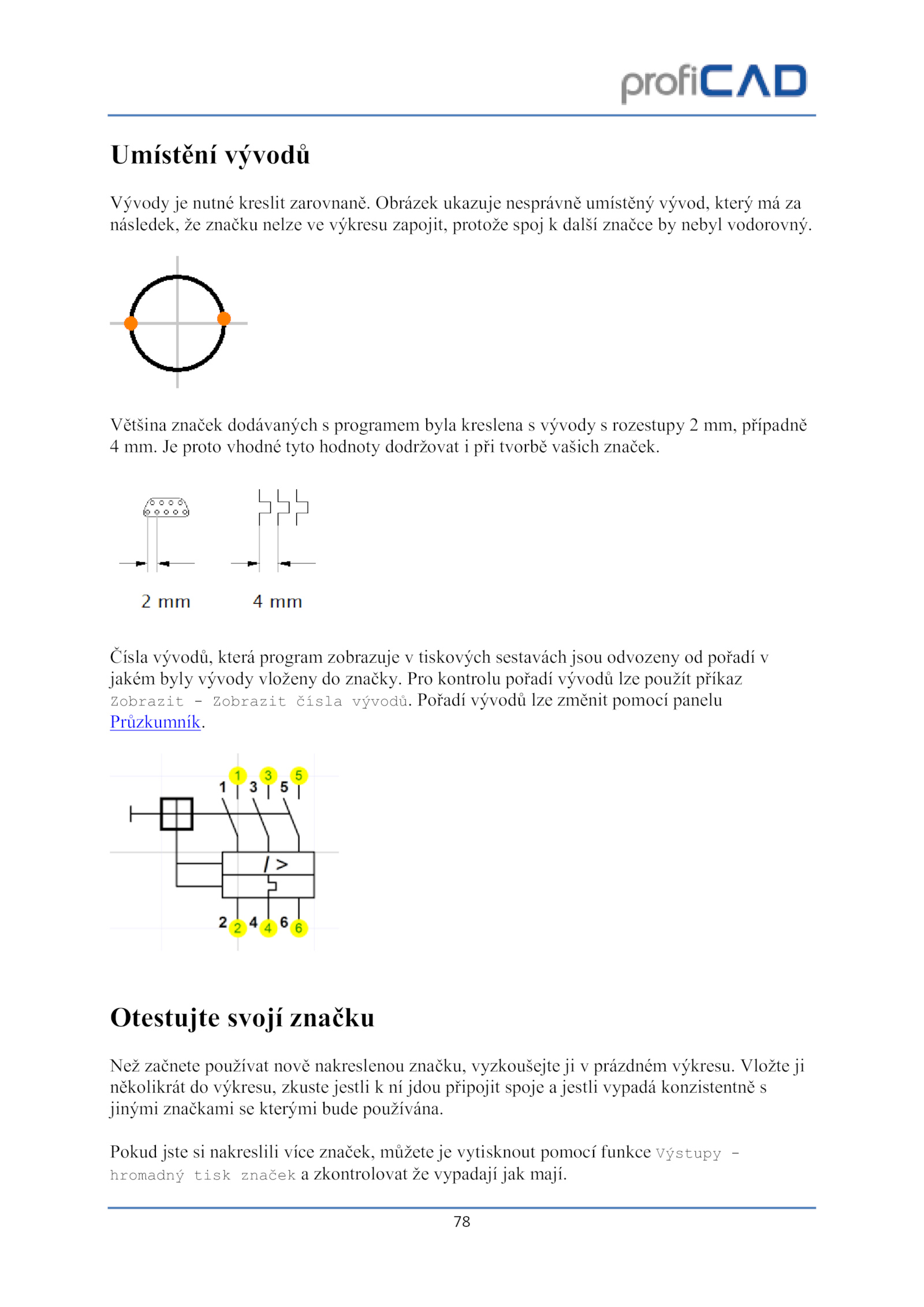

proto vhodné tyto hodnoty dodržovat při tvorbě vašich značek. Pokud jste nakreslili více značek, můžete vytisknout pomocí funkce Výstupy - hromadný tisk značek zkontrolovat vypadají jak mají. Pořadí vývodů lze změnit pomocí panelu Průzkumník. Čísla vývodů, která program zobrazuje tiskových sestavách jsou odvozeny pořadí v jakém byly vývody vloženy značky. . Pro kontrolu pořadí vývodů lze použít příkaz Zobrazit Zobrazit čísla vývodů.78 Umístění vývodů Vývody nutné kreslit zarovnaně. Vložte ji několikrát výkresu, zkuste jestli jdou připojit spoje jestli vypadá konzistentně s jinými značkami kterými bude používána. Většina značek dodávaných programem byla kreslena vývody rozestupy mm, případně 4 mm. Obrázek ukazuje nesprávně umístěný vývod, který za následek, značku nelze výkresu zapojit, protože spoj další značce nebyl vodorovný. Otestujte svojí značku Než začnete používat nově nakreslenou značku, vyzkoušejte prázdném výkresu
