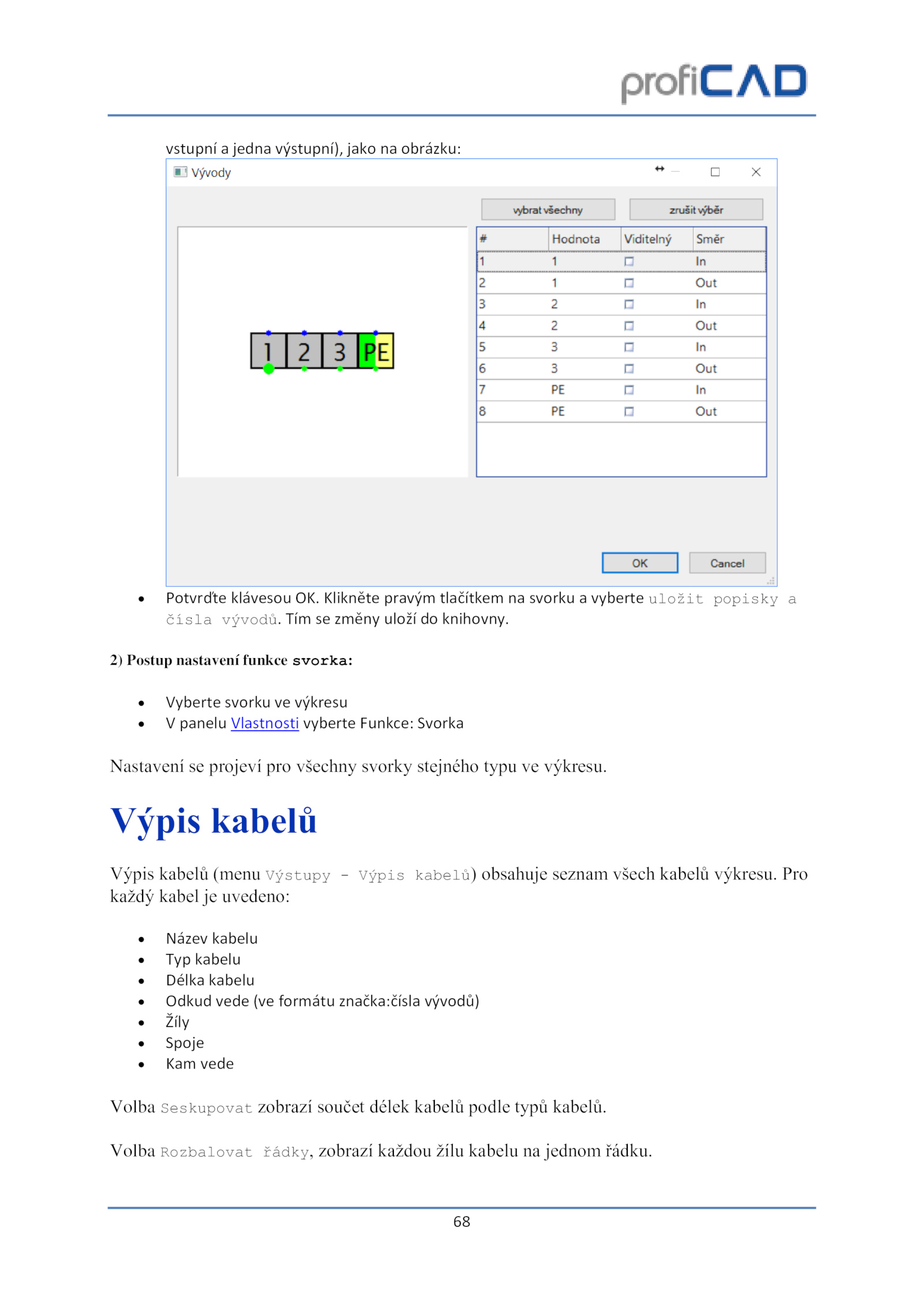

Klikněte pravým tlačítkem svorku vyberte uložit popisky a čísla vývodů.68 vstupní jedna výstupní), jako obrázku: • Potvrďte klávesou OK. Tím změny uloží knihovny. 2) Postup nastavení funkce svorka: • Vyberte svorku výkresu • panelu Vlastnosti vyberte Funkce: Svorka Nastavení projeví pro všechny svorky stejného typu výkresu. Pro každý kabel uvedeno: • Název kabelu • Typ kabelu • Délka kabelu • Odkud vede (ve formátu značka:čísla vývodů) • Žíly • Spoje • Kam vede Volba Seskupovat zobrazí součet délek kabelů podle typů kabelů. Volba Rozbalovat řádky, zobrazí každou žílu kabelu jednom řádku. Výpis kabelů Výpis kabelů (menu Výstupy Výpis kabelů) obsahuje seznam všech kabelů výkresu.
