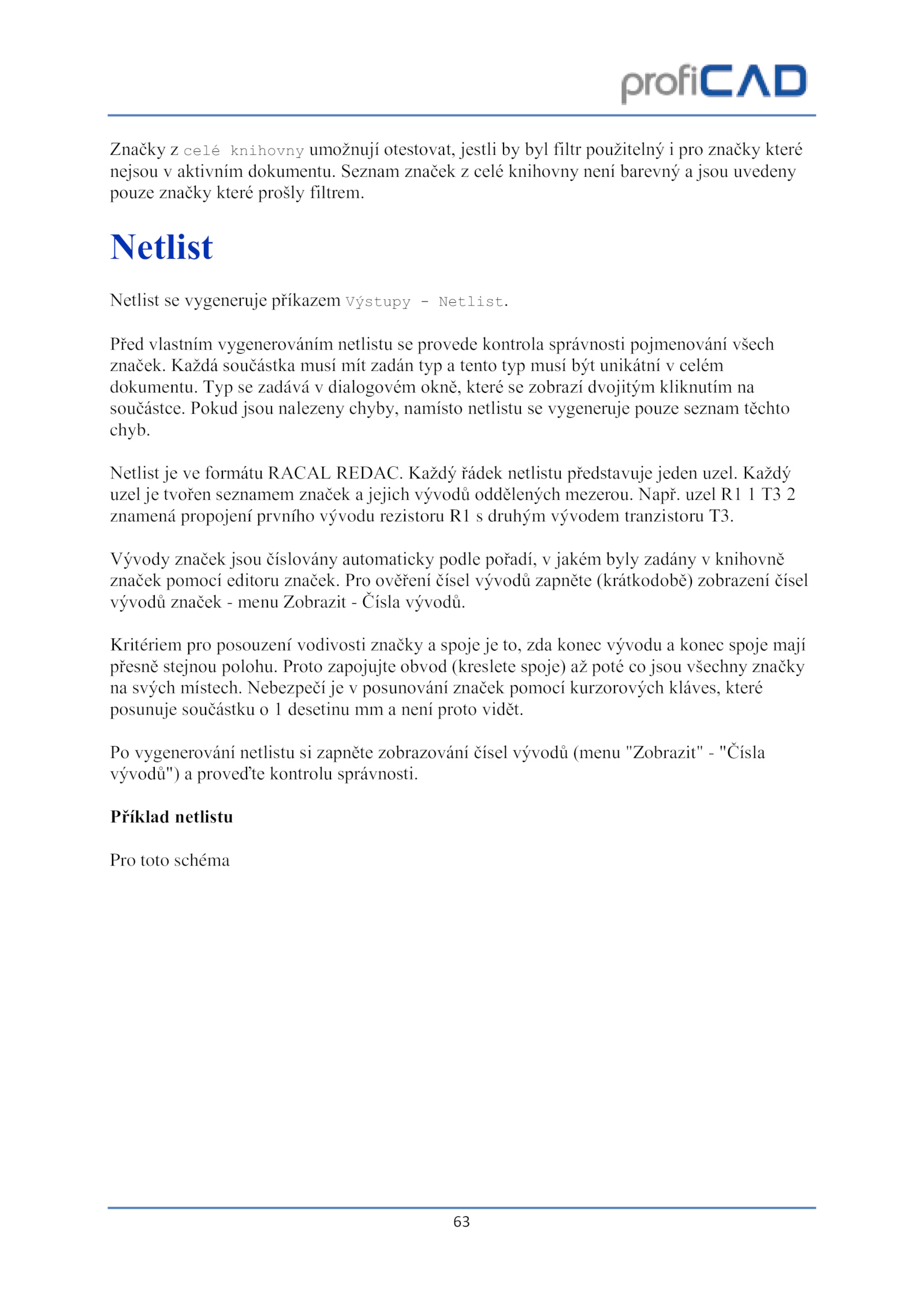

Typ zadává dialogovém okně, které zobrazí dvojitým kliknutím na součástce. Kritériem pro posouzení vodivosti značky spoje to, zda konec vývodu konec spoje mají přesně stejnou polohu. Proto zapojujte obvod (kreslete spoje) poté jsou všechny značky na svých místech. Netlist formátu RACAL REDAC. Pro ověření čísel vývodů zapněte (krátkodobě) zobrazení čísel vývodů značek menu Zobrazit Čísla vývodů.63 Značky celé knihovny umožnují otestovat, jestli byl filtr použitelný pro značky které nejsou aktivním dokumentu. Každý řádek netlistu představuje jeden uzel. Např. uzel 2 znamená propojení prvního vývodu rezistoru druhým vývodem tranzistoru T3. Netlist Netlist vygeneruje příkazem Výstupy Netlist. Před vlastním vygenerováním netlistu provede kontrola správnosti pojmenování všech značek. Pokud jsou nalezeny chyby, namísto netlistu vygeneruje pouze seznam těchto chyb. Vývody značek jsou číslovány automaticky podle pořadí, jakém byly zadány knihovně značek pomocí editoru značek. Seznam značek celé knihovny není barevný jsou uvedeny pouze značky které prošly filtrem. Každá součástka musí mít zadán typ tento typ musí být unikátní celém dokumentu. Příklad netlistu Pro toto schéma . Každý uzel tvořen seznamem značek jejich vývodů oddělených mezerou. Po vygenerování netlistu zapněte zobrazování čísel vývodů (menu "Zobrazit" "Čísla vývodů") proveďte kontrolu správnosti. Nebezpečí posunování značek pomocí kurzorových kláves, které posunuje součástku desetinu není proto vidět
