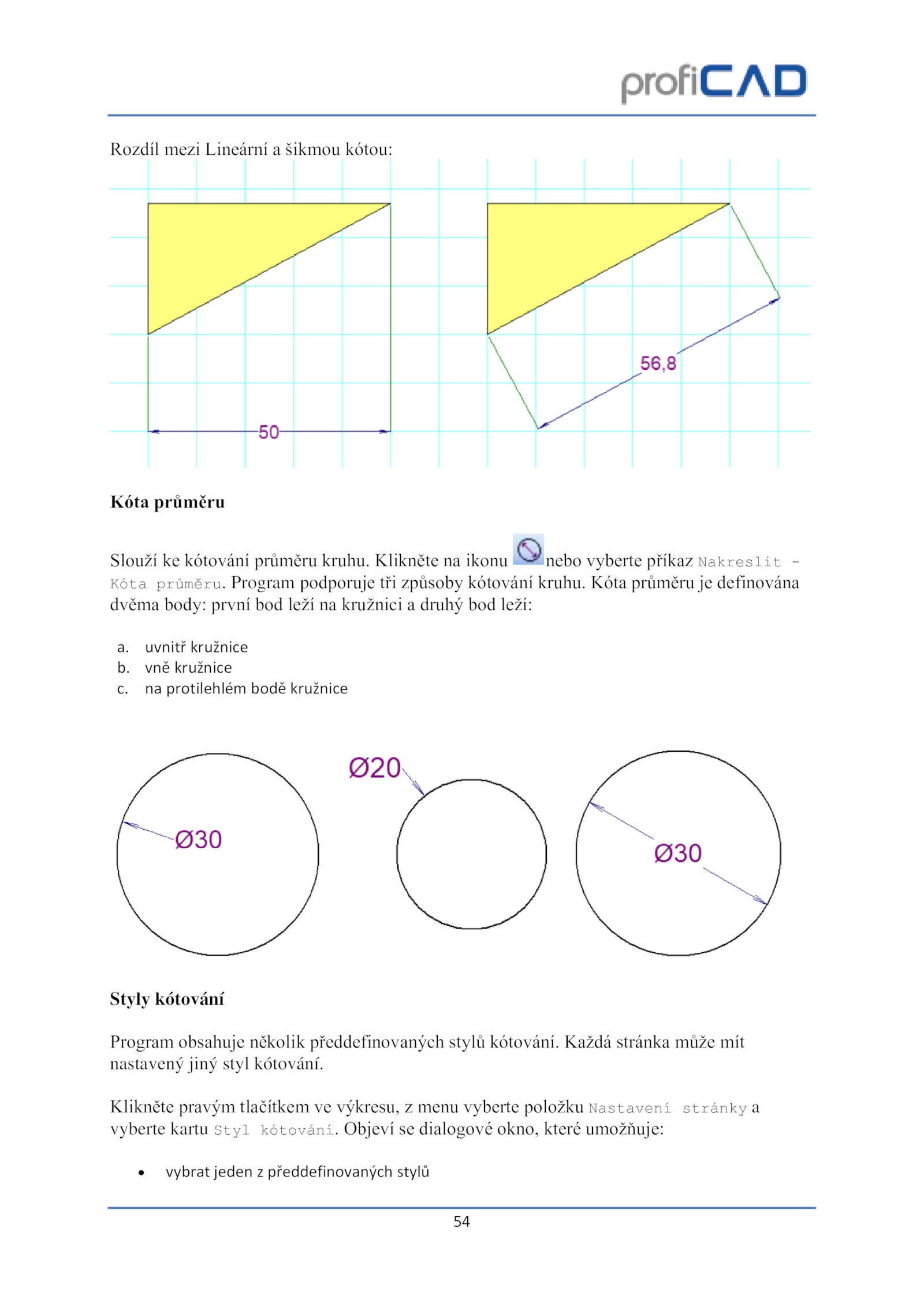

54 Rozdíl mezi Lineární šikmou kótou: Kóta průměru Slouží kótování průměru kruhu. Objeví dialogové okno, které umožňuje: • vybrat jeden předdefinovaných stylů . Každá stránka může mít nastavený jiný styl kótování. Kóta průměru definována dvěma body: první bod leží kružnici druhý bod leží: a. vně kružnice c. Klikněte ikonu nebo vyberte příkaz Nakreslit - Kóta průměru. Klikněte pravým tlačítkem výkresu, menu vyberte položku Nastavení stránky a vyberte kartu Styl kótování. uvnitř kružnice b. protilehlém bodě kružnice Styly kótování Program obsahuje několik předdefinovaných stylů kótování. Program podporuje tři způsoby kótování kruhu
