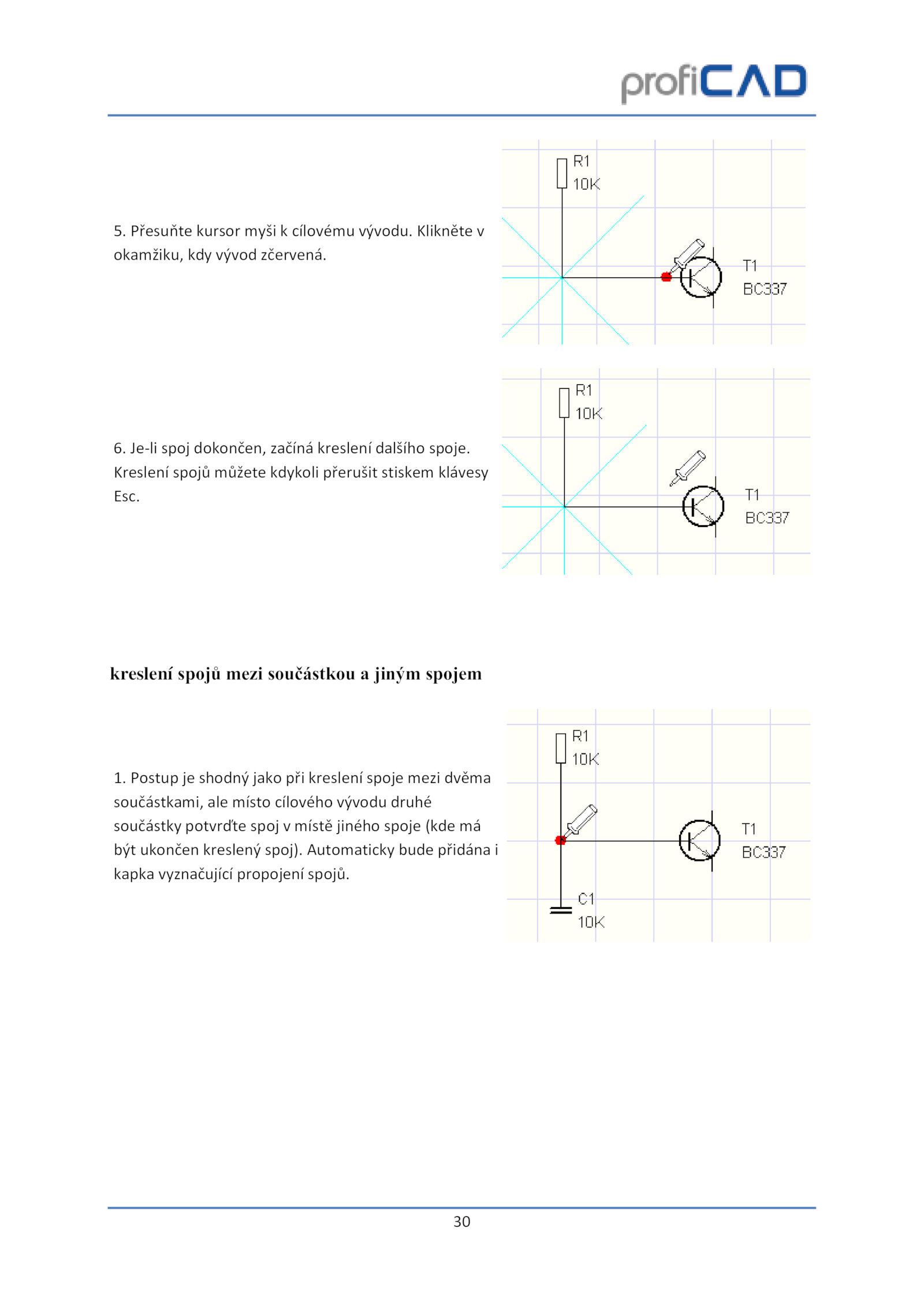

Přesuňte kursor myši cílovému vývodu. kreslení spojů mezi součástkou jiným spojem 1. Kreslení spojů můžete kdykoli přerušit stiskem klávesy Esc.30 5. Klikněte v okamžiku, kdy vývod zčervená. Postup shodný jako při kreslení spoje mezi dvěma součástkami, ale místo cílového vývodu druhé součástky potvrďte spoj místě jiného spoje (kde má být ukončen kreslený spoj). . Je-li spoj dokončen, začíná kreslení dalšího spoje. Automaticky bude přidána i kapka vyznačující propojení spojů. 6
