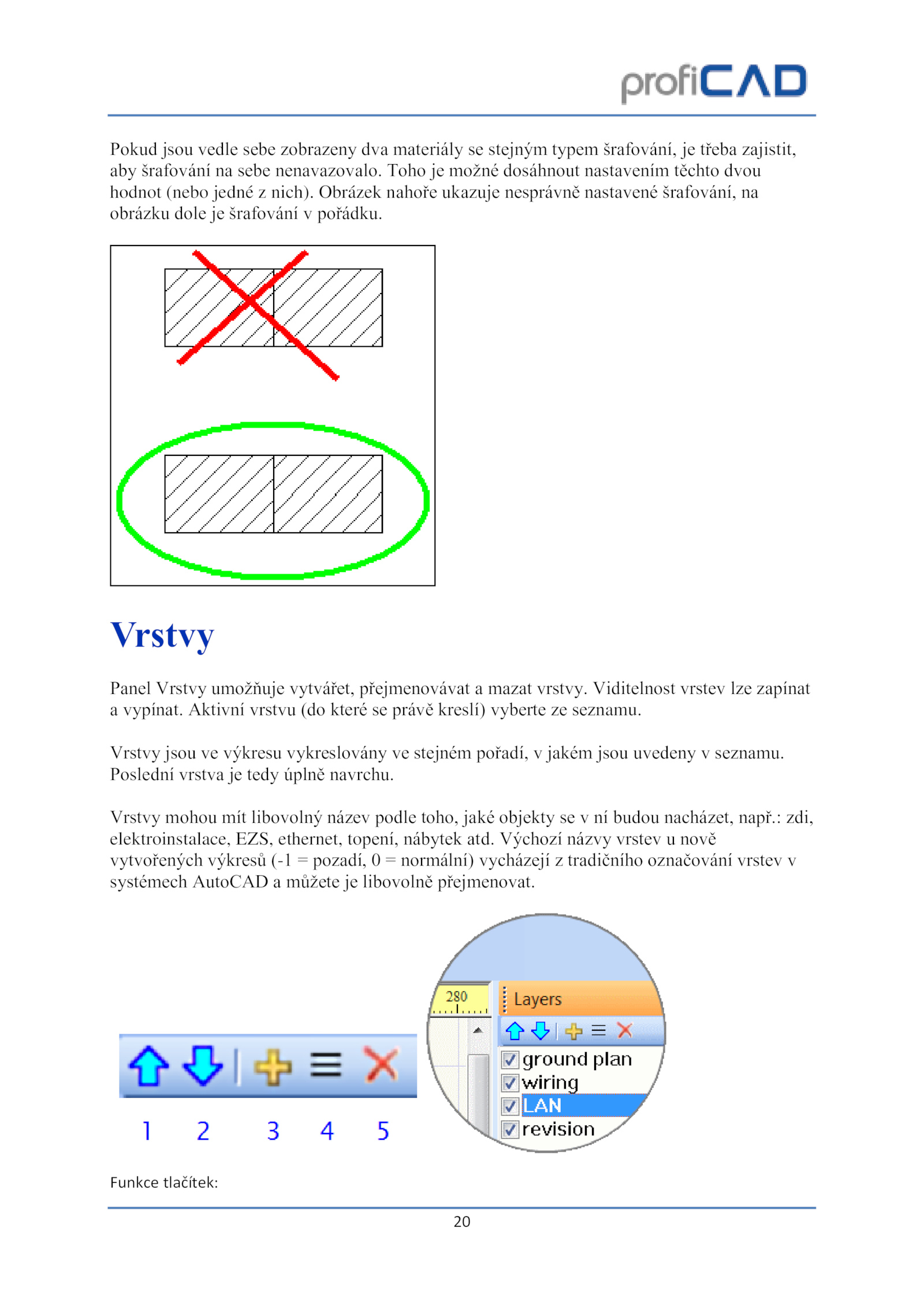

Výchozí názvy vrstev nově vytvořených výkresů (-1 pozadí, normální) vycházejí tradičního označování vrstev v systémech AutoCAD můžete libovolně přejmenovat. Aktivní vrstvu (do které právě kreslí) vyberte seznamu. Vrstvy jsou výkresu vykreslovány stejném pořadí, jakém jsou uvedeny seznamu. Vrstvy Panel Vrstvy umožňuje vytvářet, přejmenovávat mazat vrstvy. Funkce tlačítek: .20 Pokud jsou vedle sebe zobrazeny dva materiály stejným typem šrafování, třeba zajistit, aby šrafování sebe nenavazovalo. Toho možné dosáhnout nastavením těchto dvou hodnot (nebo jedné nich).: zdi, elektroinstalace, EZS, ethernet, topení, nábytek atd. Viditelnost vrstev lze zapínat a vypínat. Poslední vrstva tedy úplně navrchu. Vrstvy mohou mít libovolný název podle toho, jaké objekty budou nacházet, např. Obrázek nahoře ukazuje nesprávně nastavené šrafování, na obrázku dole šrafování pořádku
