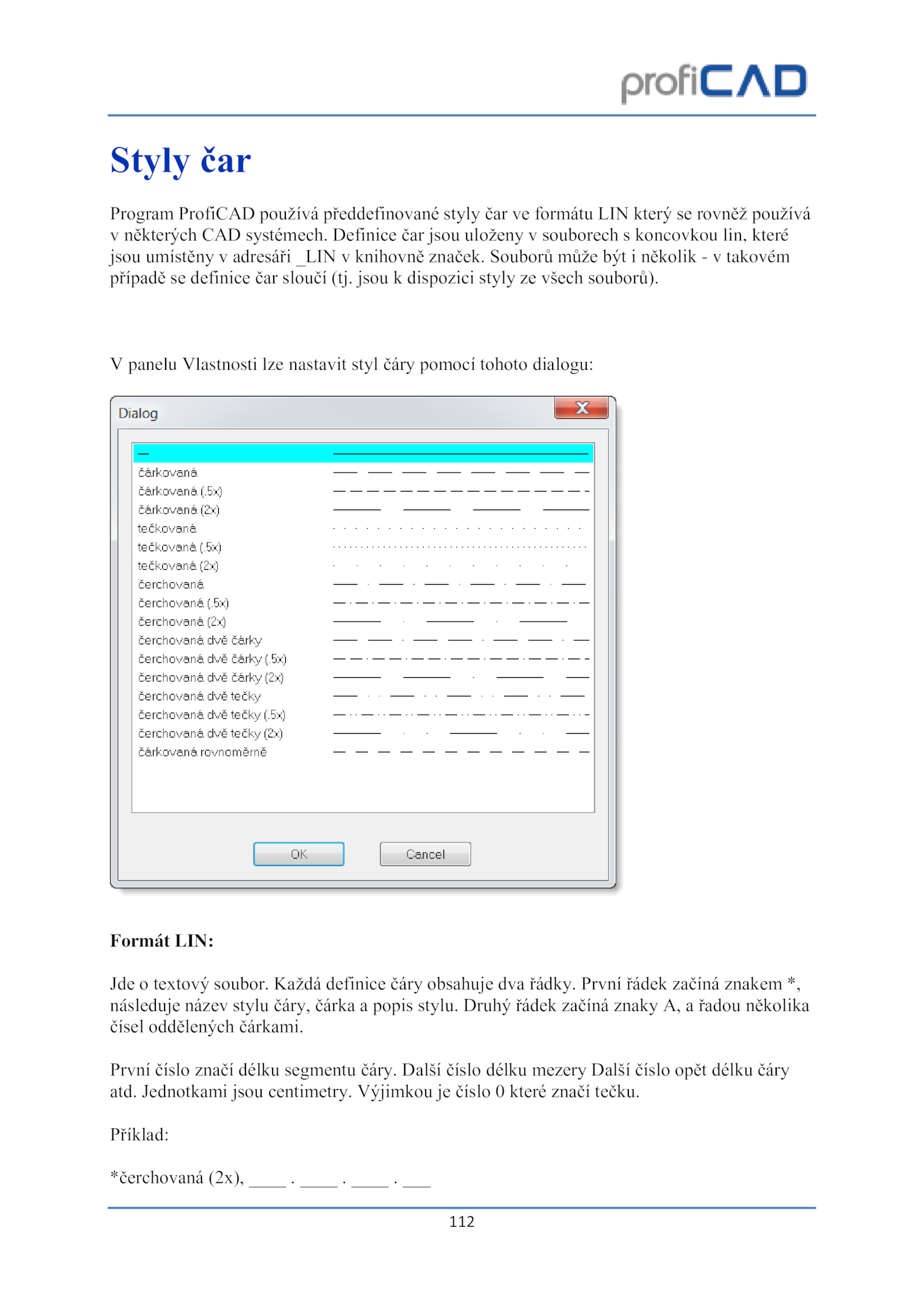

Každá definice čáry obsahuje dva řádky. V panelu Vlastnosti lze nastavit styl čáry pomocí tohoto dialogu: Formát LIN: Jde textový soubor. Jednotkami jsou centimetry. jsou dispozici styly všech souborů). Další číslo délku mezery Další číslo opět délku čáry atd. Druhý řádek začíná znaky řadou několika čísel oddělených čárkami. Souborů může být několik takovém případě definice čar sloučí (tj. Příklad: *čerchovaná (2x), ____ ____ ____ ___ . Výjimkou číslo které značí tečku.112 Styly čar Program ProfiCAD používá předdefinované styly čar formátu LIN který rovněž používá v některých CAD systémech. První číslo značí délku segmentu čáry. První řádek začíná znakem *, následuje název stylu čáry, čárka popis stylu. Definice čar jsou uloženy souborech koncovkou lin, které jsou umístěny adresáři _LIN knihovně značek
