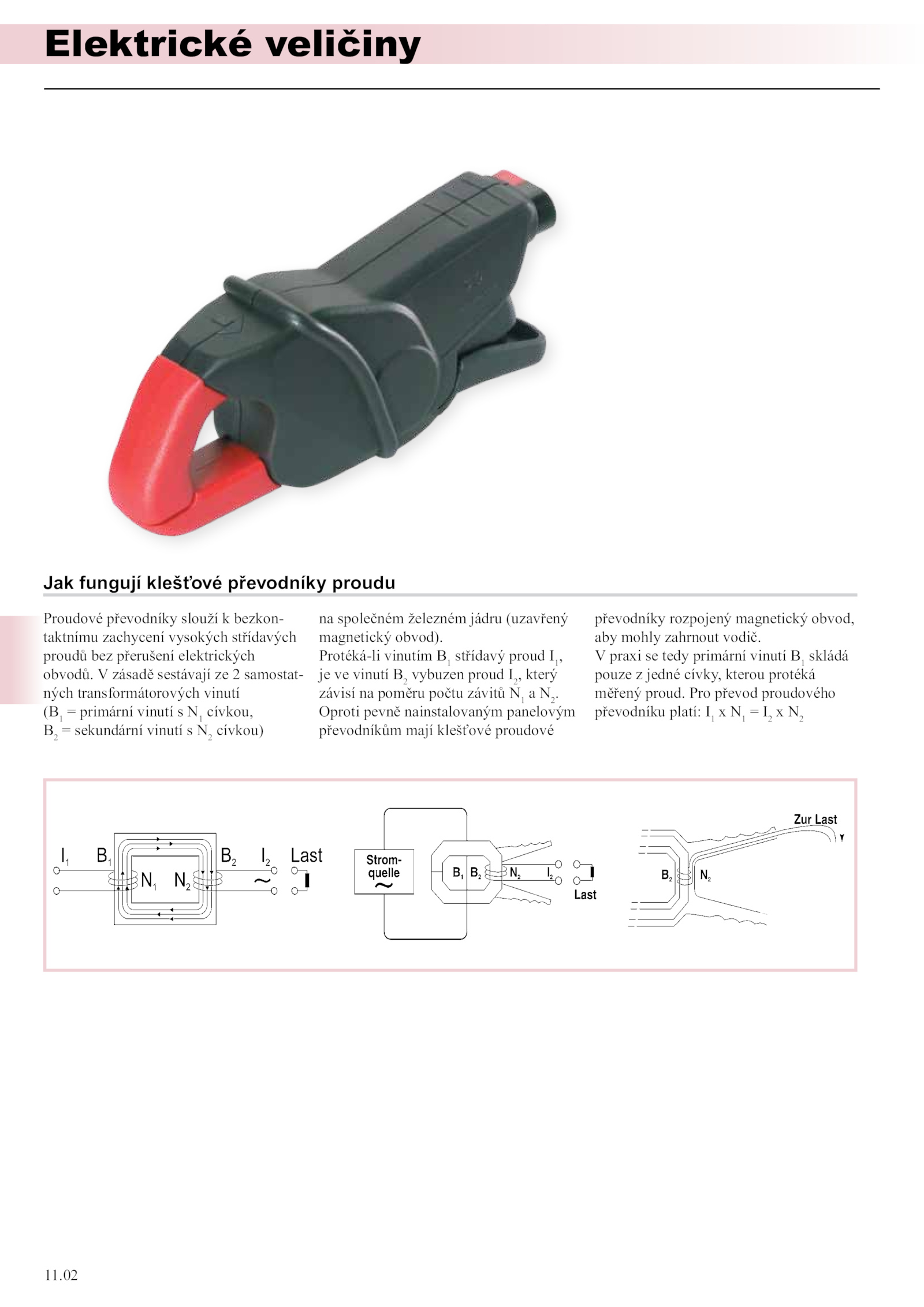

Oproti pevně nainstalovaným panelovým
převodníkům mají klešťové proudové
převodníky rozpojený magnetický obvod,
aby mohly zahrnout vodič. Pro převod proudového
převodníku platí: I1
x N1
= I2
x N2
.11.
Protéká-li vinutím B1
střídavý proud I1
,
je vinutí B2
vybuzen proud I2
, který
závisí poměru počtu závitů N1
a N2
.02
Elektrické veličiny
Jak fungují klešťové převodníky proudu
Proudové převodníky slouží bezkon-
taktnímu zachycení vysokých střídavých
proudů bez přerušení elektrických
obvodů. zásadě sestávají samostat-
ných transformátorových vinutí
(B1
= primární vinutí N1
cívkou,
B2
= sekundární vinutí N2
cívkou)
na společném železném jádru (uzavřený
magnetický obvod).
V praxi tedy primární vinutí B1
skládá
pouze jedné cívky, kterou protéká
měřený proud
