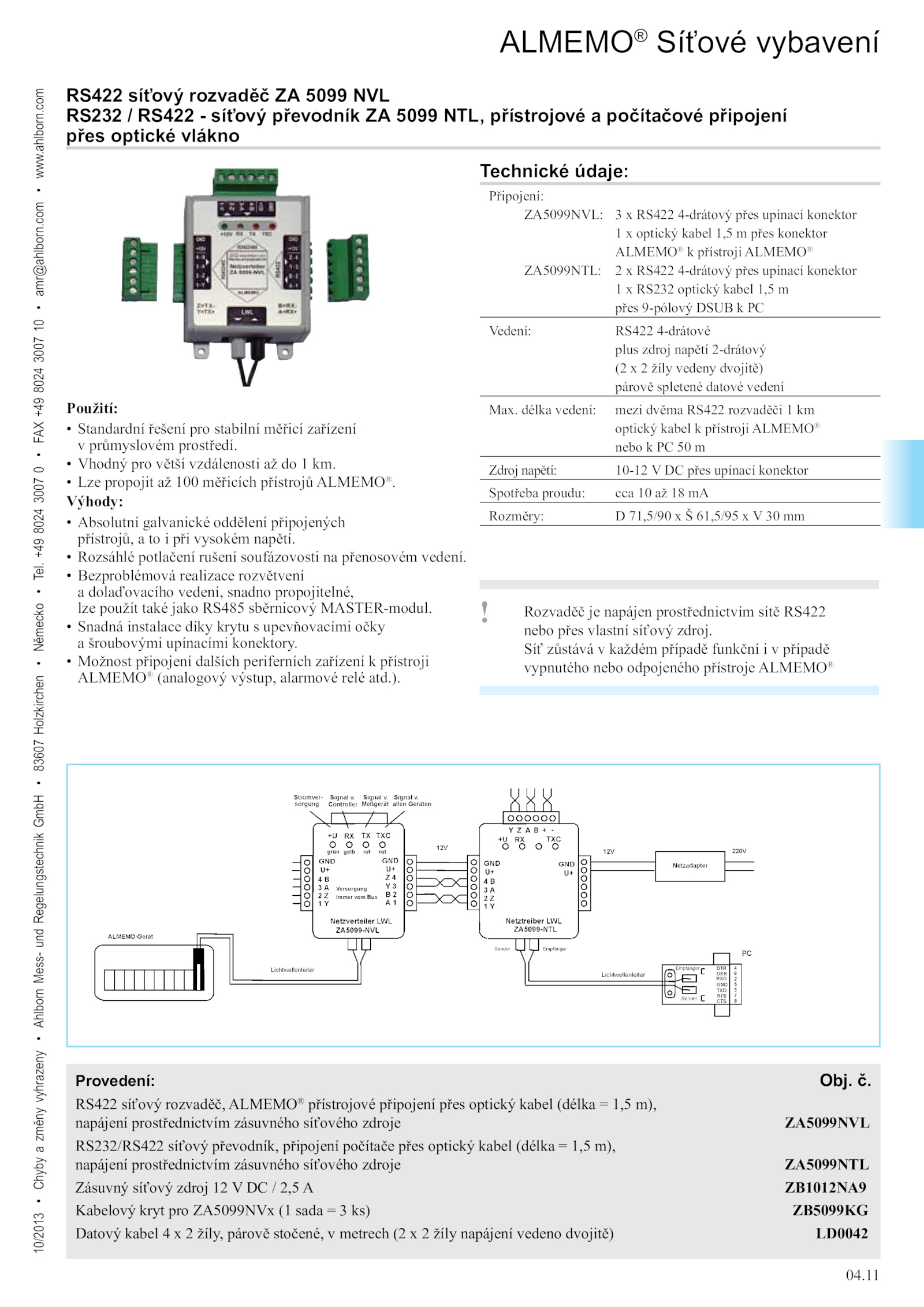

RS422 síťový rozvaděč 5099 NVL
RS232 RS422 síťový převodník 5099 NTL, přístrojové počítačové připojení
přes optické vlákno
Provedení: Obj.
Síť zůstává každém případě funkční případě
vypnutého nebo odpojeného přístroje ALMEMO®
. č.
Výhody:
• Absolutní galvanické oddělení připojených
přístrojů, při vysokém napětí.ALMEMO®
Síťové vybavení
04.
• Rozsáhlé potlačení rušení soufázovosti přenosovém vedení.
• Lze propojit 100 měřicích přístrojů ALMEMO®
.
• Bezproblémová realizace rozvětvení
a dolaďovacího vedení, snadno propojitelné,
lze použít také jako RS485 sběrnicový MASTER-modul. délka vedení: mezi dvěma RS422 rozvaděči km
optický kabel přístroji ALMEMO®
nebo m
Zdroj napětí: 10-12 přes upínací konektor
Spotřeba proudu: cca mA
Rozměry: 71,5/90 61,5/95 mm
! Rozvaděč napájen prostřednictvím sítě RS422
nebo přes vlastní síťový zdroj.
Technické údaje:
Připojení:
ZA5099NVL: RS422 4-drátový přes upínací konektor
optický kabel 1,5 přes konektor
ALMEMO®
k přístroji ALMEMO®
ZA5099NTL: RS422 4-drátový přes upínací konektor
RS232 optický kabel 1,5 m
přes 9-pólový DSUB PC
Vedení: RS422 4-drátové
plus zdroj napětí 2-drátový
žíly vedeny dvojitě)
párově spletené datové vedení
Max.
+49
8024
3007
0
FAX
+49
8024
3007
10
amr@ahlborn.
• Možnost připojení dalších periferních zařízení přístroji
ALMEMO®
(analogový výstup, alarmové relé atd.).
RS422 síťový rozvaděč, ALMEMO®
přístrojové připojení přes optický kabel (délka 1,5 m),
napájení prostřednictvím zásuvného síťového zdroje ZA5099NVL
RS232/RS422 síťový převodník, připojení počítače přes optický kabel (délka 1,5 m),
napájení prostřednictvím zásuvného síťového zdroje ZA5099NTL
Zásuvný síťový zdroj 2,5 ZB1012NA9
Kabelový kryt pro ZA5099NVx sada ks) ZB5099KG
Datový kabel žíly, párově stočené, metrech žíly napájení vedeno dvojitě) LD0042
Použití:
• Standardní řešení pro stabilní měřicí zařízení
v průmyslovém prostředí.
• Snadná instalace díky krytu upevňovacími očky
a šroubovými upínacími konektory.11
10/2013
Chyby
a
změny
vyhrazeny Ahlborn
Mess-
und
Regelungstechnik
GmbH
83607
Holzkirchen
Německo
Tel.com
www.
• Vhodný pro větší vzdálenosti km.ahlborn
