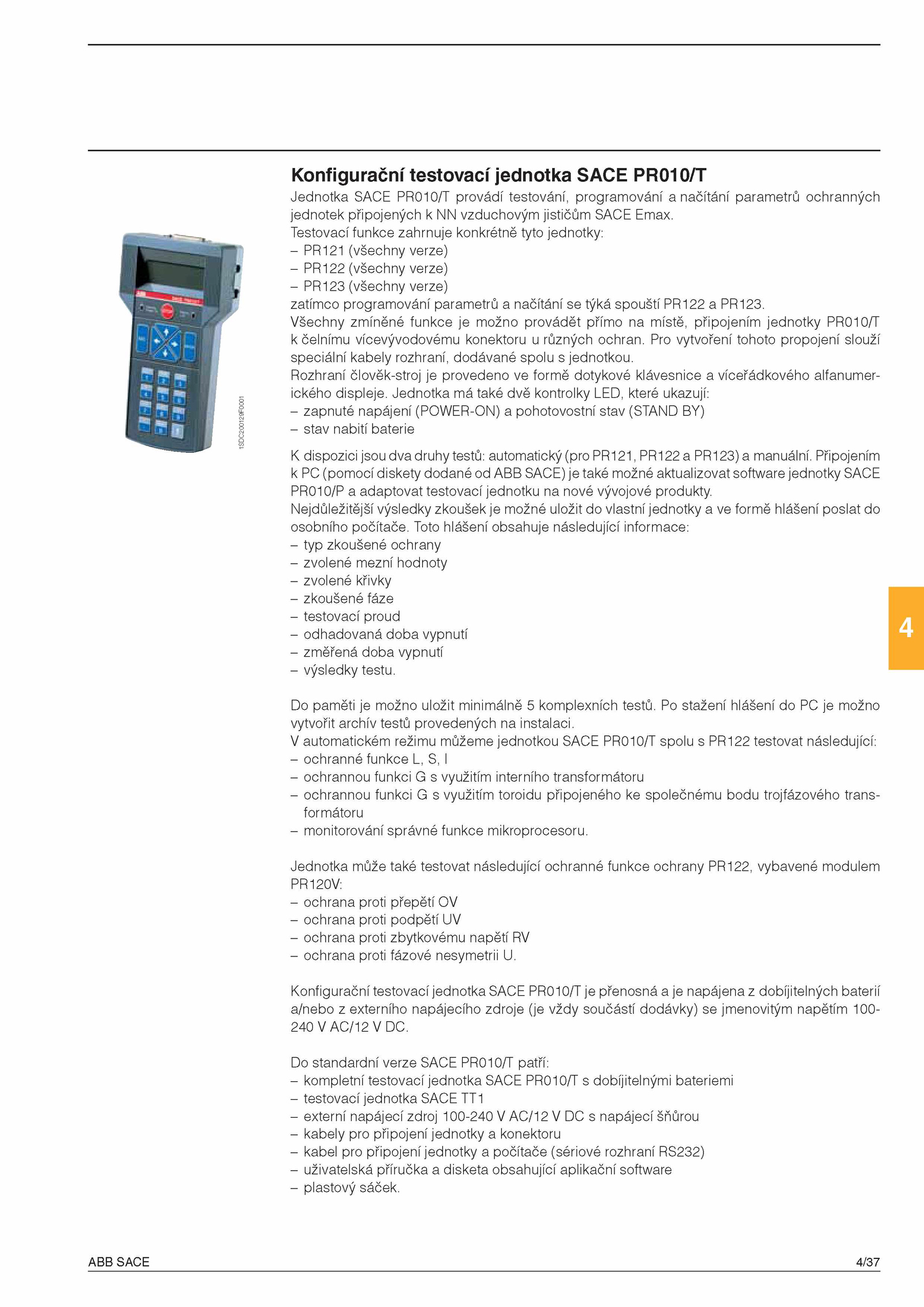

V autom atickém režimu můžeme jednotkou SACE PR010/T spolu PR122 testovat následující: - ochranné funkce I - ochrannou funkci využitím interního transformátoru - ochrannou funkci využitím toroidu připojeného společném bodu trojfázového trans formátoru - monitorování správné funkce mikroprocesoru. Toto hlášení obsahuje následující informace: - typ zkoušené ochrany - zvolené mezní hodnoty - zvolené křivky - zkoušené fáze - testovací proud - odhadovaná doba vypnutí - ěřená doba vypnutí - výsledky testu. Jednotka může také testovat následující ochranné funkce ochrany PR122, vybavené modulem PR120V: - ochrana proti přepětí OV - ochrana proti podpětí UV - ochrana proti zbytkovém napětí RV - ochrana proti fázové nesymetrii U. Jednotka také dvě kontrolky LED, které ukazují: - zapnuté napájení (POWER-ON) pohotovostní stav (STAND BY) - stav nabití baterie K dispozici jsou dva druhy testů: automatický (pro PR121, PR122 PR123) manuální. Konfigurační testovací jednotka SACE PR010/T přenosná napájena dobíjitelných baterií a/nebo externího napájecího zdroje (je vždy součástí dodávky) enovitým napětím 100 240 AC/12 DC. Pro vytvoření tohoto propojení slouží speciální kabely rozhraní, dodávané spolu jednotkou. A ABB SACE 4/37 .Konfigurační testovací jednotka SACE PR010/T Jednotka SACE PR010/T provádí testování, program ování načítání param etrů ochranných jednotek připojených vzduchovým jističům SACE Emax. Do paměti možno uložit minimálně kom plexních testů. Všechny íněné funkce možno provádět přímo místě, připojením jednotky PR010/T k čelnímu vícevývodovém konektoru různých ochran. Do standardní verze SACE PR010/T patří: - kom pletní testovací jednotka SACE PR010/T dobíjitelným bateriemi - testovací jednotka SACE TT1 - externí napájecí zdroj 100-240 AC/12 napájecí šňůrou - kabely pro připojení jednotky konektoru - kabel pro připojení jednotky počítače (sériové rozhraní RS232) - uživatelská příručka disketa obsahující aplikační software - plastový sáček. Připojením k (pom ocí diskety dodané ABB SACE) také možné aktualizovat software jednotky SACE PR010/P adaptovat testovací jednotku nové vývojové produkty Nejdůležitější výsledky zkoušek možné uložit vlastní jednotky formě hlášení poslat do osobního počítače. Testovací funkce zahrnuje konkrétně tyto jednotky: - PR121 (všechny verze) - PR122 (všechny verze) - PR123 (všechny verze) zatímco program ování param etrů načítání týká spouští PR122 PR123. Rozhraní člověk-stroj provedeno form dotykové klávesnice víceřádkového alfanum er ického displeje. stažení hlášení možno vytvořit archív testů provedených instalaci
