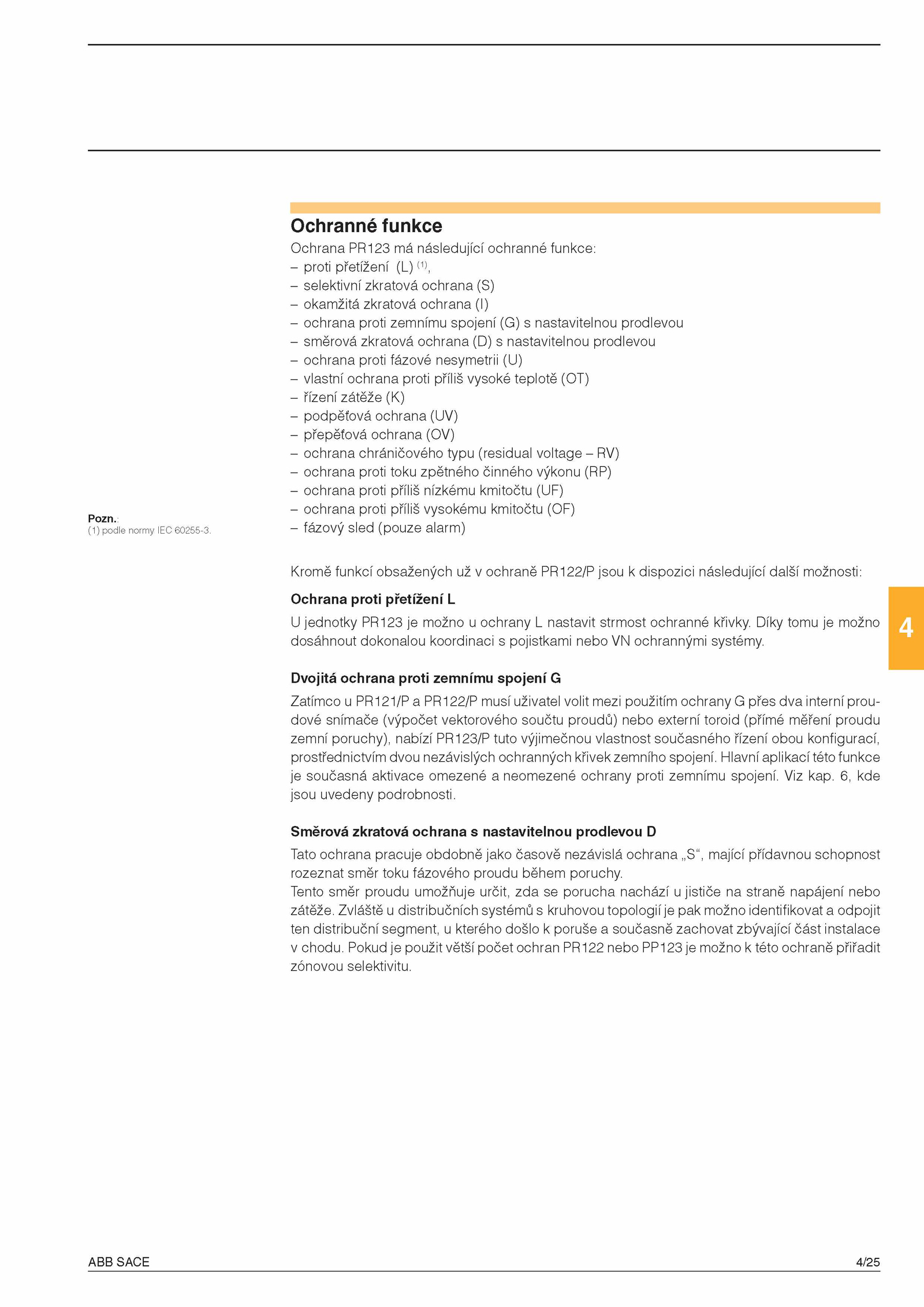

O chrana PR123 následující ochranné funkce: - proti přetížení (L) (1), - selektivní zkratová ochrana (S) - okam žitá zkratová ochrana (I) - ochrana proti zemnímu spojení (G) nastavitelnou prodlevou - směrová zkratová ochrana (D) nastavitelnou prodlevou - ochrana proti fázové nesymetrii (U) - vlastní ochrana proti příliš vysoké teplotě (OT) - řízení zátěže (K) - podpěťová ochrana (UV) - přepěťová ochrana (OV) - ochrana chráničového typu (residual voltage RV) - ochrana proti toku zpětného činného výkonu (RP) - ochrana proti příliš nízkému kmitočtu (UF) - ochrana proti příliš vysokém kmitočtu (OF) - fázový sled (pouze alarm) Kromě funkcí obsažených ochraně PR122/P jsou dispozici následující další možnosti: O tíž L U jednotky PR123 možno ochrany nastavit strm ost ochranné křivky. Tento směr proudu umožňuje určit, zda porucha nachází jističe straně napájení nebo zátěže. Díky tomu možno 4 dosáhnout dokonalou koordinaci pojistkami nebo ochranným systémy. ABB SACE 4/25 .Ochranné funkce Pozn. Hlavní aplikací této funkce je současná aktivace ezené neomezené ochrany proti zemnímu spojení. Zvláště distribučních systémů kruhovou topologií pak možno identifikovat odpojit ten distribuční segment, kterého došlo poruše současně zachovat zbývající část instalace v chodu. Viz kap. D jitá G Zatímco PR121/P PR122/P musí uživatel volit mezi použitím ochrany přes dva interní prou­ dové snímače (výpočet vektorového součtu proudů) nebo externí toroid (přímé měření proudu zemní poruchy), nabízí PR123/P tuto výjim ečnou vlastnost současného řízení obou konfigurací, prostřednictvím dvou nezávislých ochranných křivek zemního spojení. Pokud použit větší počet ochran PR122 nebo PP123 možno této ochraně přiřadit zónovou selektivitu. S ite D Tato ochrana pracuje obdobně jako časově nezávislá ochrana mající přídavnou schopnost rozeznat směr toku fázového proudu během poruchy.: (1 IEC . kde jsou uvedeny podrobnosti
