Vzduchové jističe Emax získaly certifikaci a mají plné oprávnění k tomu, aby se přiřadily k funkční výrobkové kategorii Protect IT. Tyto jističe vytváří kombinaci s asi 700 distribučními rozváděči řad ArTu Ma ArTu K. Umožňují takto sestavení kompletních rozváděčů pomocí prvků majících certifikaci Industrial IT. Jističe Tmax, Isomax a Emax je možno začlenit do konfigurovatelných výrobků ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 49 z 346

Zobrazení indexu knihy

Jak získat tento dokument?

Poznámky redaktora

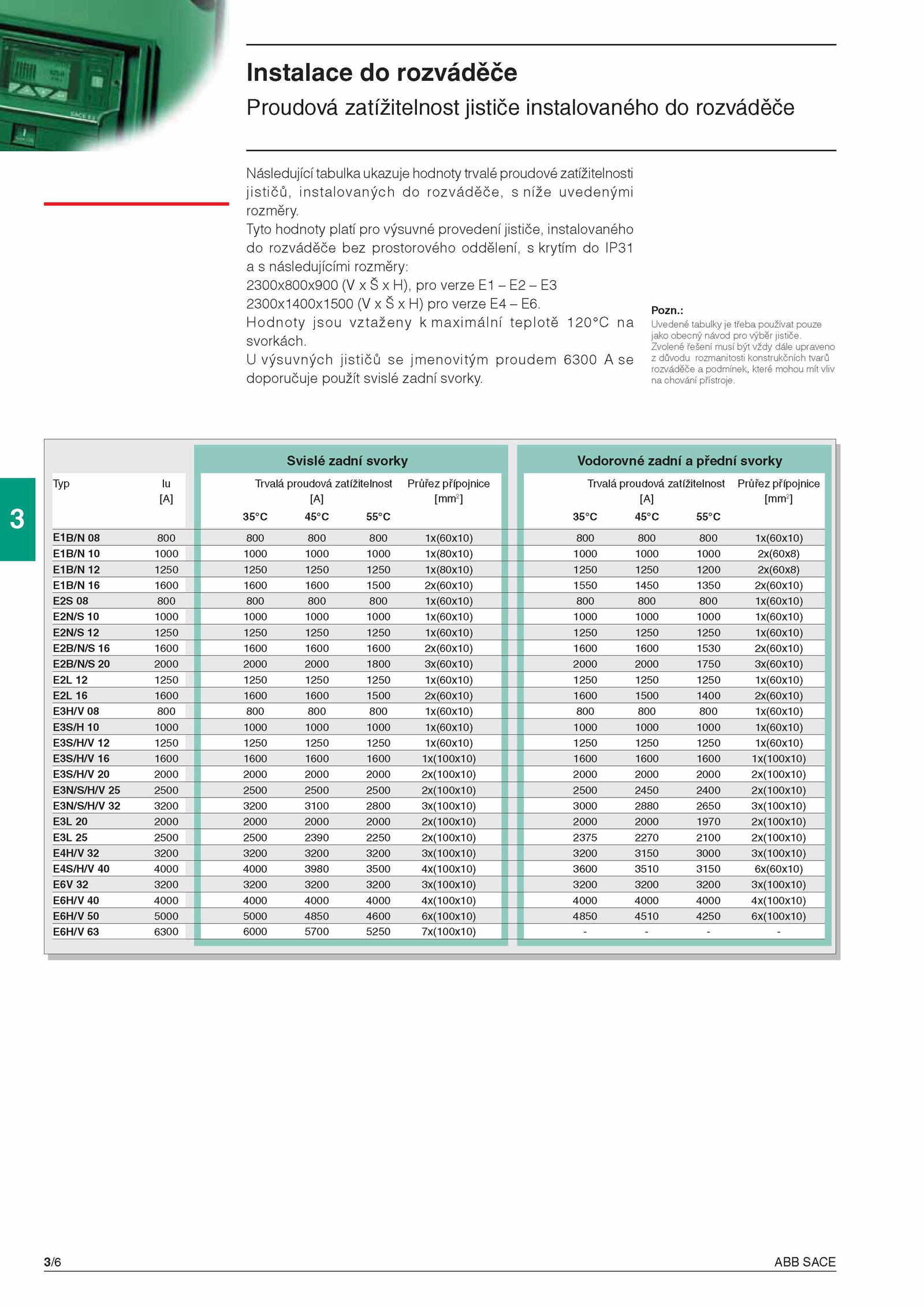

Pozn.Instalace rozváděče Proudová zatížitelnost jističe instalovaného rozváděče Následující tabulka ukazuje hodnoty trvalé proudové zatížitelnosti jis tič níže i rozm ěry Tyto hodnoty platí pro výsuvné provedení jističe, instalovaného do rozváděče bez prostorového oddělení, krytím IP31 a následujícími rozměry: 2300x800x900 H), pro verze E3 2300x1400x1500 pro verze E6.: U tře pouze ja jis tič . H 120°C na svorkách. 3 Svislé zadní svorky Vodorovné zadní přední svorky Typ Iu [A] Trvalá proudová zatížitelnost Průřez přípojnice [A] [mm2] 35°C 45°C 55°C Trvalá proudová zatížitelnost [A] 35°C 45°C 55°C Průřez přípojnice [mm2] E1B/N 800 800 800 800 1x(60x10) 800 800 800 1x(60x10) E1B/N 1000 1000 1000 1000 1x(80x10) 1000 1000 1000 2x(60x8) E1B/N 1250 1250 1250 1250 1x(80x10) 1250 1250 1200 2x(60x8) E1B/N 1600 1600 1600 1500 2x(60x10) 1550 1450 1350 2x(60x10) E2S 800 800 800 800 1x(60x10) 800 800 800 1x(60x10) E2N/S 1000 1000 1000 1000 1x(60x10) 1000 1000 1000 1x(60x10) E2N/S 1250 1250 1250 1250 1x(60x10) 1250 1250 1250 1x(60x10) E2B/N/S 1600 1600 1600 1600 2x(60x10) 1600 1600 1530 2x(60x10) E2B/N/S 2000 2000 2000 1800 3x(60x10) 2000 2000 1750 3x(60x10) E2L 1250 1250 1250 1250 1x(60x10) 1250 1250 1250 1x(60x10) E2L 1600 1600 1600 1500 2x(60x10) 1600 1500 1400 2x(60x10) E3H/V 800 800 800 800 1x(60x10) 800 800 800 1x(60x10) E3S/H 1000 1000 1000 1000 1x(60x10) 1000 1000 1000 1x(60x10) E3S/H/V 1250 1250 1250 1250 1x(60x10) 1250 1250 1250 1x(60x10) E3S/H/V 1600 1600 1600 1600 1x(100x10) 1600 1600 1600 1x(100x10) E3S/H/V 2000 2000 2000 2000 2x(100x10) 2000 2000 2000 2x(100x10) E3N/S/H/V 2500 2500 2500 2500 2x(100x10) 2500 2450 2400 2x(100x10) E3N/S/H/V 3200 3200 3100 2800 3x(100x10) 3000 2880 2650 3x(100x10) E3L 2000 2000 2000 2000 2x(100x10) 2000 2000 1970 2x(100x10) E3L 2500 2500 2390 2250 2x(100x10) 2375 2270 2100 2x(100x10) E4H/V 3200 3200 3200 3200 3x(100x10) 3200 3150 3000 3x(100x10) E4S/H/V 4000 4000 3980 3500 4x(100x10) 3600 3510 3150 6x(60x10) E6V 3200 3200 3200 3200 3x(100x10) 3200 3200 3200 3x(100x10) E6H/V 4000 4000 4000 4000 4x(100x10) 4000 4000 4000 4x(100x10) E6H/V 5000 5000 4850 4600 6x(100x10) 4850 4510 4250 6x(100x10) E6H/V 6300 6000 5700 5250 7x(100x10) - 3/6 ABB SACE . U jis tič itý 6300 se doporučuje použít svislé zadní svorky. Z usí o z ito sti tru tvarů ro které liv n řís tro
