Vzduchové jističe Emax získaly certifikaci a mají plné oprávnění k tomu, aby se přiřadily k funkční výrobkové kategorii Protect IT. Tyto jističe vytváří kombinaci s asi 700 distribučními rozváděči řad ArTu Ma ArTu K. Umožňují takto sestavení kompletních rozváděčů pomocí prvků majících certifikaci Industrial IT. Jističe Tmax, Isomax a Emax je možno začlenit do konfigurovatelných výrobků ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 34 z 346







Poznámky redaktora

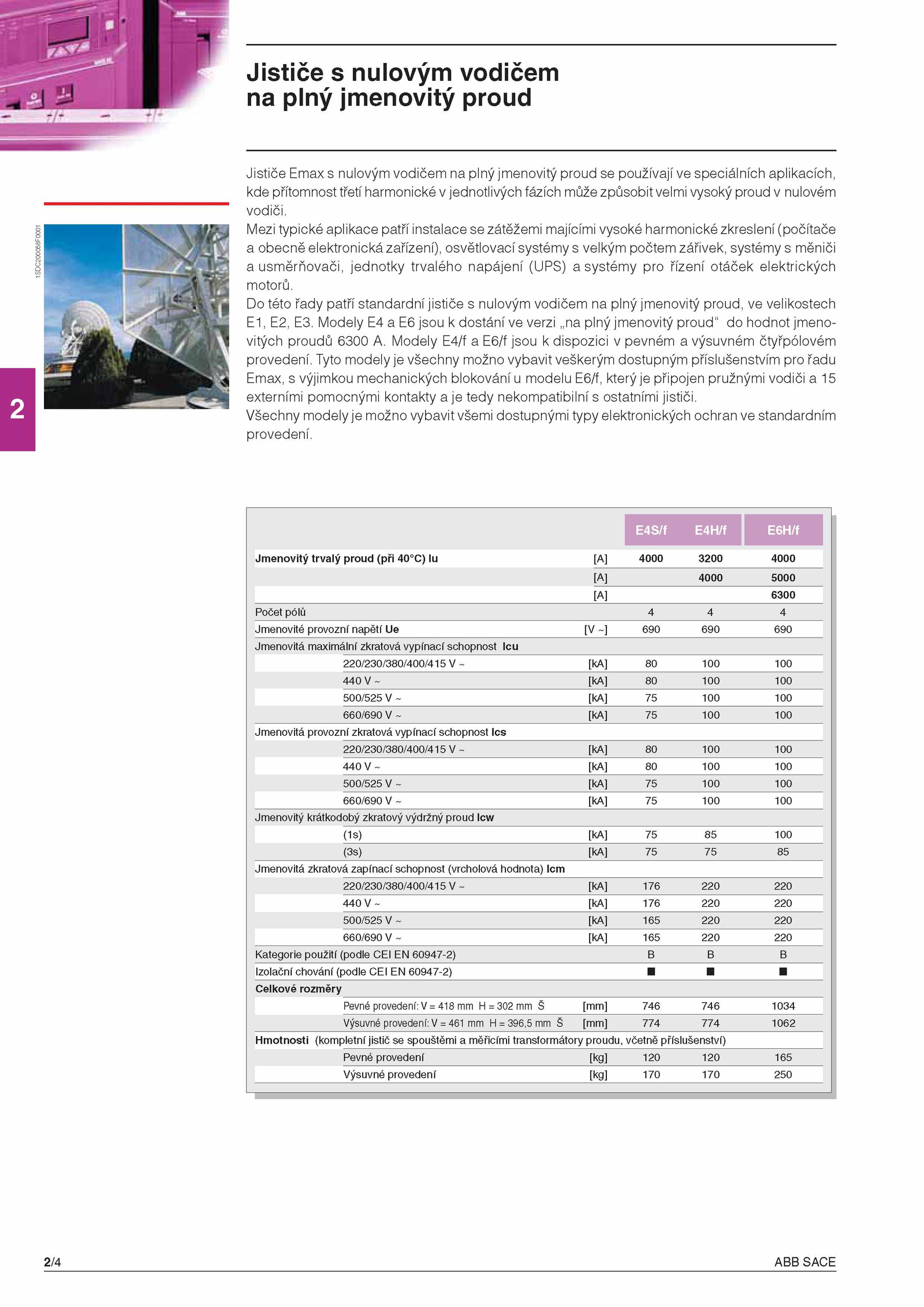

Všechny odely možno vybavit všemi dostupným typy elektronických ochran standardním provedení. Mezi typické aplikace patří instalace zátěžemi majícími vysoké harm onické zkreslení (počítače a obecně elektronická zařízení), osvětlovací systém velkým počtem zářivek, systémy měniči a usm ěrňovači, jednotky trvalého napájení (UPS) systém pro řízení otáček elektrických motorů. Do této řady patří standardní jističe nulovým vodičem plný enovitý proud, velikostech E1, E2, E3. E /f Jmenovitý trvalý proud (při 40°C) [A] 4000 3200 4000 [A] 4000 5000 [A] 6300 Počet pólů 4 Jmenovité provozní napětí 690 690 690 Jmenovitá maximální zkratová vypínací schopnost Icu 220/230/380/400/415 [kA] 100 100 440 [kA] 100 100 500/525 [kA] 100 100 660/690 [kA] 100 100 Jmenovitá provozní zkratová vypínací schopnost Ics 220/230/380/400/415 [kA] 100 100 440 [kA] 100 100 500/525 [kA] 100 100 660/690 [kA] 100 100 Jmenovitý krátkodobý zkratový výdržný proud Icw (1s) [kA] 100 (3s) [kA] 85 Jmenovitá zkratová zapínací schopnost (vrcholová hodnota) Icm 220/230/380/400/415 [kA] 176 220 220 440 [kA] 176 220 220 500/525 [kA] 165 220 220 660/690 [kA] 165 220 220 Kategorie použití (podle CEI 60947-2) B Izolační chování (podle CEI 60947-2) ■ Celkové rozměry Pevné provedení: 418 302 [mm] 746 746 1034 Výsuvné provedení: 461 396,5 [mm] 774 774 1062 Hmotnosti (kompletní jistič spouštěmi měřicími transformátory proudu, včetně příslušenství) Pevné provedení [kg] 120 120 165 Výsuvné provedení [kg] 170 170 250 2/4 ABB SACE . Tyto odely všechny možno vybavit veškerým dostupným příslušenstvím pro řadu Emax, výjimkou echanických blokování modelu E6/f, který připojen pružnými vodiči 15 externími pom ocným kontakty tedy nekom patibilní ostatními jističi. odely jsou dostání verzi „na plný enovitý ud“ hodnot eno­ vitých proudů 6300 odely E4/f E6/f jsou dispozici pevném výsuvném čtyřpólovém provedení.1SDC200058F0001 2 Jističe nulovým vodičem na plný jmenovitý proud Jističe Emax nulovým vodičem plný enovitý proud používají speciálních aplikacích, kde přítomnost třetí harmonické jednotlivých fázích může způsobit velmi vysoký proud nulovém vodiči
