Vzduchové jističe Emax získaly certifikaci a mají plné oprávnění k tomu, aby se přiřadily k funkční výrobkové kategorii Protect IT. Tyto jističe vytváří kombinaci s asi 700 distribučními rozváděči řad ArTu Ma ArTu K. Umožňují takto sestavení kompletních rozváděčů pomocí prvků majících certifikaci Industrial IT. Jističe Tmax, Isomax a Emax je možno začlenit do konfigurovatelných výrobků ...

Vydal: ABB s.r.o, ELSYNN Autor: ABB ELSYnn

Strana 205 z 346

Zobrazení indexu knihy
Jak získat tento dokument?
Bezplatně objednat aktuální papírový katalog Vzduchových jističů ABB zde!






Poznámky redaktora

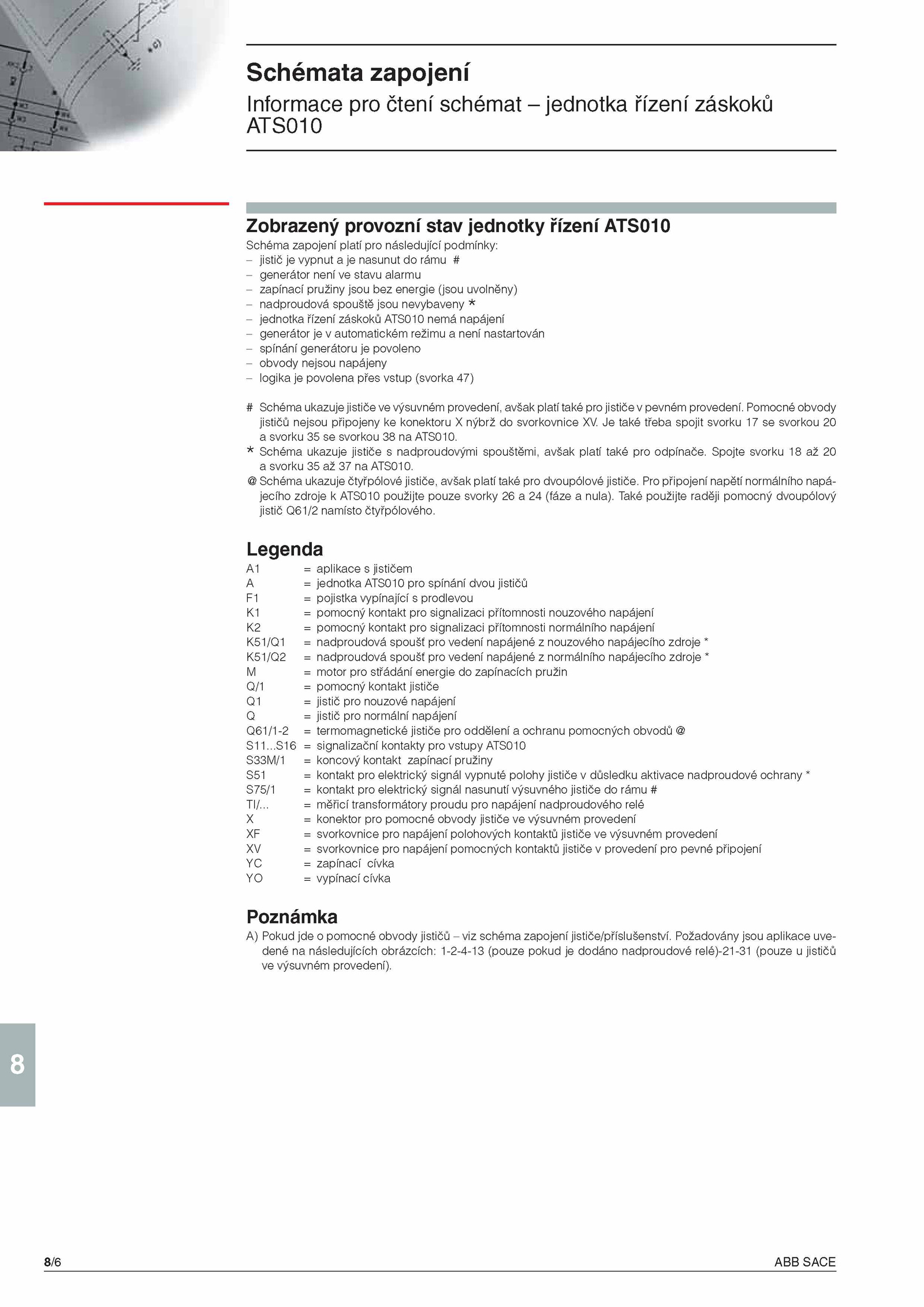

Schémata zapojení Informace pro čtení schémat jednotka řízení záskoků ATS010 Zobrazený provozní stav jednotky řízení ATS010 Schéma zapojení platí pro následující podmínky: - jistič vypnut nasunut rámu # - generátor není stavu alarmu - zapínací pružiny jsou bez energie (jsou uvolněny) - nadproudová spouště jsou nevybaveny * - jednotka řízení záskoků ATS010 nemá napájení - generátor automatickém režimu není nastartován - spínání generátoru povoleno - obvody nejsou napájeny - logika povolena přes vstup (svorka 47) # Schéma ukazuje jističe výsuvném provedení, avšak platí také pro jističe pevném provedení. * Schéma ukazuje jističe nadproudovými spouštěmi, avšak platí také pro odpínače.S16 signalizační kontakty pro vstupy ATS010 S33M/1 koncový kontakt zapínací pružiny S51 kontakt pro elektrický signál vypnuté polohy jističe důsledku aktivace nadproudové ochrany * S75/1 kontakt pro elektrický signál nasunutí výsuvného jističe rámu # TI/. Také použijte raději pomocný dvoupólový jistič Q61/2 namísto čtyřpólového. 8 8/6 ABB SACE .. @ Schéma ukazuje čtyřpólové jističe, avšak platí také pro dvoupólové jističe. Pro připojení napětí normálního napá­ jecího zdroje ATS010 použijte pouze svorky (fáze nula). Spojte svorku 20 a svorku ATS010.. měřicí transformátory proudu pro napájení nadproudového relé X konektor pro pomocné obvody jističe výsuvném provedení XF svorkovnice pro napájení polohových kontaktů jističe výsuvnémprovedení XV svorkovnice pro napájení pomocných kontaktů jističe provedení pro pevné připojení YC zapínací cívka YO vypínací cívka Poznámka A) Pokud jde pomocné obvody jističů viz schéma zapojení jističe/příslušenství.. Pomocné obvody jističů nejsou připojeny konektoru nýbrž svorkovnice XV. také třeba spojit svorku svorkou 20 a svorku svorkou ATS010. Legenda A1 aplikace jističem A jednotka ATS010 pro spínání dvou jističů F1 pojistka vypínající prodlevou K1 pomocný kontakt pro signalizaci přítomnosti nouzového napájení K2 pomocný kontakt pro signalizaci přítomnosti normálního napájení K51/Q1 nadproudová spoušť pro vedení napájené nouzového napájecího zdroje * K51/Q2 nadproudová spoušť pro vedení napájené normálního napájecího zdroje * M motor pro střádání energie zapínacích pružin Q/1 pomocný kontakt jističe Q1 jistič pro nouzové napájení Q jistič pro normální napájení Q61/1-2 termomagnetické jističe pro oddělení ochranu pomocných obvodů @ S11. Požadovány jsou aplikace uve­ dené následujících obrázcích: 1-2-4-13 (pouze pokud dodáno nadproudové relé)-21-31 (pouze jističů ve výsuvném provedení).
