Vzduchové jističe Emax získaly certifikaci a mají plné oprávnění k tomu, aby se přiřadily k funkční výrobkové kategorii Protect IT. Tyto jističe vytváří kombinaci s asi 700 distribučními rozváděči řad ArTu Ma ArTu K. Umožňují takto sestavení kompletních rozváděčů pomocí prvků majících certifikaci Industrial IT. Jističe Tmax, Isomax a Emax je možno začlenit do konfigurovatelných výrobků ...

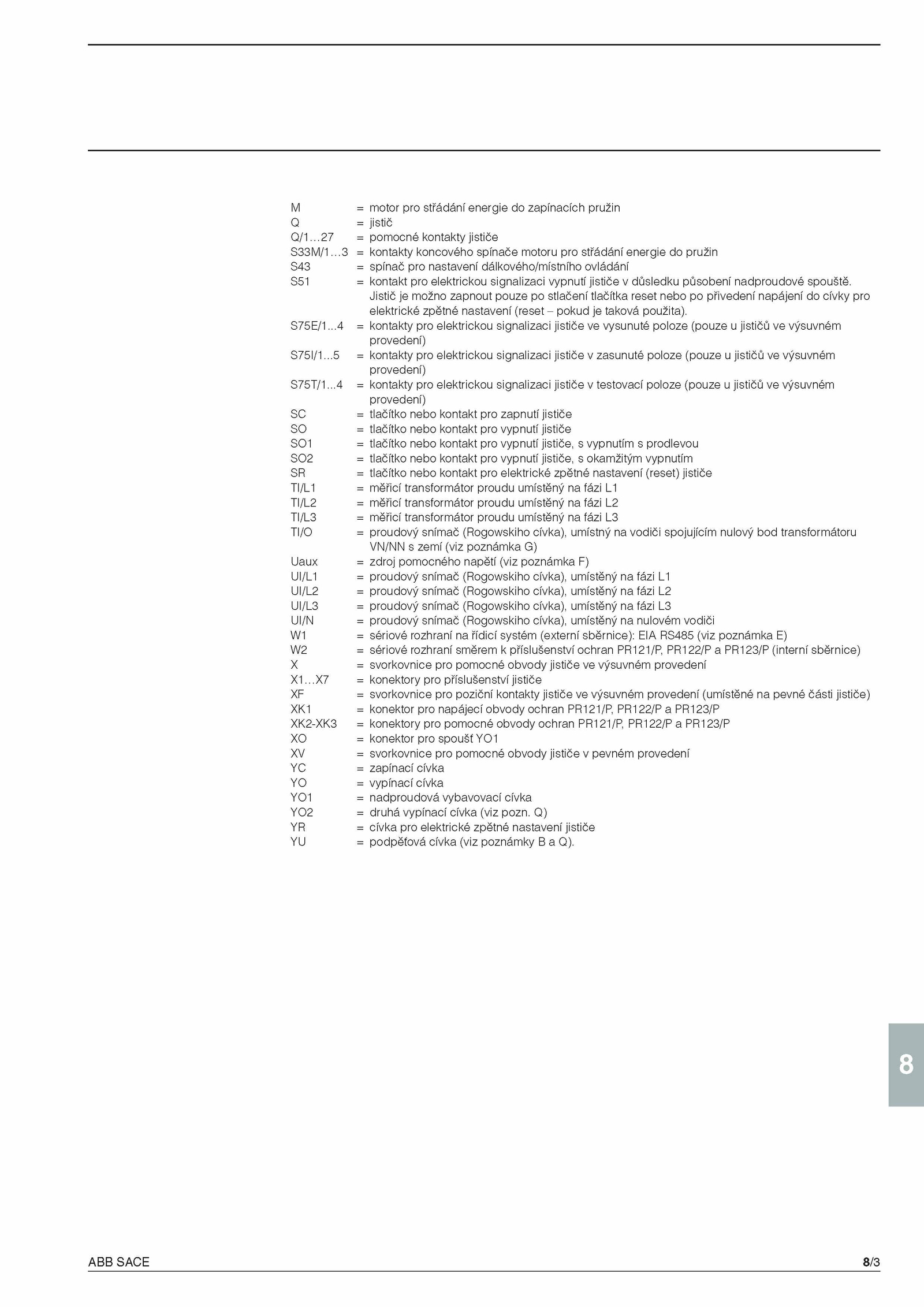

...27 pomocné kontakty jističe
S33M/1.5 kontakty pro elektrickou signalizaci jističe zasunuté poloze (pouze jističů výsuvném
provedení)
S75T/1...X7 konektory pro příslušenství jističe
XF svorkovnice pro poziční kontakty jističe výsuvném provedení (umístěné pevné části jističe)
XK1 konektor pro napájecí obvody ochran PR121/P, PR122/P PR123/P
XK2-XK3 konektory pro pomocné obvody ochran PR121/P, PR122/P PR123/P
XO konektor pro spoušť YO1
XV svorkovnice pro pomocné obvody jističe pevném provedení
YC zapínací cívka
YO vypínací cívka
YO1 nadproudová vybavovací cívka
YO2 druhá vypínací cívka (viz pozn. Q)
YR cívka pro elektrické zpětné nastavení jističe
YU podpěťová cívka (viz poznámky Q)..
8
ABB SACE 8/3
.
Jistič možno zapnout pouze stlačení tlačítka reset nebo přivedení napájení cívky pro
elektrické zpětné nastavení (reset pokud taková použita)...4 kontakty pro elektrickou signalizaci jističe testovací poloze (pouze jističů výsuvném
provedení)
SC tlačítko nebo kontakt pro zapnutí jističe
SO tlačítko nebo kontakt pro vypnutí jističe
501 tlačítko nebo kontakt pro vypnutí jističe, vypnutím prodlevou
5 tlačítko nebo kontakt pro vypnutí jističe, okamžitým vypnutím
SR tlačítko nebo kontakt pro elektrické zpětné nastavení (reset) jističe
TI/L1 měřicí transformátor proudu umístěný fázi L1
TI/L2 měřicí transformátor proudu umístěný fázi L2
TI/L3 měřicí transformátor proudu umístěný fázi L3
TI/O proudový snímač (Rogowskiho cívka), umístný vodiči spojujícím nulový bod transformátoru
VN/NN zemí (viz poznámka G)
Uaux zdroj pomocného napětí (viz poznámka F)
UI/L1 proudový snímač (Rogowskiho cívka), umístěný fázi L1
UI/L2 proudový snímač (Rogowskiho cívka), umístěný fázi L2
UI/L3 proudový snímač (Rogowskiho cívka), umístěný fázi L3
UI/N proudový snímač (Rogowskiho cívka), umístěný nulovém vodiči
W1 sériové rozhraní řídicí systém (externí sběrnice): EIA RS485 (viz poznámka E)
W2 sériové rozhraní směrem příslušenství ochran PR121/P, PR122/P PR123/P (interní sběrnice)
X svorkovnice pro pomocné obvody jističe výsuvném provedení
X1.motor pro střádání energie zapínacích pružin
Q jistič
Q/1..
S75E/1.3 kontakty koncového spínače motoru pro střádání energie pružin
S43 spínač pro nastavení dálkového/místního ovládání
S51 kontakt pro elektrickou signalizaci vypnutí jističe důsledku působení nadproudové spouště..4 kontakty pro elektrickou signalizaci jističe vysunuté poloze (pouze jističů výsuvném
provedení)
S75I/1..
