S800PV nabízí vyšší hodnotu. ■ Vyšší komfort Kompaktní a modulární, s vzájemně zaměnitelnýmipřipojovacími svorkami pro různé způsoby připojení. ■ Více příslušenství Jednoduché objednávání, jednoduchá instalace ...

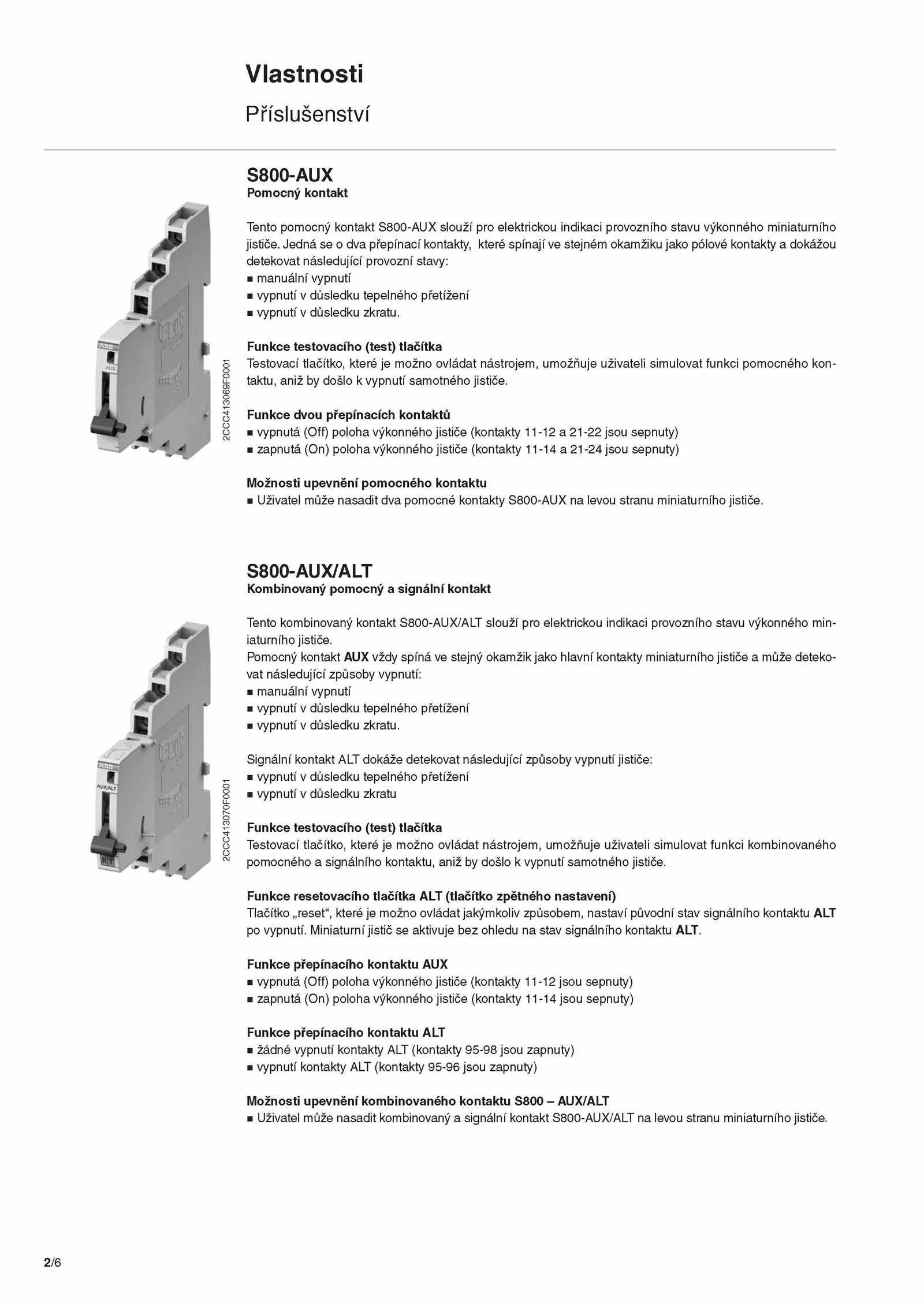

Vlastnosti
Příslušenství
S800-AUX
Pomocný kontakt
Tento pomocný kontakt S800-AUX slouží pro elektrickou indikaci provozního stavu výkonného miniaturního
jističe.
Funkce přepínacího kontaktu AUX
■ vypnutá (Off) poloha výkonného jističe (kontakty 11-12 jsou sepnuty)
■ zapnutá (On) poloha výkonného jističe (kontakty 11-14 jsou sepnuty)
Funkce přepínacího kontaktu ALT
■ žádné vypnutí kontakty ALT (kontakty 95-98 jsou zapnuty)
■ vypnutí kontakty ALT (kontakty 95-96 jsou zapnuty)
Možnosti upevnění kombinovaného kontaktu S800 AUX/ALT
■ Uživatel může nasadit kombinovaný signální kontakt S800-AUX/ALT levou stranu miniaturního jističe. Miniaturní jistič aktivuje bez ohledu stav signálního kontaktu ALT.
Funkce dvou přepínacích kontaktů
■ vypnutá (Off) poloha výkonného jističe (kontakty 11-12 21-22 jsou sepnuty)
■ zapnutá (On) poloha výkonného jističe (kontakty 11-14 21-24 jsou sepnuty)
Možnosti upevnění pomocného kontaktu
■ Uživatel může nasadit dva pomocné kontakty S800-AUX levou stranu miniaturního jističe.
Funkce testovacího (test) tlačítka
Testovací tlačítko, které možno ovládat nástrojem, umožňuje uživateli simulovat funkci pomocného kon
taktu, aniž došlo vypnutí samotného jističe.
2/6
.
S800-AUX/ALT
Kombinovaný pomocný signální kontakt
Tento kombinovaný kontakt S800-AUX/ALT slouží pro elektrickou indikaci provozního stavu výkonného min
iaturního jističe. Jedná dva přepínací kontakty, které spínají stejném okamžiku jako pólové kontakty dokážou
detekovat následující provozní stavy:
■ manuální vypnutí
■ vypnutí důsledku tepelného přetížení
■ vypnutí důsledku zkratu.
Pomocný kontakt AUX vždy spíná stejný okamžik jako hlavní kontakty miniaturního jističe může deteko
vat následující způsoby vypnutí:
■ manuální vypnutí
■ vypnutí důsledku tepelného přetížení
■ vypnutí důsledku zkratu.
Funkce resetovacího tlačítka ALT (tlačítko zpětného nastavení)
Tlačítko „reset“, které možno ovládat jakýmkoliv způsobem, nastaví původní stav signálního kontaktu ALT
po vypnutí.
Signální kontakt ALT dokáže detekovat následující způsoby vypnutí jističe:
■ vypnutí důsledku tepelného přetížení
■ vypnutí důsledku zkratu
Funkce testovacího (test) tlačítka
Testovací tlačítko, které možno ovládat nástrojem, umožňuje uživateli simulovat funkci kombinovaného
pomocného signálního kontaktu, aniž došlo vypnutí samotného jističe
