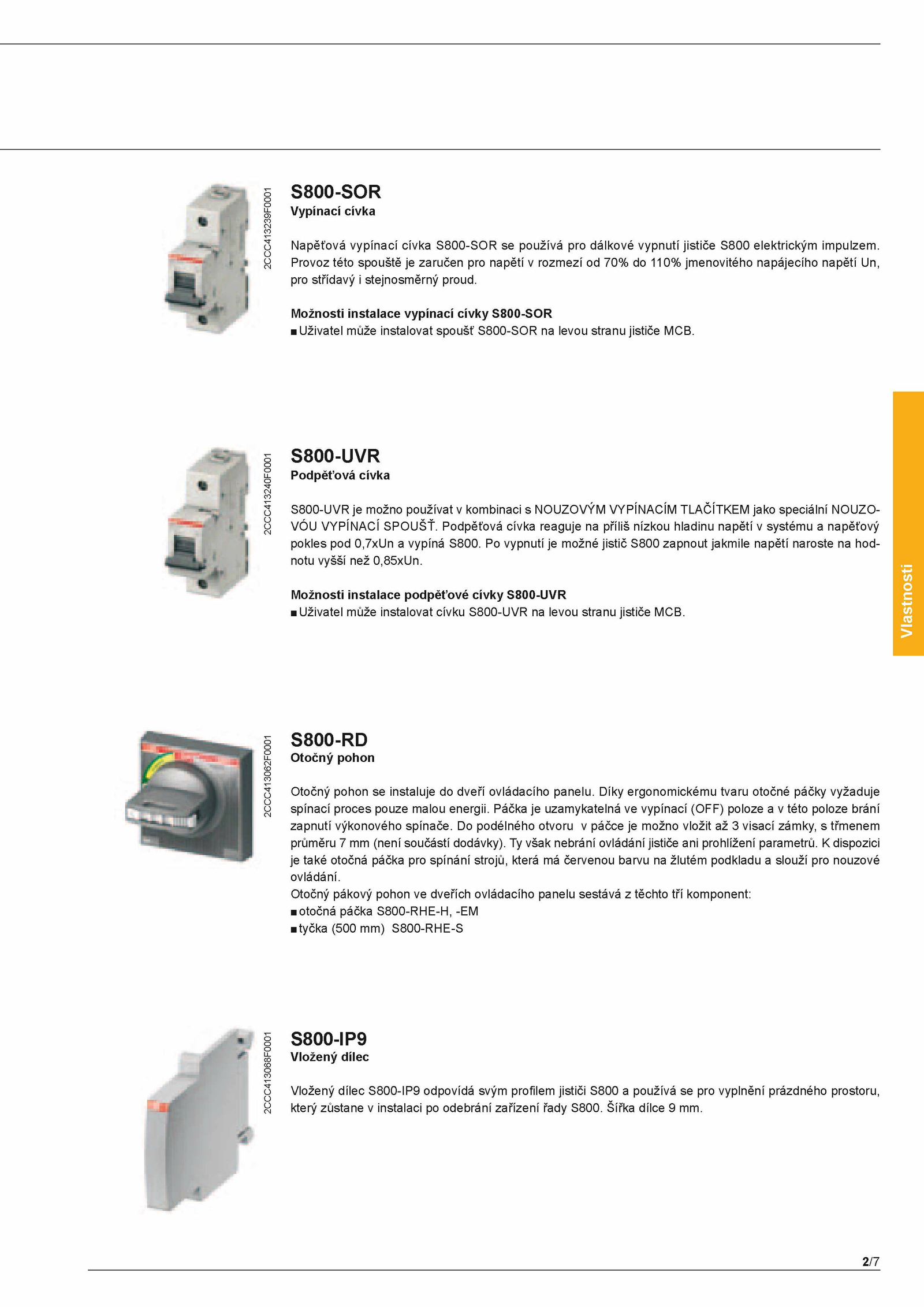

M ožnosti instalace podpěťové cívky S800-UVR ■ Uživatel může instalovat cívku S800-UVR levou stranu jističe MCB. Díky ergonomickému tvaru otočné páčky vyžaduje spínací proces pouze malou energii. S800-RD O točný pohon Otočný pohon instaluje dveří ovládacího panelu. Provoz této spouště zaručen pro napětí rozmezí 70% 110% jmenovitého napájecího napětí Un, pro střídavý stejnosměrný proud. dispozici je také otočná páčka pro spínání strojů, která červenou barvu žlutém podkladu slouží pro nouzové ovládání. Šířka dílce mm. Podpěťová cívka reaguje příliš nízkou hladinu napětí systému napěťový pokles pod 0,7xUn vypíná S800.S800-SOR Vypínací cívka Napěťová vypínací cívka S800-SOR používá pro dálkové vypnutí jističe S800 elektrickým impulzem. S800-UVR Podpěťová cívka S800-UVR možno používat kombinaci NOUZOVÝM VYPÍNACÍM TLAČÍTKEM jako speciální NOUZO- VÓU VYPÍNACÍ SPOUŠŤ. Otočný pákový pohon dveřích ovládacího panelu sestává těchto tří komponent: ■ otočná páčka S800-RHE-H, -EM ■tyčka (500 mm) S800-RHE-S 8 S800-IP9o ■r Vložený dílec O CO 3 Vložený dílec S800-IP9 odpovídá svým profilem jističi S800 používá pro vyplnění prázdného prostoru, & který zůstane instalaci odebrání zařízení řady S800. podélného otvoru páčce možno vložit visací zámky, třmenem průměru (není součástí dodávky). M ožnosti instalace vypínací cívky S800-SÚR ■ Uživatel může instalovat spoušť S800-SOR levou stranu jističe MCB. však nebrání ovládání jističe ani prohlížení parametrů. Páčka uzamykatelná vypínací (OFF) poloze této poloze brání zapnutí výkonového spínače. vypnutí možné jistič S800 zapnout jakmile napětí naroste hod notu vyšší než 0,85xUn. 2/7 Vlastnosti
