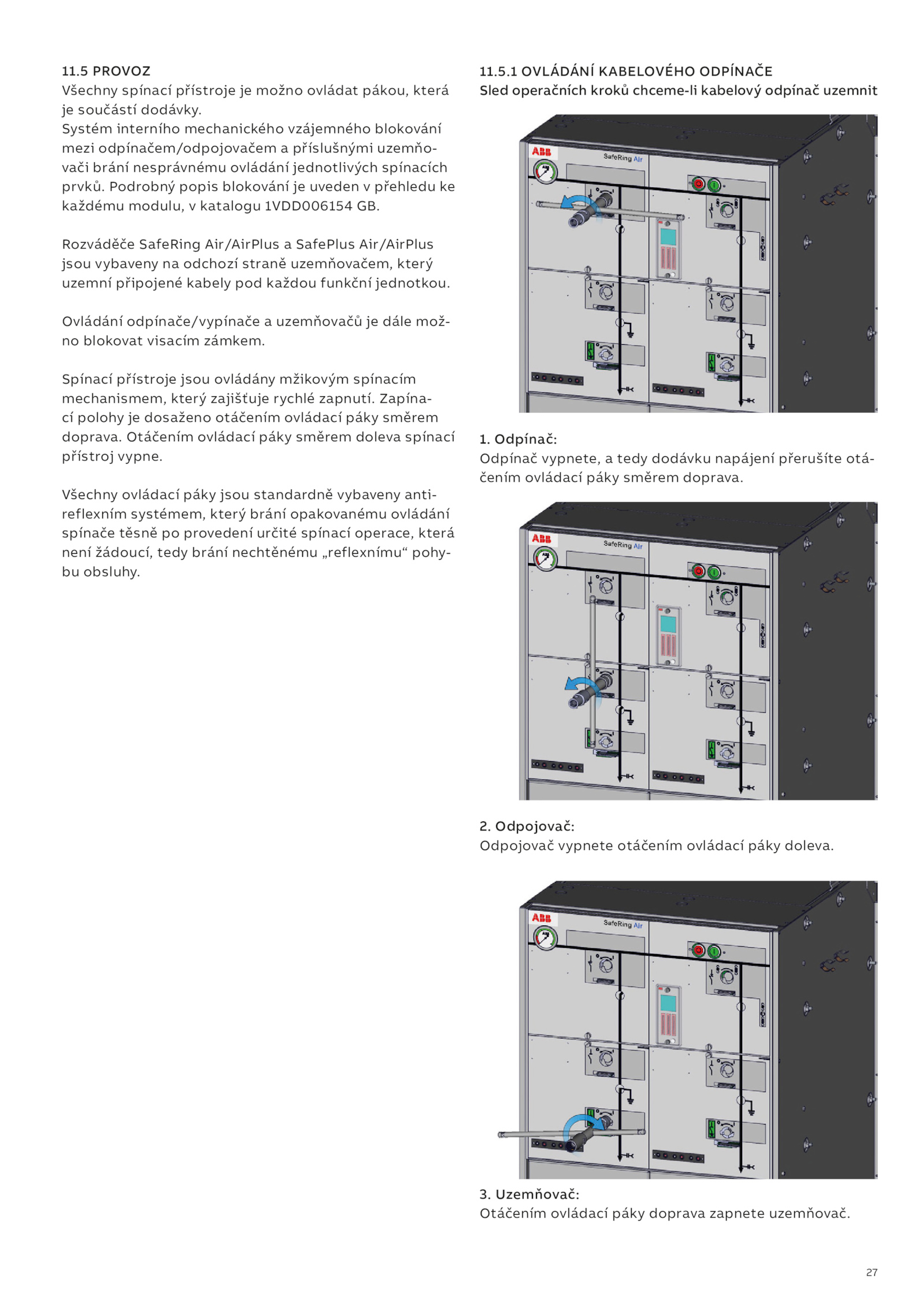

1 OVLÁDÁNÍ KABELOVÉHO ODPÍNAČE Sled operačních kroků chceme-li kabelový odpínač uzemnit 3. Podrobný popis blokování uveden přehledu ke každému modulu, katalogu 1VDD006154 GB. 1.5 PROVOZ Všechny spínací přístroje možno ovládat pákou, která je součástí dodávky.27 11.5. Otáčením ovládací páky směrem doleva spínací přístroj vypne. Odpojovač: Odpojovač vypnete otáčením ovládací páky doleva. Uzemňovač: Otáčením ovládací páky doprava zapnete uzemňovač. Odpínač: Odpínač vypnete, tedy dodávku napájení přerušíte otá- čením ovládací páky směrem doprava. Všechny ovládací páky jsou standardně vybaveny anti- reflexním systémem, který brání opakovanému ovládání spínače těsně provedení určité spínací operace, která není žádoucí, tedy brání nechtěnému „reflexnímu“ pohy- bu obsluhy. Ovládání odpínače/vypínače uzemňovačů dále mož- no blokovat visacím zámkem. Zapína- cí polohy dosaženo otáčením ovládací páky směrem doprava. Spínací přístroje jsou ovládány mžikovým spínacím mechanismem, který zajišťuje rychlé zapnutí. Rozváděče SafeRing Air/AirPlus SafePlus Air/AirPlus jsou vybaveny odchozí straně uzemňovačem, který uzemní připojené kabely pod každou funkční jednotkou. 11. 2. . Systém interního mechanického vzájemného blokování mezi odpínačem/odpojovačem příslušnými uzemňo- vači brání nesprávnému ovládání jednotlivých spínacích prvků
