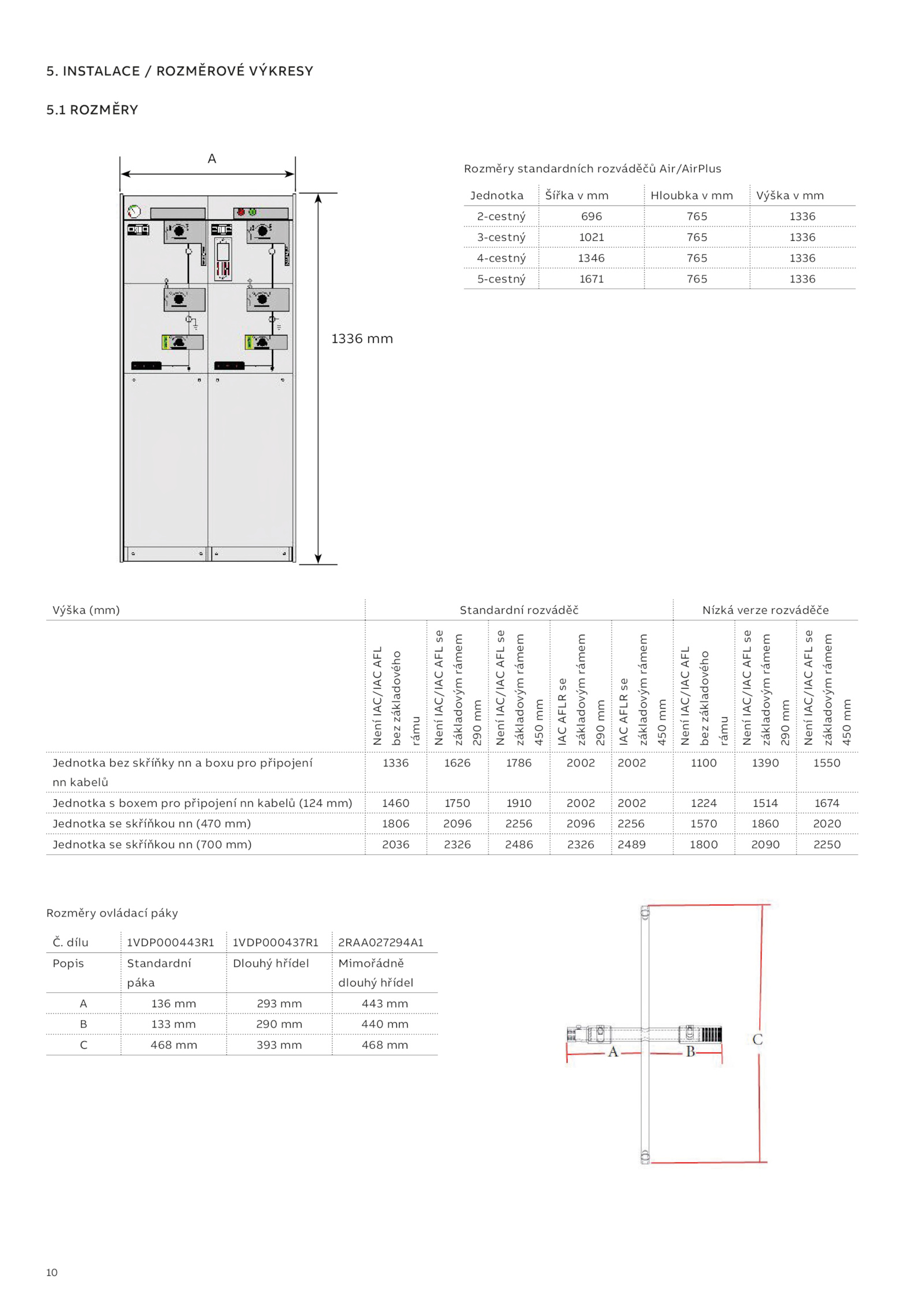

dílu 1VDP000443R1 1VDP000437R1 2RAA027294A1 Popis Standardní páka Dlouhý hřídel Mimořádně dlouhý hřídel A 136 293 443 mm B 133 290 440 mm C 468 393 468 mm A 1336 mm .1 ROZMĚRY Jednotka Šířka Hloubka Výška mm 2-cestný 696 765 1336 3-cestný 1021 765 1336 4-cestný 1346 765 1336 5-cestný 1671 765 1336 Rozměry standardních rozváděčů Air/AirPlus Výška (mm) Standardní rozváděč Nízká verze rozváděče Není IAC/IAC AFL bez základového rámu Není IAC/IAC AFL se základovým rámem 290 mm Není IAC/IAC AFL se základovým rámem 450 mm IAC AFLR se základovým rámem 290 mm IAC AFLR se základovým rámem 450 mm Není IAC/IAC AFL bez základového rámu Není IAC/IAC AFL se základovým rámem 290 mm Není IAC/IAC AFL se základovým rámem 450 mm Jednotka bez skříňky boxu pro připojení nn kabelů 1336 1626 1786 2002 2002 1100 1390 1550 Jednotka boxem pro připojení kabelů (124 mm) 1460 1750 1910 2002 2002 1224 1514 1674 Jednotka skříňkou (470 mm) 1806 2096 2256 2096 2256 1570 1860 2020 Jednotka skříňkou (700 mm) 2036 2326 2486 2326 2489 1800 2090 2250 Rozměry ovládací páky Č.10 5. INSTALACE ROZMĚROVÉ VÝKRESY 5
