Trubka není součástí
dodávky. G
… Instalace
… Rozměry
Spojovací trubka spojovací tyč

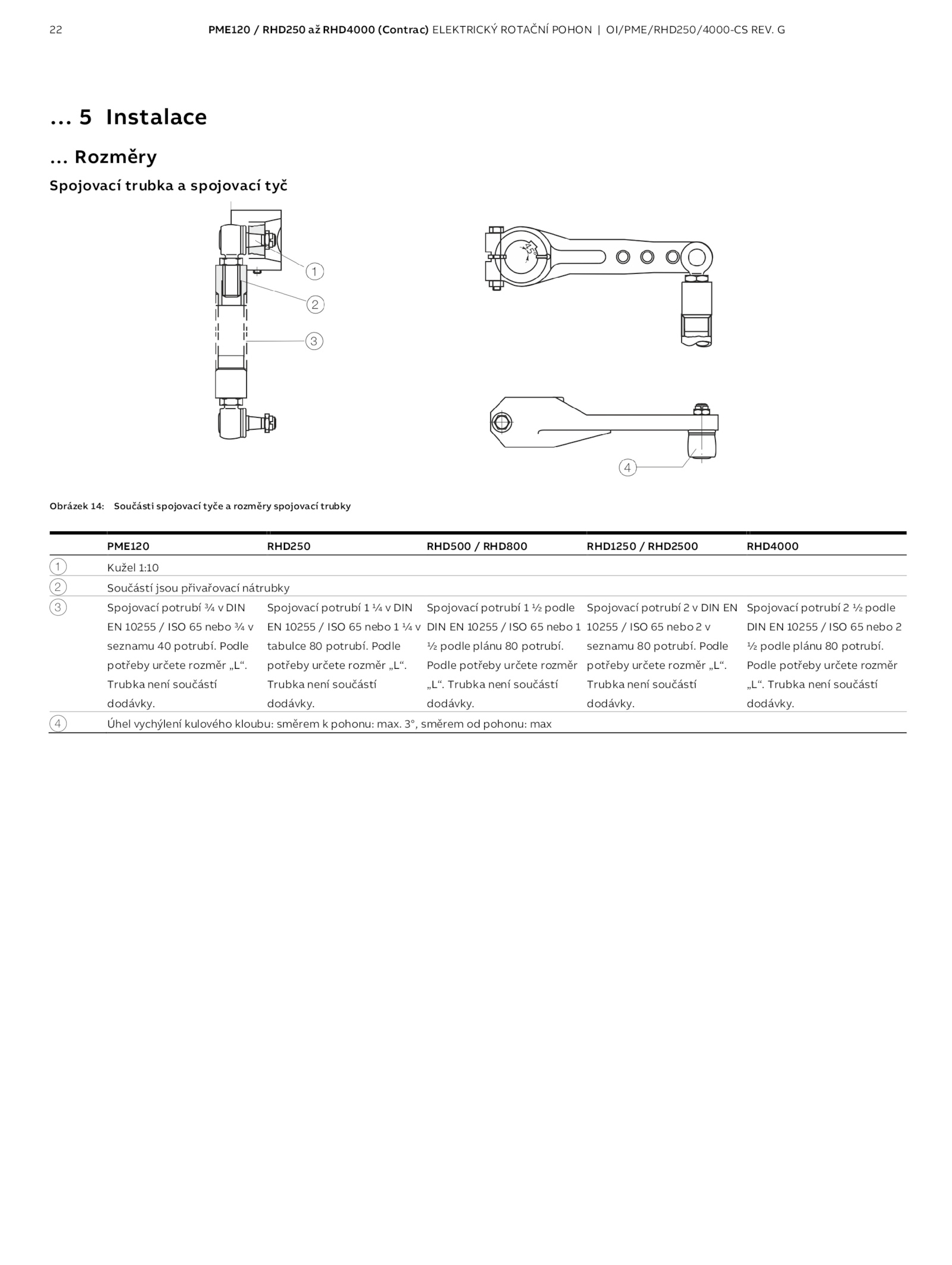

Obrázek 14: Součásti spojovací tyče rozměry spojovací trubky
PME120 RHD250 RHD500 RHD800 RHD1250 RHD2500 RHD4000
1 Kužel 1:10
2 Součástí jsou přivařovací nátrubky
3 Spojovací potrubí DIN
EN 10255 ISO nebo v
seznamu potrubí.
Trubka není součástí
dodávky. Podle
potřeby určete rozměr „L“.
Podle potřeby určete rozměr
„L“. Trubka není součástí
dodávky. Podle
potřeby určete rozměr „L“.
Podle potřeby určete rozměr
„L“. Podle
potřeby určete rozměr „L“.
Spojovací potrubí DIN
EN 10255 ISO nebo v
tabulce potrubí.
Spojovací potrubí podle
DIN 10255 ISO nebo 1
½ podle plánu potrubí.
4 Úhel vychýlení kulového kloubu: směrem pohonu: max.
Trubka není součástí
dodávky.
Spojovací potrubí DIN EN
10255 ISO nebo v
seznamu potrubí. 3°, směrem pohonu: max
.
Trubka není součástí
dodávky.PME120 RHD250 RHD4000 (Contrac) ELEKTRICKÝ ROTAČNÍ POHON OI/PME/RHD250/4000-CS REV.
Spojovací potrubí podle
DIN 10255 ISO nebo 2
½ podle plánu potrubí
