Poznámky redaktora
8)
Pohon Průměr vrtání
mm (in)
Pevnost tahu
N/mm2 (lbf/in2)
Limit roztažení
N/mm2 (lbf/in2)
PME (0,47) 800 (116032) 640 (93550)
RHD250 (0,47)
RHD500 RHD800 (0,71)
RHD1250 RHD2500 (0,78)
RHD4000 (0,78)
Kryt páky
Pohon Utahovací moment (lbf-ft)
PME 2,5 +0,5 (1,8 +0,4)
RHD250 2,5 +0,5 (1,8 +0,4)
RHD500 RHD800 6,5 +0,5 (4,8 +0,4)
RHD1250 RHD2500 (18,4 +3,9)
RHD4000 (18,4 +3,9)
Kryt přímého adaptéru PME
Pohon Utahovací moment (lbf-ft)
PME 4,0 +0,5 (2,9 +0,4)
Informace připojení kulového čepu kuželu páky pohonu
Pohon Kulový kloub závit Utahovací
moment
Nm (lbf ft)
PME A19 M10×1 (13)
RHD250 A24 M14×1,5 (33)
RHD500 RHD800 B30 M18×1,5 (69)
RHD1250 RHD2500 B35 M20×1,5 126 (93)
RHD4000 B50 M30×1,5 258 (190)
Montáž pákovým pohonem
1 Hnací páka
2 Mechanický doraz aretačním
šroubem
3 Upínací šroub páky
4 Upevňovací šrouby
5 Páka klapky
6 Montážní povrch
(pevný, rovný povrch)
7 Spojovací tyč 15° 20°)*, β
podle specifikací výrobce pohonu
* Pro typy pohonů RHD(E)800, RHD(E)1250, RHD(E)2500 RHD(E)4000

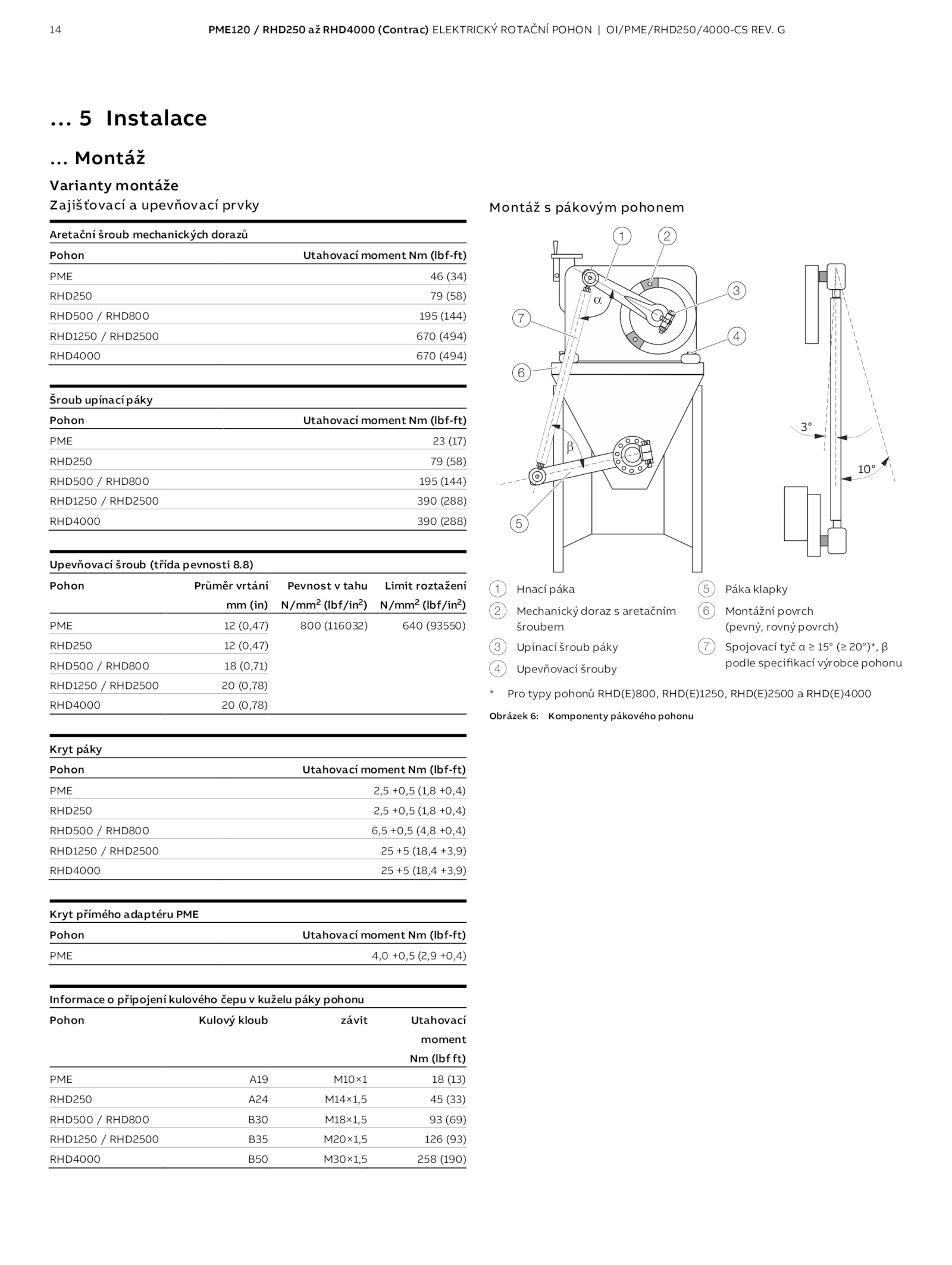

Obrázek Komponenty pákového pohonu
.PME120 RHD250 RHD4000 (Contrac) ELEKTRICKÝ ROTAČNÍ POHON OI/PME/RHD250/4000-CS REV. G
… Instalace
… Montáž
Varianty montáže
Zajišťovací upevňovací prvky
Aretační šroub mechanických dorazů
Pohon Utahovací moment (lbf-ft)
PME (34)
RHD250 (58)
RHD500 RHD800 195 (144)
RHD1250 RHD2500 670 (494)
RHD4000 670 (494)
Šroub upínací páky
Pohon Utahovací moment (lbf-ft)
PME (17)
RHD250 (58)
RHD500 RHD800 195 (144)
RHD1250 RHD2500 390 (288)
RHD4000 390 (288)
Upevňovací šroub (třída pevnosti 8
