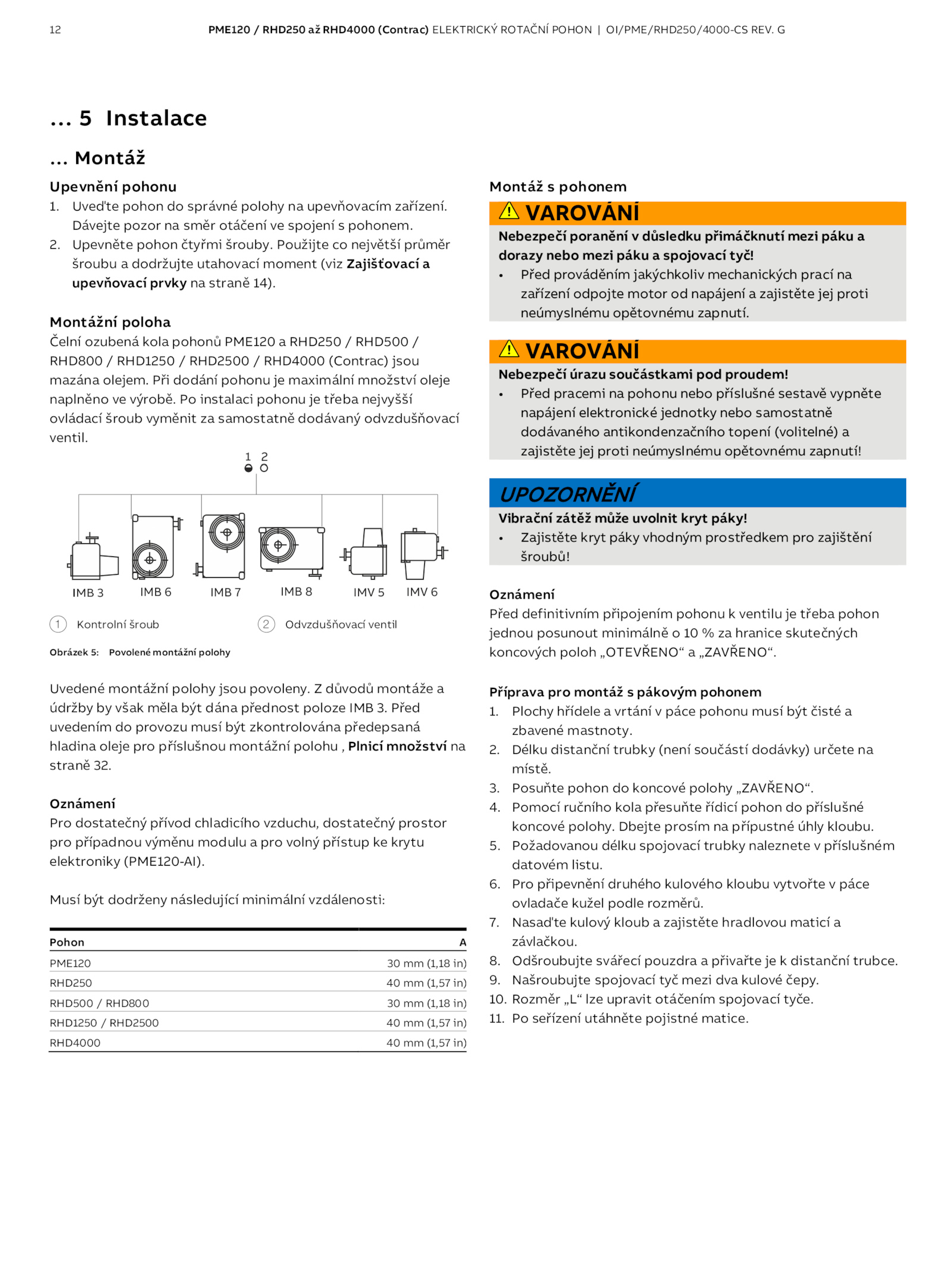

11. 10. Oznámení Pro dostatečný přívod chladicího vzduchu, dostatečný prostor pro případnou výměnu modulu pro volný přístup krytu elektroniky (PME120-AI). Použijte největší průměr šroubu dodržujte utahovací moment (viz Zajišťovací a upevňovací prvky straně 14). Odšroubujte svářecí pouzdra přivařte distanční trubce. 5. Upevněte pohon čtyřmi šrouby. instalaci pohonu třeba nejvyšší ovládací šroub vyměnit samostatně dodávaný odvzdušňovací ventil. Uveďte pohon správné polohy upevňovacím zařízení. Plochy hřídele vrtání páce pohonu musí být čisté a zbavené mastnoty. Délku distanční trubky (není součástí dodávky) určete na místě. Montážní poloha Čelní ozubená kola pohonů PME120 RHD250 RHD500 / RHD800 RHD1250 RHD2500 RHD4000 (Contrac) jsou mazána olejem. Musí být dodrženy následující minimální vzdálenosti: Pohon A PME120 (1,18 in) RHD250 (1,57 in) RHD500 RHD800 (1,18 in) RHD1250 RHD2500 (1,57 in) RHD4000 (1,57 in) Montáž pohonem VAROVÁNÍ Nebezpečí poranění důsledku přimáčknutí mezi páku a dorazy nebo mezi páku spojovací tyč! • Před prováděním jakýchkoliv mechanických prací na zařízení odpojte motor napájení zajistěte jej proti neúmyslnému opětovnému zapnutí. G … Instalace … Montáž Upevnění pohonu 1. 8. 3. 6. Požadovanou délku spojovací trubky naleznete příslušném datovém listu. 7. Rozměr „L“ lze upravit otáčením spojovací tyče. . VAROVÁNÍ Nebezpečí úrazu součástkami pod proudem! • Před pracemi pohonu nebo příslušné sestavě vypněte napájení elektronické jednotky nebo samostatně dodávaného antikondenzačního topení (volitelné) a zajistěte jej proti neúmyslnému opětovnému zapnutí! UPOZORNĚNÍ Vibrační zátěž může uvolnit kryt páky! • Zajistěte kryt páky vhodným prostředkem pro zajištění šroubů! Oznámení Před definitivním připojením pohonu ventilu třeba pohon jednou posunout minimálně hranice skutečných koncových poloh „OTEVŘENO“ „ZAVŘENO“. 1 Kontrolní šroub Odvzdušňovací ventil Obrázek Povolené montážní polohy Uvedené montážní polohy jsou povoleny. Dbejte prosím přípustné úhly kloubu. důvodů montáže a údržby však měla být dána přednost poloze IMB Před uvedením provozu musí být zkontrolována předepsaná hladina oleje pro příslušnou montážní polohu Plnicí množství na straně 32. Posuňte pohon koncové polohy „ZAVŘENO“. Pomocí ručního kola přesuňte řídicí pohon příslušné koncové polohy. Pro připevnění druhého kulového kloubu vytvořte páce ovladače kužel podle rozměrů. 9. Nasaďte kulový kloub zajistěte hradlovou maticí a závlačkou. Dávejte pozor směr otáčení spojení pohonem. seřízení utáhněte pojistné matice.PME120 RHD250 RHD4000 (Contrac) ELEKTRICKÝ ROTAČNÍ POHON OI/PME/RHD250/4000-CS REV. 2. Našroubujte spojovací tyč mezi dva kulové čepy. 2. 4. Při dodání pohonu maximální množství oleje naplněno výrobě. Příprava pro montáž pákovým pohonem 1
