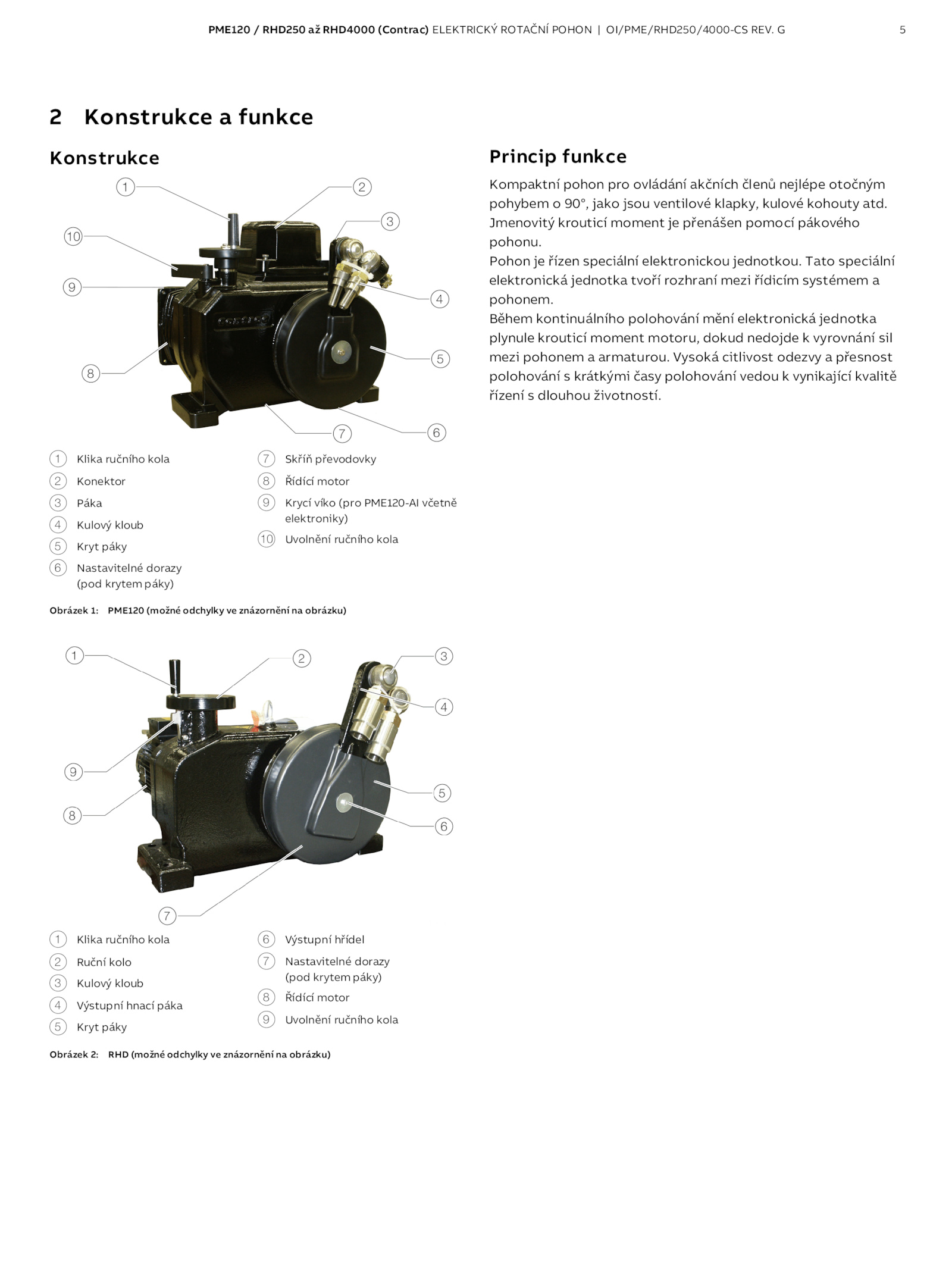

Během kontinuálního polohování mění elektronická jednotka plynule krouticí moment motoru, dokud nedojde vyrovnání sil mezi pohonem armaturou. Jmenovitý krouticí moment přenášen pomocí pákového pohonu. Tato speciální elektronická jednotka tvoří rozhraní mezi řídicím systémem a pohonem. Vysoká citlivost odezvy přesnost polohování krátkými časy polohování vedou vynikající kvalitě řízení dlouhou životností. Pohon řízen speciální elektronickou jednotkou. .PME120 RHD250 RHD4000 (Contrac) ELEKTRICKÝ ROTAČNÍ POHON OI/PME/RHD250/4000-CS REV. 5 2 Konstrukce funkce Konstrukce 1 Klika ručního kola 2 Konektor 3 Páka 4 Kulový kloub 5 Kryt páky 6 Nastavitelné dorazy (pod krytem páky) 7 Skříň převodovky 8 Řídící motor 9 Krycí víko (pro PME120-AI včetně elektroniky) j Uvolnění ručního kola Obrázek PME120 (možné odchylky znázornění obrázku) 1 Klika ručního kola 2 Ruční kolo 3 Kulový kloub 4 Výstupní hnací páka 5 Kryt páky 6 Výstupní hřídel 7 Nastavitelné dorazy (pod krytem páky) 8 Řídící motor 9 Uvolnění ručního kola Obrázek RHD (možné odchylky znázornění obrázku) Princip funkce Kompaktní pohon pro ovládání akčních členů nejlépe otočným pohybem 90°, jako jsou ventilové klapky, kulové kohouty atd
