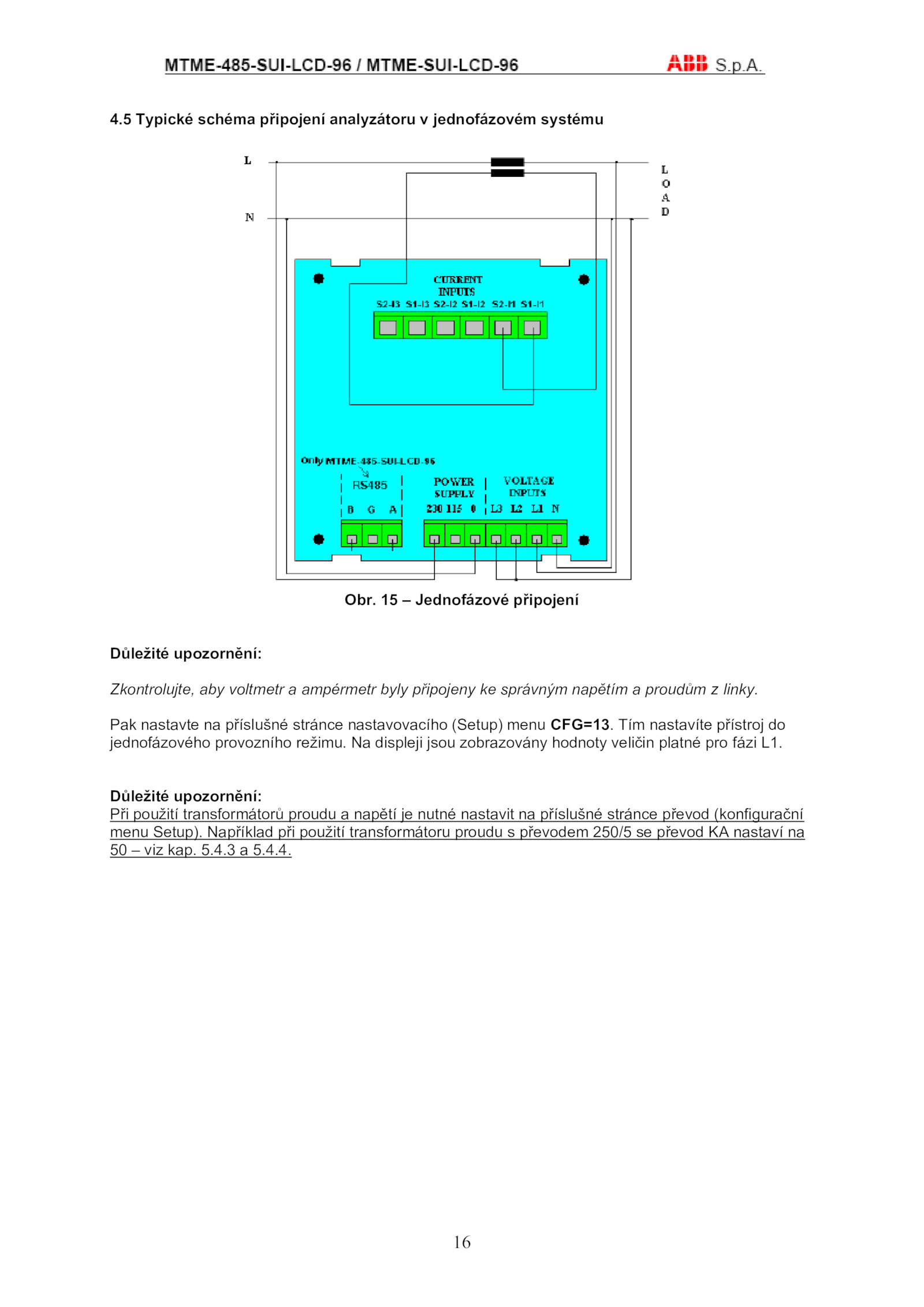

Jednofázové připojení Důležité upozornění: Zkontrolujte, aby voltmetr ampérmetr byly připojeny správným napětím proudům linky. 5. Tím nastavíte přístroj do jednofázového provozního režimu.4.4.5 Typické schéma připojení analyzátoru jednofázovém systému Obr.4. Pak nastavte příslušné stránce nastavovacího (Setup) menu CFG=13. Důležité upozornění: Při použití transformátorů proudu napětí nutné nastavit příslušné stránce převod (konfigurační menu Setup). .16 4. displeji jsou zobrazovány hodnoty veličin platné pro fázi L1. Například při použití transformátoru proudu převodem 250/5 převod nastaví na 50 viz kap.3 5
