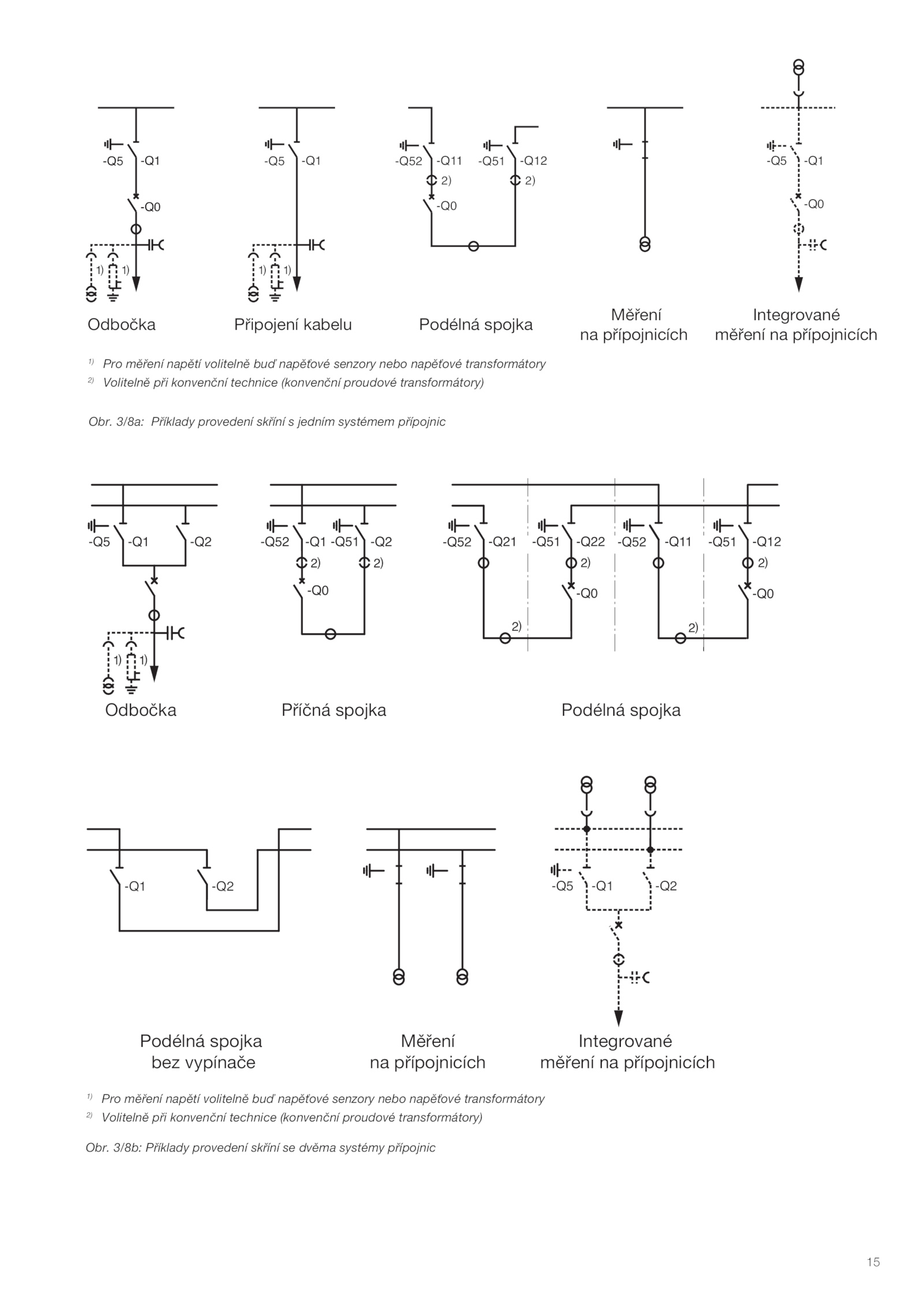

3/8a: Příklady provedení skříní jedním systémem přípojnic
-Q5
-Q0
-Q1
1) 1)
-Q5 -Q1
1) 1)
-Q52 -Q11 -Q51 -Q12
2) 2)
-Q0
-Q5 -Q1
-Q0
Odbočka Připojení kabelu
Měření
na přípojnicích
Podélná spojka
Integrované
měření přípojnicích
Odbočka Příčná spojka Podélná spojka
-Q1 -Q2 -Q5 -Q2
-Q1
Měření
na přípojnicích
Podélná spojka
bez vypínače
Integrované
měření přípojnicích
. 3/8b: Příklady provedení skříní dvěma systémy přípojnic
Obr.15
1)
Pro měření napětí volitelně buď napěťové senzory nebo napěťové transformátory
2)
Volitelně při konvenční technice (konvenční proudové transformátory)
1)
Pro měření napětí volitelně buď napěťové senzory nebo napěťové transformátory
2)
Volitelně při konvenční technice (konvenční proudové transformátory)
Obr
