89. Interní dohlížecí obvod
TCS patří mezi volitelné vybavení, avšak pokud je
zabudován aktivní, schopen ověřit fungování
binárních vstupů.). informaci spínací poloze
odpínače přímo pomocných kontaktů, binárních
výstupů LOCAL FUSE, atd.
Obvod umí najít jakoukoli poruchu systému. možno použít
i další kabely, kterými můžeme získat další
informace (např.

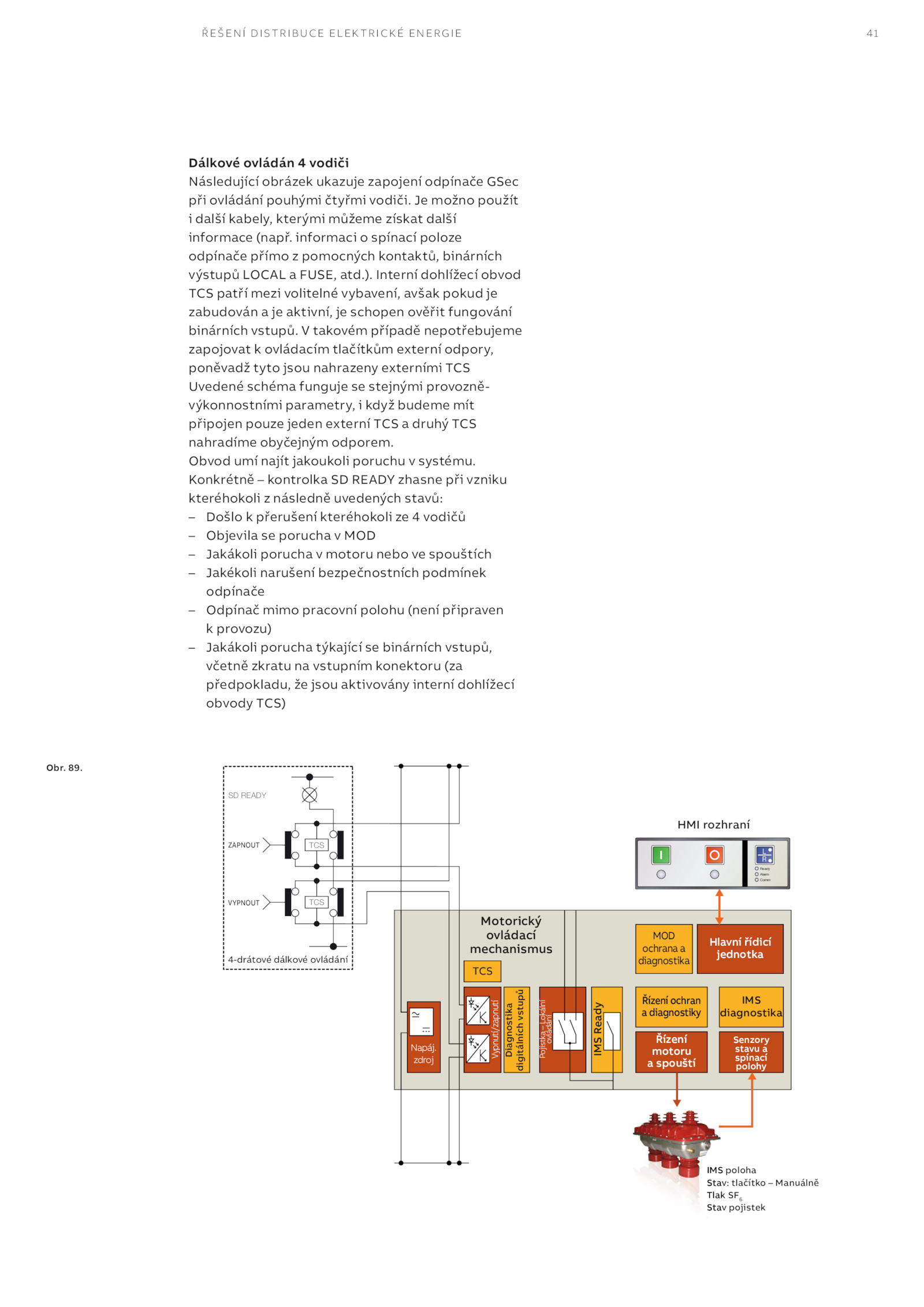

Dálkové ovládán vodiči
Následující obrázek ukazuje zapojení odpínače GSec
při ovládání pouhými čtyřmi vodiči. takovém případě nepotřebujeme
zapojovat ovládacím tlačítkům externí odpory,
poněvadž tyto jsou nahrazeny externími TCS
Uvedené schéma funguje stejnými provozně-
výkonnostními parametry, když budeme mít
připojen pouze jeden externí TCS druhý TCS
nahradíme obyčejným odporem.
zdroj
TCS
IMS poloha
Stav: tlačítko Manuálně
Tlak SF6
Stav pojistek
IMS
Ready
Vypnutí/zapnutí
Motorický
ovládací
mechanismus
HMI rozhraní
4-drátové dálkové ovládání
ZAPNOUT
VYPNOUT
.Ready
Alarm
Comm
OPEN
CLOSE
SD READY
TCS
TCS
4-wire remote control
Diagnostika
digitálních
vstupů
Pojistka
–
Lokální
ovládání
ŘEŠENÍ DISTRIBUCE ELEKTRICKÉ ENERGIE 41
Obr.
Konkrétně kontrolka READY zhasne při vzniku
kteréhokoli následně uvedených stavů:
– Došlo přerušení kteréhokoli vodičů
– Objevila porucha MOD
– Jakákoli porucha motoru nebo spouštích
– Jakékoli narušení bezpečnostních podmínek
odpínače
– Odpínač mimo pracovní polohu (není připraven
k provozu)
– Jakákoli porucha týkající binárních vstupů,
včetně zkratu vstupním konektoru (za
předpokladu, jsou aktivovány interní dohlížecí
obvody TCS)
MOD
ochrana a
diagnostika
Hlavní řídicí
jednotka
Řízení ochran
a diagnostiky
IMS
diagnostika
Řízení
motoru
a spouští
Senzory
stavu a
spínací
polohy
Napáj
