NÁVOD OBSLUZE ÚDRŽBĚ ROZVÁDĚČE UNISEC
38

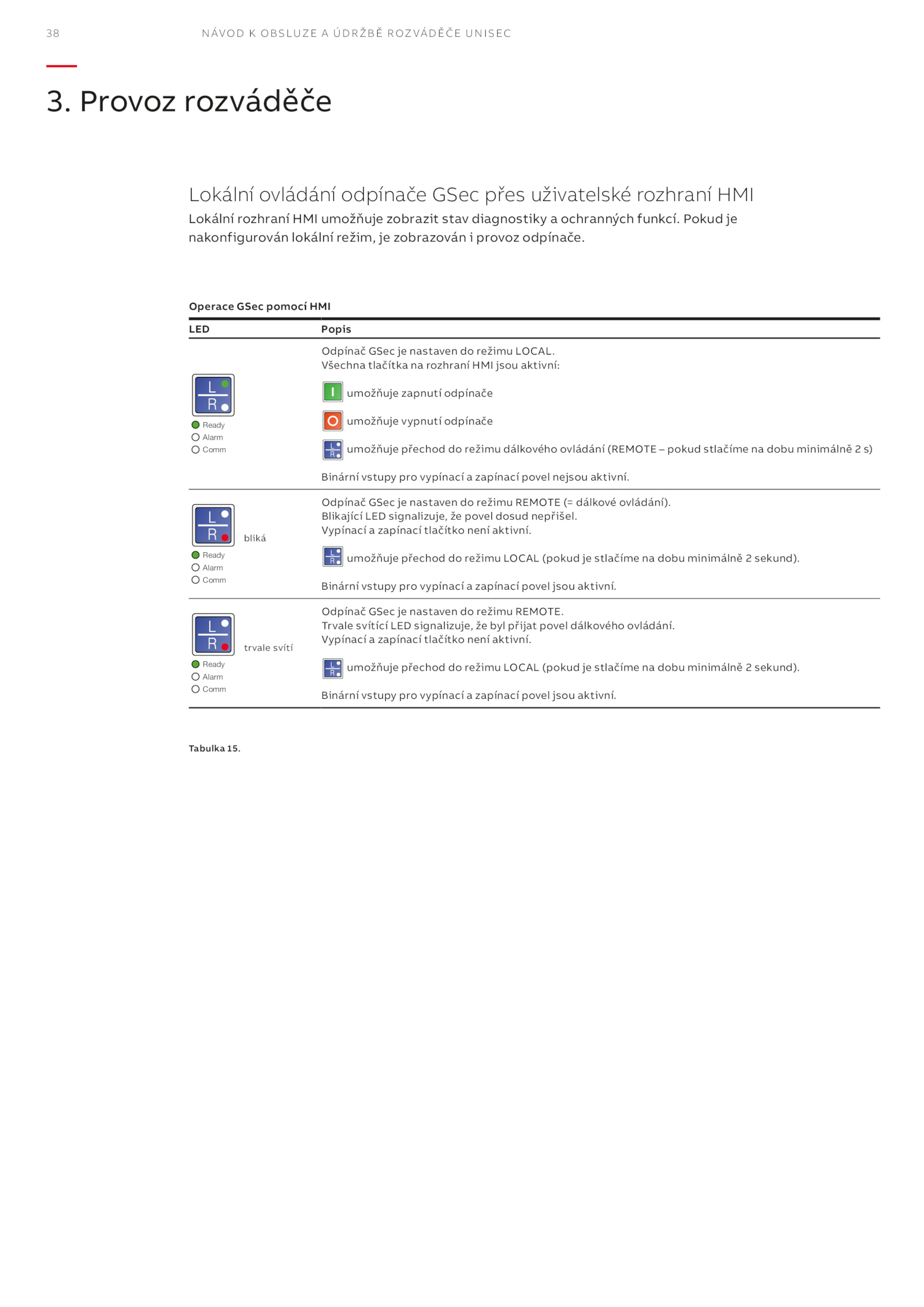

Lokální ovládání odpínače GSec přes uživatelské rozhraní HMI
Lokální rozhraní HMI umožňuje zobrazit stav diagnostiky ochranných funkcí.
Tabulka 15.
Vypínací zapínací tlačítko není aktivní.
Binární vstupy pro vypínací zapínací povel jsou aktivní.
umožňuje přechod režimu LOCAL (pokud stlačíme dobu minimálně sekund). Provoz rozváděče
.
Ready
Alarm
Comm
bliká
Odpínač GSec nastaven režimu REMOTE dálkové ovládání).
Operace GSec pomocí HMI
LED Popis
Ready
Alarm
Comm
Odpínač GSec nastaven režimu LOCAL. Pokud je
nakonfigurován lokální režim, zobrazován provoz odpínače.
Vypínací zapínací tlačítko není aktivní.
umožňuje přechod režimu LOCAL (pokud stlačíme dobu minimálně sekund).
Všechna tlačítka rozhraní HMI jsou aktivní:
umožňuje zapnutí odpínače
umožňuje vypnutí odpínače
umožňuje přechod režimu dálkového ovládání (REMOTE pokud stlačíme dobu minimálně s)
Binární vstupy pro vypínací zapínací povel nejsou aktivní.
Trvale svítící LED signalizuje, byl přijat povel dálkového ovládání.
Binární vstupy pro vypínací zapínací povel jsou aktivní.
—
3.
Blikající LED signalizuje, povel dosud nepřišel.
Ready
Alarm
Comm
trvale svítí
Odpínač GSec nastaven režimu REMOTE
