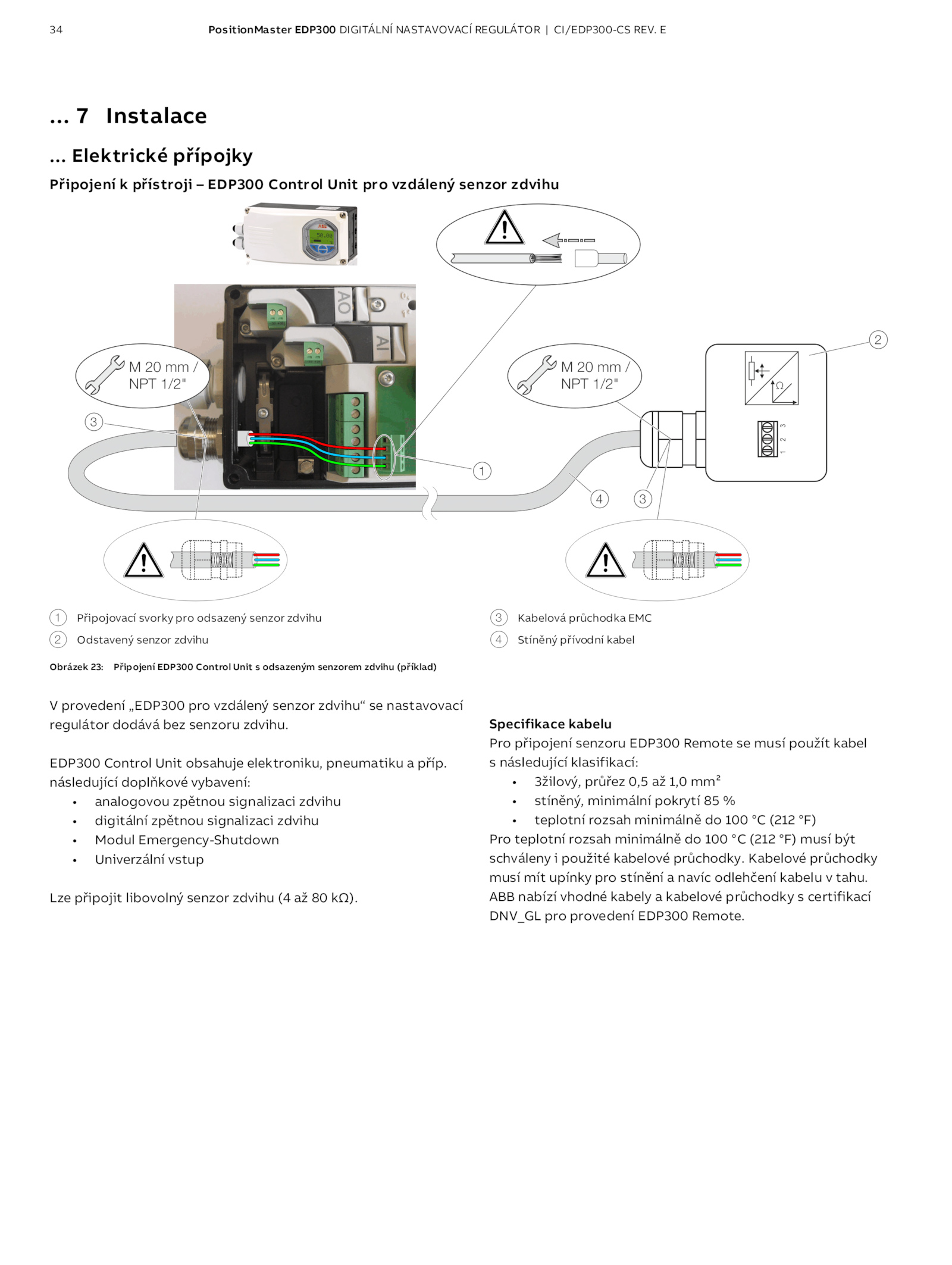

. následující doplňkové vybavení: • analogovou zpětnou signalizaci zdvihu • digitální zpětnou signalizaci zdvihu • Modul Emergency-Shutdown • Univerzální vstup Lze připojit libovolný senzor zdvihu kΩ). Kabelové průchodky musí mít upínky pro stínění navíc odlehčení kabelu tahu. EDP300 Control Unit obsahuje elektroniku, pneumatiku příp.PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. Specifikace kabelu Pro připojení senzoru EDP300 Remote musí použít kabel s následující klasifikací: • 3žilový, průřez 0,5 1,0 mm² • stíněný, minimální pokrytí % • teplotní rozsah minimálně 100 (212 °F) Pro teplotní rozsah minimálně 100 (212 °F) musí být schváleny použité kabelové průchodky.. Elektrické přípojky Připojení přístroji EDP300 Control Unit pro vzdálený senzor zdvihu 1 Připojovací svorky pro odsazený senzor zdvihu 2 Odstavený senzor zdvihu 3 Kabelová průchodka EMC 4 Stíněný přívodní kabel Obrázek 23: Připojení EDP300 Control Unit odsazeným senzorem zdvihu (příklad) V provedení „EDP300 pro vzdálený senzor zdvihu“ nastavovací regulátor dodává bez senzoru zdvihu. E . Instalace .. .. ABB nabízí vhodné kabely kabelové průchodky certifikací DNV_GL pro provedení EDP300 Remote
