ABB nabízí vhodné kabely kabelové průchodky certifikací
DNV_GL pro provedení EDP300 Remote. Instalace
.
Tělesa EDP300 Control Unit EDP300 Remote Sensors jsou
volitelně dostupná nerezové oceli..
..
Těleso (EDP300 Control Unit) obsahuje elektroniku,
pneumatiku příp.PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. následující doplňkové moduly:
• analogovou zpětnou signalizaci zdvihu
• digitální zpětnou signalizaci zdvihu
• Modul Emergency-Shutdown
• Univerzální vstup
Těleso (EDP300 Remote Sensor) obsahuje senzor zdvihu a
umožňuje montáž lineární kyvné pohony..
Eventuálně může být zabudováno následující doplňkové
vybavení:
• optický indikátor polohy
• Mechanické kontakty zpětné signalizace jako štěrbinové
indikátory nebo mikrospínače.. E
. Elektrické přípojky
Připojení přístroji EDP300 Control Unit EDP300 Remote Sensor
Těleso (EDP300 Control Unit) Těleso (EDP300 Remote Sensor)
1 Připojovací svorky EDP300 Remote Sensor
2 Připojovací svorky sady pro digitální zpětnou signalizaci
3 Kabelová průchodka EMC
4 Stíněný přívodní kabel

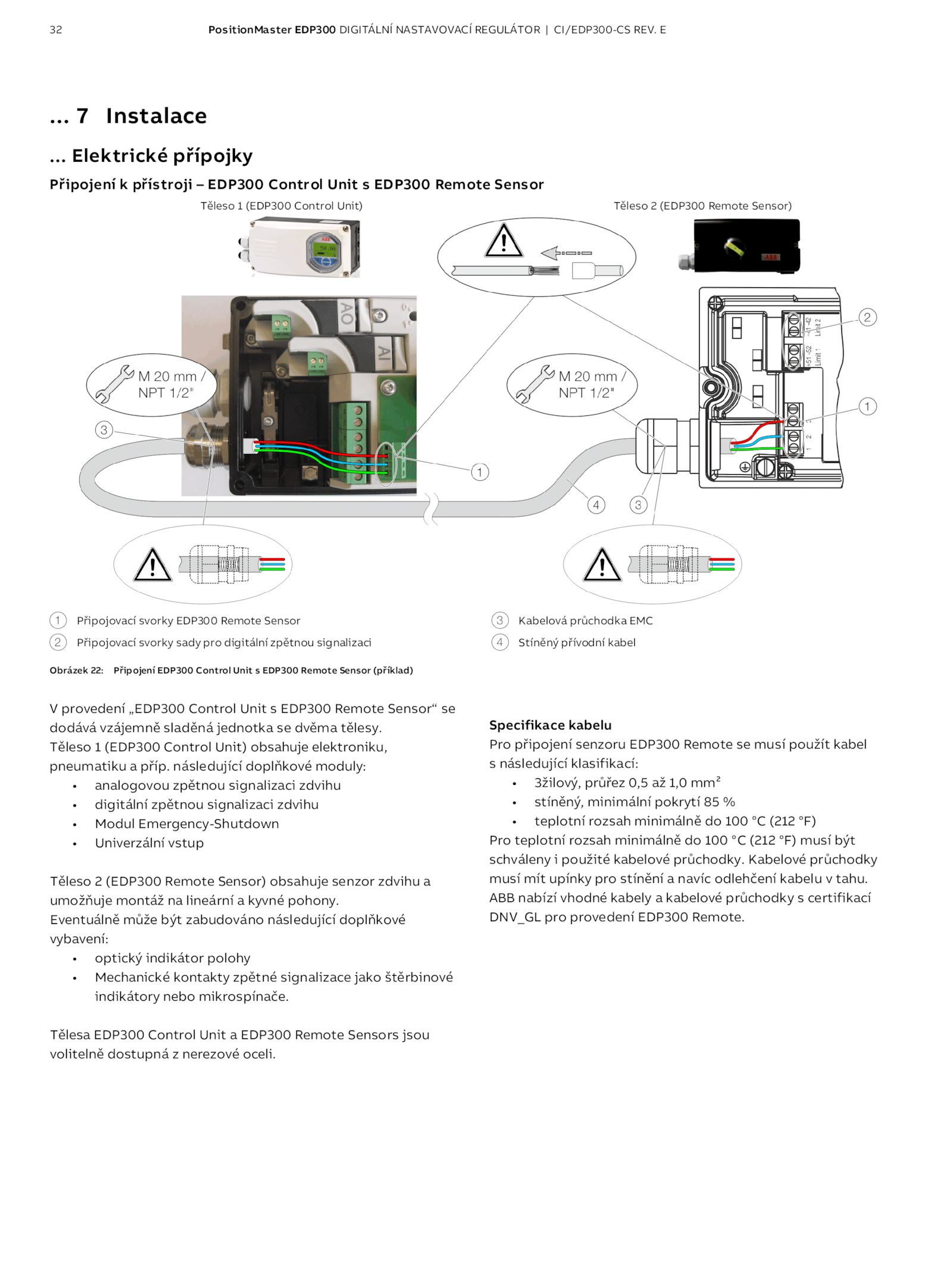

Obrázek 22: Připojení EDP300 Control Unit EDP300 Remote Sensor (příklad)
V provedení „EDP300 Control Unit EDP300 Remote Sensor“ se
dodává vzájemně sladěná jednotka dvěma tělesy.
Specifikace kabelu
Pro připojení senzoru EDP300 Remote musí použít kabel
s následující klasifikací:
• 3žilový, průřez 0,5 1,0 mm²
• stíněný, minimální pokrytí %
• teplotní rozsah minimálně 100 (212 °F)
Pro teplotní rozsah minimálně 100 (212 °F) musí být
schváleny použité kabelové průchodky. Kabelové průchodky
musí mít upínky pro stínění navíc odlehčení kabelu tahu
