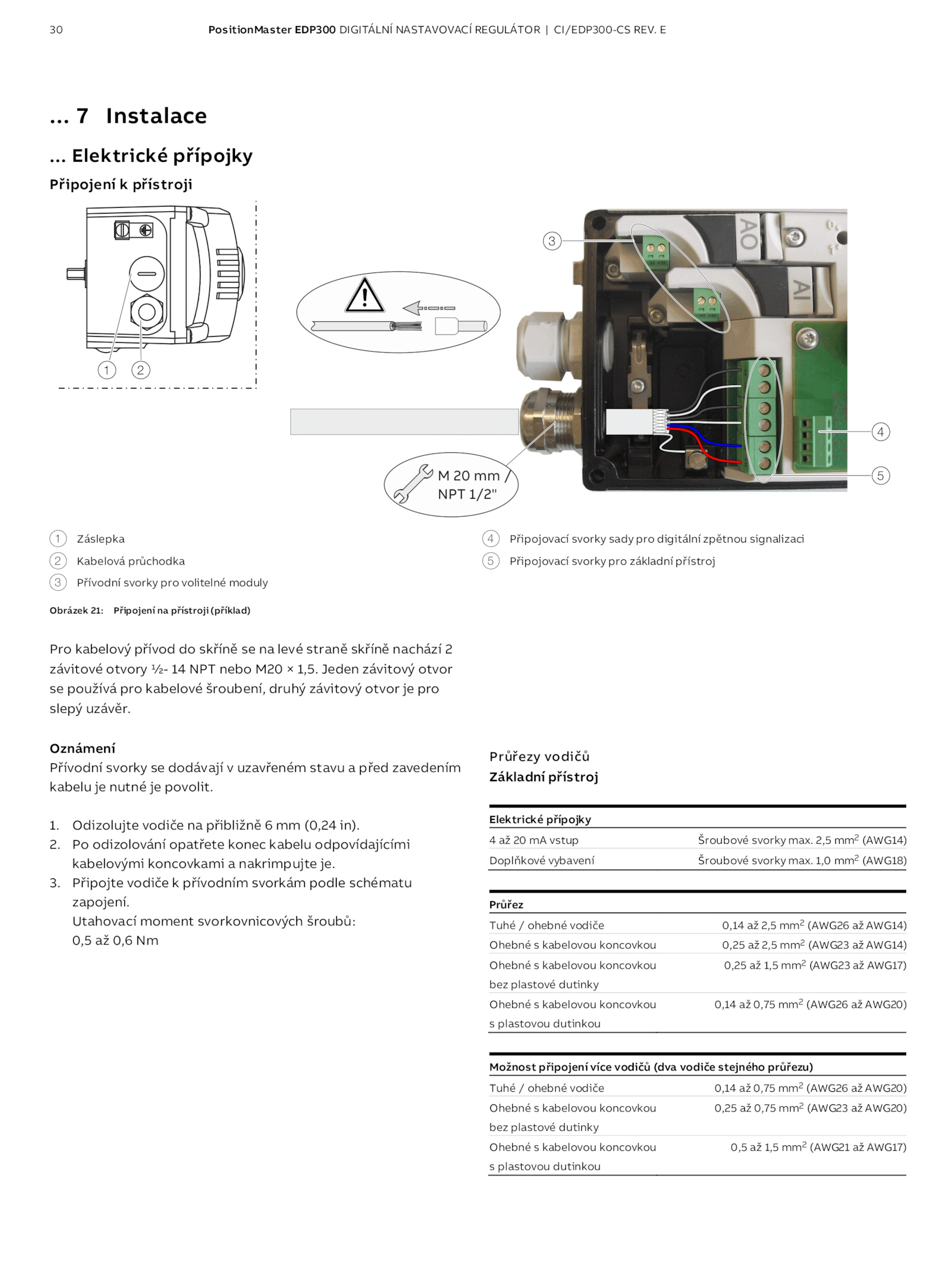

Instalace . Odizolujte vodiče přibližně (0,24 in). Jeden závitový otvor se používá pro kabelové šroubení, druhý závitový otvor pro slepý uzávěr. Elektrické přípojky Připojení přístroji 1 Záslepka 2 Kabelová průchodka 3 Přívodní svorky pro volitelné moduly 4 Připojovací svorky sady pro digitální zpětnou signalizaci 5 Připojovací svorky pro základní přístroj Obrázek 21: Připojení přístroji (příklad) Pro kabelový přívod skříně levé straně skříně nachází 2 závitové otvory NPT nebo M20 1,5.. Oznámení Přívodní svorky dodávají uzavřeném stavu před zavedením kabelu nutné povolit.PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. odizolování opatřete konec kabelu odpovídajícími kabelovými koncovkami nakrimpujte je. 1,0 mm2 (AWG18) Průřez Tuhé ohebné vodiče 0,14 2,5 mm2 (AWG26 AWG14) Ohebné kabelovou koncovkou 0,25 2,5 mm2 (AWG23 AWG14) Ohebné kabelovou koncovkou bez plastové dutinky 0,25 1,5 mm2 (AWG23 AWG17) Ohebné kabelovou koncovkou s plastovou dutinkou 0,14 0,75 mm2 (AWG26 AWG20) Možnost připojení více vodičů (dva vodiče stejného průřezu) Tuhé ohebné vodiče 0,14 0,75 mm2 (AWG26 AWG20) Ohebné kabelovou koncovkou bez plastové dutinky 0,25 0,75 mm2 (AWG23 AWG20) Ohebné kabelovou koncovkou s plastovou dutinkou 0,5 1,5 mm2 (AWG21 AWG17) . Připojte vodiče přívodním svorkám podle schématu zapojení.. 3. E ... 2,5 mm2 (AWG14) Doplňkové vybavení Šroubové svorky max. 1. 2. Utahovací moment svorkovnicových šroubů: 0,5 0,6 Nm Průřezy vodičů Základní přístroj Elektrické přípojky 4 vstup Šroubové svorky max
