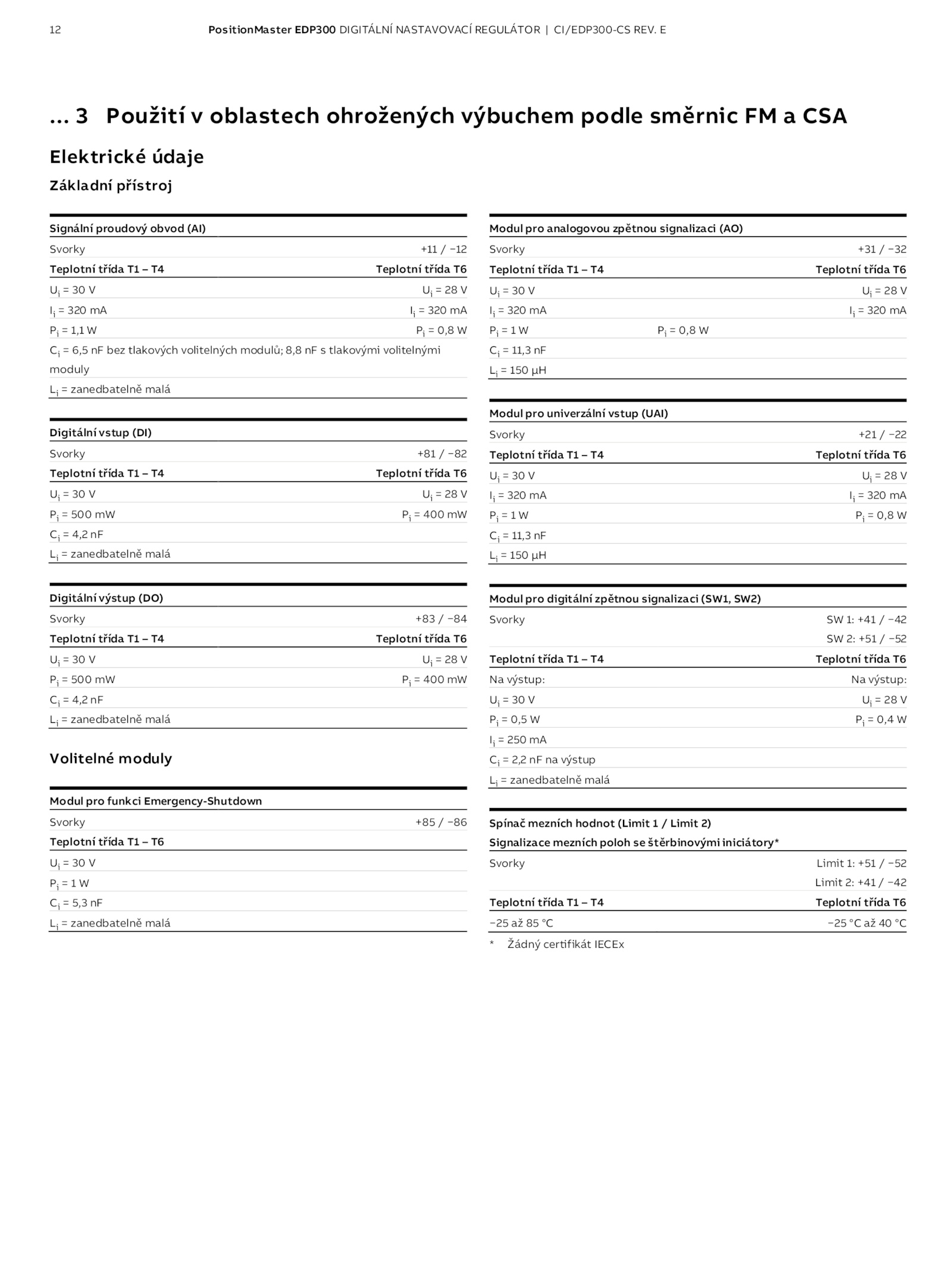

PositionMaster EDP300 DIGITÁLNÍ NASTAVOVACÍ REGULÁTOR CI/EDP300-CS REV. E
.. Použití oblastech ohrožených výbuchem podle směrnic CSA
Elektrické údaje
Základní přístroj
Signální proudový obvod (AI)
Svorky +11 −12
Teplotní třída Teplotní třída T6
Ui V
Ii 320 320 mA
Pi 1,1 0,8 W
Ci 6,5 bez tlakových volitelných modulů; 8,8 tlakovými volitelnými
moduly
Li zanedbatelně malá
Digitální vstup (DI)
Svorky +81 −82
Teplotní třída Teplotní třída T6
Ui V
Pi 500 400 mW
Ci 4,2 nF
Li zanedbatelně malá
Digitální výstup (DO)
Svorky +83 −84
Teplotní třída Teplotní třída T6
Ui V
Pi 500 400 mW
Ci 4,2 nF
Li zanedbatelně malá
Volitelné moduly
Modul pro funkci Emergency-Shutdown
Svorky +85 −86
Teplotní třída T6
Ui V
Pi W
Ci 5,3 nF
Li zanedbatelně malá
Modul pro analogovou zpětnou signalizaci (AO)
Svorky +31 −32
Teplotní třída Teplotní třída T6
Ui V
Ii 320 320 mA
Pi 0,8 W
Ci 11,3 nF
Li 150 μH
Modul pro univerzální vstup (UAI)
Svorky +21 −22
Teplotní třída Teplotní třída T6
Ui V
Ii 320 320 mA
Pi 0,8 W
Ci 11,3 nF
Li 150 μH
Modul pro digitální zpětnou signalizaci (SW1, SW2)
Svorky +41 −42
SW +51 −52
Teplotní třída Teplotní třída T6
Na výstup: výstup:
Ui V
Pi 0,5 0,4 W
Ii 250 mA
Ci 2,2 výstup
Li zanedbatelně malá
Spínač mezních hodnot (Limit Limit 2)
Signalizace mezních poloh štěrbinovými iniciátory*
Svorky Limit +51 −52
Limit +41 −42
Teplotní třída Teplotní třída T6
−25 −25 °C
* Žádný certifikát IECEx
.
