Poloha pro rychlou výměnu pojistky pomocí výklopného
mechanismu.
Pozor: používejte jen pojistky certifikací UL!
Diagnostické stavové LED diody pro spolehlivé uvede-
ní provozu sledování zařízení.wago.
Připojení CAGE CLAMP®
Indikátor stavu Zkoušení
Vytahovací nosiče skupinového označení pro vlastní popi-
sování.
Držák pojistky
Žlutá binární vstupy (DI)
Červená binární výstupy (DO)
Zelená analogové vstupy (AI)
Modrá analogové výstupy (AO)
bez barvy napájecí speciální
moduly
Konektorové připojení
Řada 753 viz hlavní katalog nebo www.cz.cz
155
6
Automatizační technika
Výňatek katalogu

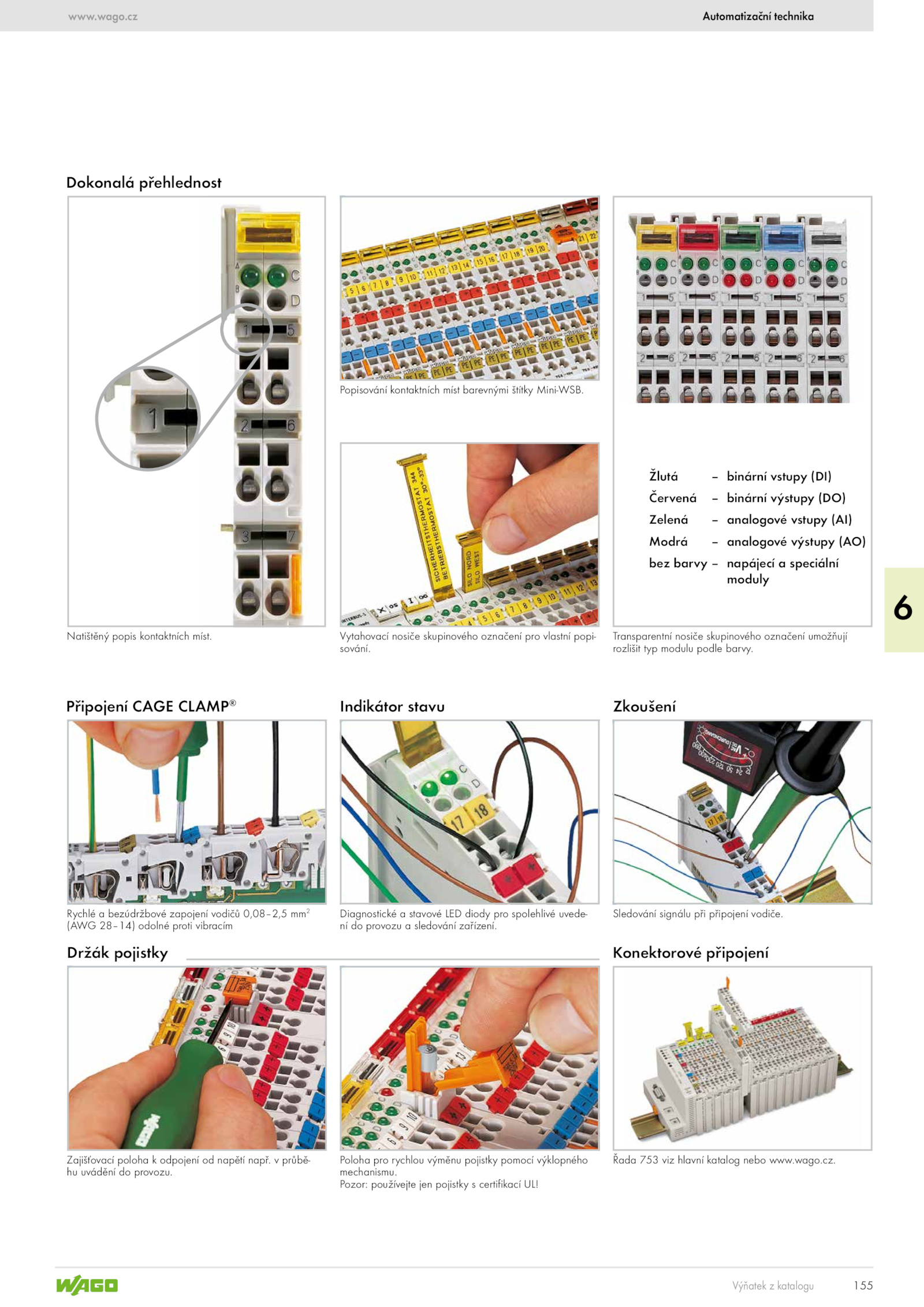

Dokonalá přehlednost
Popisování kontaktních míst barevnými štítky Mini-WSB.
Rychlé bezúdržbové zapojení vodičů 0,08–2,5 mm2
(AWG 28–14) odolné proti vibracím
Zajišťovací poloha odpojení napětí např.
Transparentní nosiče skupinového označení umožňují
rozlišit typ modulu podle barvy.www. průbě-
hu uvádění provozu.
Sledování signálu při připojení vodiče.
Natištěný popis kontaktních míst.wago
